onsemiのディスクリート

トランジスタタイプ = NPN最大DCコレクタ電流 = 1 A最大コレクタ- エミッタ間電圧 = 40 Vパッケージタイプ = TO-92実装タイプ = スルーホール最大パワー消費 = 625 mWトランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 75 V最大エミッタ-ベース間電圧 = 6 V最大動作周波数 = 300 MHzピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mmonsemi 小信号NPNトランジスタ 40 → 50 V

チャンネルタイプ = N最大連続ドレイン電流 = 500 mA最大ドレイン-ソース間電圧 = 60 Vパッケージタイプ = TO-92実装タイプ = スルーホールピン数 = 3最大ドレイン-ソース間抵抗 = 5 Ωチャンネルモード = エンハンスメント型最大ゲートしきい値電圧 = 3V最低ゲートしきい値電圧 = 0.8V最大パワー消費 = 830 mWトランジスタ構成 = シングル最大ゲート-ソース間電圧 = -20 V， +20 V幅 = 4.19mm動作温度 Min = -55 ℃mmFairchild Semiconductor 強化モードNチャンネルMOSFET. 強化モードフィールド効果トランジスタ(FET)は、Fairchild独自の高セル密度DMOS技術を使用して製造されています。この高密度プロセスは、オンステート抵抗を最小限に抑え、頑丈で信頼性の高い性能と高速スイッチングを実現するように設計されています。

トランジスタタイプ = NPN最大DCコレクタ電流 = 1.5 A最大コレクタ- エミッタ間電圧 = 25 Vパッケージタイプ = TO-92実装タイプ = スルーホール最大パワー消費 = 1 W最小DC電流ゲイン = 120， 160トランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 40 V最大エミッタ-ベース間電圧 = 6 Vピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mm小信号NPNトランジスタ、最大30 V、Fairchild Semiconductor

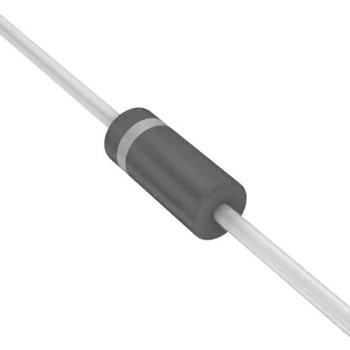

ダイオード構成 シングル1チップ当たりのエレメント数 1パッケージタイプ DO-41ダイオードテクノロジー シリコンジャンクションピン数 2V動作温度 Min -65 ℃動作温度 Max +175 ℃高さ 5.2mm寸法 2.7 (Dia.) 5.2mm直径 2.7mmON Semi 1N4001-1N4007アキシャルリード標準回復整流器. このON Semiconductor製品シリーズは、一般的な低電力用途向けに特別に設計された標準整流器です。この製品は、外部表面に腐食耐性があり、端子リードが容易にはんだ付けできる仕上げが施されています。これにより、顧客に効果的で信頼性の高い製品を提供します。. 特長:. ケース: エポキシ、成形 重量: 25 仕上げ: 外面は耐食性、端子リードははんだ付け可能 はんだ付け用の鉛温度: 最大260 (10秒間) 極性: 極性バンドでカソードを表示. 主な用途. 高周波インバータ フリーホイールダイオード 極性保護ダイオード

実装タイプ = スルーホールパッケージタイプ = DO-41最大連続 順方向電流 = 1Aピーク逆繰返し電圧 = 20Vダイオード構成 = シングル整流タイプ = ショットキー整流器ダイオードタイプ = ショットキーピン数 = 2最大順方向降下電圧 = 750mV1チップ当たりのエレメント数 = 1ダイオードテクノロジー = ショットキーバリア直径 = 2.7mmピーク非繰返し順方向サージ電流 = 25AON Semi 1N5817 / 8 / 9アキシャルリード整流器. このシリーズは、金属-シリコンのパワーダイオードで構成されています。これらのダイオードは、クロムバリア金属、酸化物不動態化、金属オーバーラップコンタクトの形で提供されます。. 特長:. 超低VF 低い蓄積電荷 多数キャリア伝導 低電力損失 / 高効率. 特長:. ケース: エポキシ、成形 重量: 0.4 g 仕上げ: すべての外面に耐腐食性、端子リードは容易にはんだ付け可能 はんだ付けのリード温度: 最高260 ℃ (10秒間) 極性: 極性バンドでカソードを表示. 代表的用途:. 高周波数インバータ 還流ダイオード 極性保護ダイオード

標準ツェナー電圧 = 51V1チップ当たりのエレメント数 = 1最大パワー消費 = 5 Wパッケージタイプ = DO-15ツェナータイプ = 電圧レギュレータツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 25mA最大ツェナーインピーダンス = 27Ω最大逆漏れ電流 = 500nA寸法 = 8.89 x 3.68 x 3.68mm動作温度 Min = -65 ℃ツェナーダイオード5 W Surmetic、1N5364 → 1N5388シリーズ、ON Semiconductor. 厳格な制限、優れた動作特性を備えるツェナーダイオード5 Wの一連のシリーズです。

標準ツェナー電圧 = 18V1チップ当たりのエレメント数 = 1最大パワー消費 = 1 Wパッケージタイプ = DO-41ツェナータイプ = 汎用ツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 14mA最大ツェナーインピーダンス = 20Ω最大逆漏れ電流 = 5μA寸法 = 2.72 (Dia.) x 5.2mm動作温度 Min = -65 ℃ツェナーダイオード1 W、1N4728A～1N4758Aシリーズ、Fairchild Semiconductor

チャンネルタイプ N最大連続ドレイン電流 61 A最大ドレイン-ソース間電圧 200 Vシリーズ UniFET実装タイプ スルーホールピン数 3最大ドレイン-ソース間抵抗 41 mΩチャンネルモード エンハンスメント型最低ゲートしきい値電圧 3V最大パワー消費 417000 mWトランジスタ構成 シングル最大ゲート-ソース間電圧 -30 V， +30 V幅 4.83mm高さ 9.4mmUniFET NチャンネルMOSFET、Fairchild Semiconductor. UniFET MOSFETは、Fairchild Semiconductor製の高電圧MOSFETファミリです。 この製品は、平面MOSFETの間に最小のオン状態抵抗を搭載しており、優れたスイッチング性能と高いアバランシェエネルギー強度も提供しています。 さらに、内部ゲート ソースESDダイオードにより、UniFET-II MOSFETは2000 HBMを超えるサージストレスに耐えることができます。 UniFET MOSFETは、力率補正(PFC)、フラットパネルディスプレイ(FPD) TV電源、ATX (Advanced Technology eXtended)、電子ランプバラストなどの電力変換の用途に最適です。

チャンネルタイプ = N最大連続ドレイン電流 = 200 mA最大ドレイン-ソース間電圧 = 60 Vパッケージタイプ = TO-92実装タイプ = スルーホールピン数 = 3最大ドレイン-ソース間抵抗 = 5 Ωチャンネルモード = エンハンスメント型最低ゲートしきい値電圧 = 0.8V最大パワー消費 = 400 mWトランジスタ構成 = シングル最大ゲート-ソース間電圧 = -20 V， +20 V幅 = 4.19mm動作温度 Min = -55 ℃mmFairchild Semiconductor 強化モードNチャンネルMOSFET. 強化モードフィールド効果トランジスタ(FET)は、Fairchild独自の高セル密度DMOS技術を使用して製造されています。この高密度プロセスは、オンステート抵抗を最小限に抑え、頑丈で信頼性の高い性能と高速スイッチングを実現するように設計されています。

チャンネルタイプ = NIDSSドレイン-ソースカットオフ電流 = min. 2mA最大ゲート-ソース間電圧 = -35 V最大ドレイン-ゲート間電圧 = 35Vトランジスタ構成 = シングル最大ドレイン-ソース間抵抗 = 100 Ω実装タイプ = スルーホールパッケージタイプ = TO-92ピン数 = 3ドレイン-ゲート間オンキャパシタンス = 28pFソースゲート オンキャパシタンス = 28pF寸法 = 5.2 x 4.19 x 5.33mm幅 = 4.19mmNチャンネルJFET、Fairchild Semiconductor

チャンネルタイプ = P最大連続ドレイン電流 = 2 A最大ドレイン-ソース間電圧 = 30 Vシリーズ = PowerTrench実装タイプ = 表面実装ピン数 = 3最大ドレイン-ソース間抵抗 = 80 mΩチャンネルモード = エンハンスメント型最低ゲートしきい値電圧 = 1V最大パワー消費 = 500 mWトランジスタ構成 = シングル最大ゲート-ソース間電圧 = -20 V， +20 V幅 = 1.4mm高さ = 0.94mmPowerTrenchR PチャンネルMOSFET、Fairchild Semiconductor. PowerTrenchR MOSFETは、システム効率と電力密度を向上するように最適化された電源スイッチです。 これらの製品は、小さいゲート電荷量(Qg)、小さい逆回復電荷量(Qrr)、ソフト逆回復ボディダイオードを組み合わせているので、AC/DC電源における同期整流の高速スイッチングに貢献します。 最新のPowerTrenchR MOSFETは、シールド付きゲート構造を採用しているので、電荷量のバランスが保たれます。 この高度なテクノロジーを利用しているので、これらのデバイスのFOM (性能指数)は、前世代のデバイスよりもはるかに低くなります。 PowerTrenchR MOSFETのソフトボディダイオードは、スナバー回路を必要とせず、電圧定格の高いMOSFETの代替品として使用することも可能な性能を誇ります。

トランジスタタイプ = PNP最大コレクタ- エミッタ間電圧 = -65 Vパッケージタイプ = TO-92実装タイプ = スルーホール最大パワー消費 = 500 mWトランジスタ構成 = シングル最大エミッタ-ベース間電圧 = -5 Vピン数 = 31チップ当たりのエレメント数 = 1寸法 = 5.2 x 4.19 x 5.33mm

トランジスタタイプ = NPN最大DCコレクタ電流 = 200 mA最大コレクタ- エミッタ間電圧 = 40 Vパッケージタイプ = TO-92実装タイプ = スルーホール最大パワー消費 = 625 mWトランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 60 V最大エミッタ-ベース間電圧 = 6 V最大動作周波数 = 100 MHzピン数 = 31チップ当たりのエレメント数 = 1寸法 = 5.2 x 4.19 x 5.33mmonsemi 小信号NPNトランジスタ 40 → 50 V

トランジスタタイプ = PNP最大DCコレクタ電流 = -4 A最大コレクタ- エミッタ間電圧 = -350 Vパッケージタイプ = TO-220AB実装タイプ = スルーホール最大パワー消費 = 50 Wトランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 350 V最大エミッタ-ベース間電圧 = 5 V最大動作周波数 = 30 MHzピン数 = 31チップ当たりのエレメント数 = 1寸法 = 9.28 x 10.28 x 4.82mm先頭にSの付いたメーカー品番はAEC-Q101規格に適合する車載製品です。

トランジスタタイプ = NPN最大DCコレクタ電流 = 600 mA最大コレクタ- エミッタ間電圧 = 30 Vパッケージタイプ = SOT-23実装タイプ = 表面実装最大パワー消費 = 225 mW最小DC電流ゲイン = 100トランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 60 V dc最大エミッタ-ベース間電圧 = 5 V最大動作周波数 = 100 MHzピン数 = 31チップ当たりのエレメント数 = 1寸法 = 3.04 x 2.64 x 1.11mm先頭にS又はNSVの付いたメーカー品番はAEC-Q101規格に適合する車載製品です。. 汎用NPNトランジスタ、最大1 A、ON Semiconductor

トランジスタタイプ = NPN最大DCコレクタ電流 = 500 mA最大コレクタ- エミッタ間電圧 = 300 Vパッケージタイプ = TO-92実装タイプ = スルーホール最大パワー消費 = 625 mWトランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 300 V最大エミッタ-ベース間電圧 = 6 V最大動作周波数 = 50 MHzピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mmFairchild Semiconductor 高電圧 NPN トランジスタ

トランジスタタイプ = NPN最大DCコレクタ電流 = 15 A最大コレクタ- エミッタ間電圧 = 250 Vパッケージタイプ = TO-3P実装タイプ = スルーホール最大パワー消費 = 150 Wトランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 250 V dc最大エミッタ-ベース間電圧 = 5 V最大動作周波数 = 1 MHzピン数 = 31チップ当たりのエレメント数 = 1寸法 = 15.8 x 5 x 20.1mm先頭にNSVの付いたメーカー品番は、AEC-Q101規格に準拠した車載製品です。. ON Semiconductor NPN パワートランジスタ

実装タイプ = スルーホールパッケージタイプ = アキシャルリード型最大連続 順方向電流 = 3Aピーク逆繰返し電圧 = 200Vダイオード構成 = シングル整流タイプ = 回復整流器ダイオードタイプ = 整流器ピン数 = 2最大順方向降下電圧 = 1V1チップ当たりのエレメント数 = 1ダイオードテクノロジー = シリコンジャンクション直径 = 5.3mmピーク非繰返し順方向サージ電流 = 200Aメーカー品番の先頭はNSVまたはSURの製品は、AEC-Q101自動車規格に適合しています。. ON Semiconductor 整流ダイオード 2 → 3 A

ダイオード構成 = シングルA実装タイプ = 表面実装最大逆電圧 = 200Vパッケージタイプ = DO-214BA (GF1)最大順方向降下電圧 = 1.1V動作温度 Min = -65 ℃動作温度 Max = +175 ℃長さ = 4.7mm幅 = 2.9mm高さ = 2.7mm寸法 = 4.7 x 2.9 x 2.7mmFairchild Semiconductor 整流ダイオード、1 → 1.5 A

ダイオード構成 = シングル1チップ当たりのエレメント数 = 1パッケージタイプ = DO-214AA (SMB)ダイオードテクノロジー = シリコンジャンクションピン数 = 2mV動作温度 Min = -65 ℃動作温度 Max = +175 ℃長さ = 4.6mm幅 = 3.95mm高さ = 2.27mm寸法 = 4.6 x 3.95 x 2.27mmメーカー品番の先頭はNSVまたはSURの製品は、AEC-Q101自動車規格に適合しています。. ON Semiconductor 整流ダイオード 2 → 3 A

実装タイプ = スルーホールパッケージタイプ = TO-220AC最大連続 順方向電流 = 8Aピーク逆繰返し電圧 = 400Vダイオード構成 = シングル整流タイプ = スイッチングダイオードタイプ = 整流器ピン数 = 2最大順方向降下電圧 = 1.3V1チップ当たりのエレメント数 = 1ダイオードテクノロジー = シリコンジャンクションピーク逆回復時間 = 60nsピーク非繰返し順方向サージ電流 = 100Aメーカー品番がNSV-又はS-から始まる製品は、AEC-Q101車載認定済みです。. 整流ダイオード、4 A → 9 A、ON Semiconductor

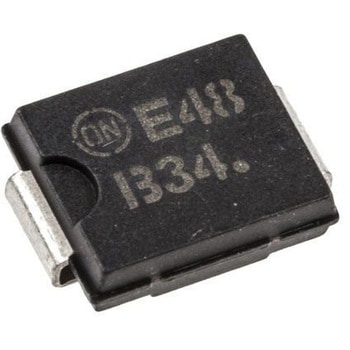

実装タイプ 表面実装パッケージタイプ DO-214AB (SMC)最大連続 順方向電流 4Aピーク逆繰返し電圧 40Vダイオード構成 シングル整流タイプ ショットキー整流器ダイオードタイプ ショットキーピン数 2最大順方向降下電圧 500mV1チップ当たりのエレメント数 1ダイオードテクノロジー ショットキーバリアピーク非繰返し順方向サージ電流 80AON Semiショットキーバリア整流器、3 A、20 30 40 V. このシリーズのON Semiconductor ショットキーパワー整流器 は、パワーダイオード内でショットキーバリア技術を採用しています。これらの3 A整流器は、さまざまな電圧オプションが用意されているコンパクトなデバイスです。 これらのショットキーパワー整流器は、J字形リード付きのSMC表面実装パッケージで提供されます。ケースは成形エポキシ製で、寸法は7.94 5.84 2.13 mmです。パッケージの外面には、腐食性に対する耐性が備わっています。 特長: 安定した酸化物不動態化ジャンクション 低順方向電圧降下 逆アバランシェエネルギー過渡に対する優れた耐性 ガードリングによりストレス保護 何に使用しますか? これらのショットキーパワー整流器は、低電圧、高周波の整流に最適です。また、還流ダイオード及び極性保護ダイオードとして使用することもできます。これらの製品は、サイズと重量が重要とされる用途に最適です。角型パッケージは、自動処理に適しています。 ジャンクション動作温度 -65 +150 整流順方向電流 A (110 ℃)又は4 (105 ℃) 種類: MBRS320T3G 20 SBRS8320T3G 20 MBRS330T3G 30 NRVBS330T3G 30 MBRS340T3G 40 SBRS8340T3G 40 V

公称電圧 = 2.5 - 36Vパッケージタイプ = TO-92基準タイプ = プログラマブル立上がり精度 = ±4 %実装タイプ = スルーホールトポロジー = シャント出力電流 Max = 100mA入力電圧 Max = 37 V出力電圧 Min = 2.495 V出力電圧 Max = 36 Vピン数 = 3ラインレギュレーション = 53 mVロードレギュレーション = 25 mV寸法 = 5.2 x 4.19 x 5.33mm幅 = 4.19mm電圧リファレンス、調節可能、ON Semiconductor

実装タイプ = 表面実装パッケージタイプ = SOD-523最大連続 順方向電流 = 30mAピーク逆繰返し電圧 = 40Vダイオード構成 = シングル整流タイプ = ショットキーダイオードダイオードタイプ = ショットキーピン数 = 2最大順方向降下電圧 = 370mV1チップ当たりのエレメント数 = 1ダイオードテクノロジー = ショットキーバリアピーク非繰返し順方向サージ電流 = 500mAメーカー品番がNSV-、SBR-、又はS-から始まる製品は、AEC-Q101車載認定済みです。. ON Semiconductor ショットキーバリアダイオードです. この ON Semiconductor ショットキーパワー整流器は、バリア金属を使用したショットキーバリア原理を採用し、最高の順方向電圧降下 - 逆電流交換を実現しています。小型軽量であることが重要なあらゆる表面実装用途向けの、低電圧、高周波整流、還流、極性保護ダイオードに適しています。. 鉛フリー 自動化された最適なボードアセンブリ向けに設計 ストレス保護ガード エポキシ成形ケース 11.7mg の軽量パッケージ

ピーク平均順方向電流 = 1.5Aピーク逆繰返し電圧 = 1000V実装タイプ = 表面実装パッケージタイプ = SDIPピン数 = 4回路構成 = シングルピーク非繰返し順方向サージ電流 = 50A動作温度 Max = +150 ℃動作温度 Min = -55 ℃ピーク順方向電圧 = 1.1Vピーク逆電流 = 500μA長さ = 8.51mm高さ = 2.6mmULファイルE111753及びE326243. 基板表面実装用ブリッジ整流器、DFxxSシリーズ、Fairchild Semiconductor. ガラス不動態化チップジャンクション 低DC逆電流

標準ツェナー電圧 = 39V1チップ当たりのエレメント数 = 1最大パワー消費 = 5 Wパッケージタイプ = DO-15ツェナータイプ = 電圧レギュレータツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 30mA最大ツェナーインピーダンス = 14Ω最大逆漏れ電流 = 500nA寸法 = 8.89 x 3.68 x 3.68mm動作温度 Min = -65 ℃ツェナーダイオード5 W Surmetic、1N5364 → 1N5388シリーズ、ON Semiconductor. 厳格な制限、優れた動作特性を備えるツェナーダイオード5 Wの一連のシリーズです。

標準ツェナー電圧 = 30V1チップ当たりのエレメント数 = 1最大パワー消費 = 5 Wパッケージタイプ = ケース017AAツェナータイプ = 電圧レギュレータツェナー電圧許容性 = ±5%ピン数 = 2テスト電流 = 40mA最大ツェナーインピーダンス = 140 Ω @ 1 mA， 8 Ω @ 40 mA最大逆漏れ電流 = 3.7μA寸法 = 3.68 (Dia.) x 8.89mm動作温度 Min = -65 ℃A

標準ツェナー電圧 = 24V1チップ当たりのエレメント数 = 1最大パワー消費 = 1 Wパッケージタイプ = DO-41ツェナータイプ = 汎用ツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 10.5mA最大ツェナーインピーダンス = 25Ω最大逆漏れ電流 = 5μA寸法 = 2.72 (Dia.) x 5.2mm動作温度 Min = -65 ℃ツェナーダイオード1 W、1N4728A～1N4758Aシリーズ、Fairchild Semiconductor

標準ツェナー電圧 17V1チップ当たりのエレメント数 1最大パワー消費 5 Wパッケージタイプ Surmetic 40ツェナータイプ 電圧レギュレータツェナー電圧許容性 5%ピン数 2テスト電流 70mA最大ツェナーインピーダンス 75Ω最大逆漏れ電流 500nA寸法 3.68 (Dia.) 8.89mm動作温度 Max +200 ℃ツェナーダイオード5 Surmetic、1N5347 1N5363シリーズ、ON Semiconductor. ON Semiconductor 1N53 シリーズは、 Surmetic 40 アキシャルリード W ツェナーダイオードです。このアキシャルリードデバイスは、隙間のない転送成形の熱硬化性プラスチック製成形パッケージを備えており、最も一般的な環境条件で保護します。電圧レギュレータは厳格な制限を備え、シリコン酸化物不動態化ジャンクションの優れた機能を反映した優れた動作特性を備えています。外面は耐腐食性で、リードは簡単にはんだ付けできます. 用途. 産業用
