HARWINの基板用コネクタ

シュラウド付きソケットとピンヘッダ. M50-300/310/311/315/320シリーズのソケットヘッダは、M50-350/360/390シリーズのシュラウドなしヘッダ(代表品番681-1184)とかん合します。 ； M52-500/505/510/515 シリーズのソケットヘッダは、M52-xxxxxP/S/V/Wxxxx シリーズのシュラウドなしヘッダ(代表品番 6813001)とかん合します。 ； - - M50-430シリーズのソケットヘッダは、M50-490シリーズのピンヘッダーとかん合します。

Harwin Archer M50シリーズ1.27 mmジャンパソケット. Archer M50シリーズ1.27 mmジャンパソケット又はシャントは、300種類までの多目的の動作で高い信頼性を発揮する上部閉塞デザインを採用しています。 このArcher M50シリーズジャンパソケットは手動で装着可能で、DIPスイッチの代にわるオンボード設定手段となります。 このM50 1.27 mmジャンパのハウジングは、UL94V-0黒色ナイロン製です。また、エンドスタック可能で、基板からの高さが3 mmとなっています。

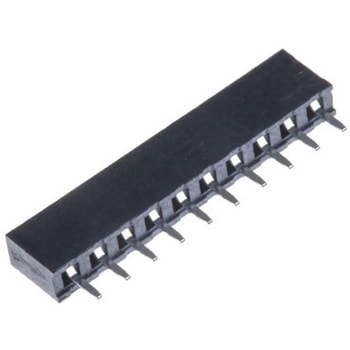

. Harwin M20シリーズ2.54 mm基板SMTソケットコネクタ. M20シリーズ2.54 mmピッチSMT取り付け電線対基板ソケットコネクタです。業界標準の省スペースのコンパクトなデザインです。 このM20シリーズ2.54 mm SMTソケットはデュアルエントリデザインで、上口と下口の両方に使用できます。 このM20 SMTソケットで使用されているソケットは、デュアルビームデザインのりん青銅製です。高耐久性と再現可能な高度な保持能力、電気接続を備えており、信頼性の高いコネクタです。 このM20 SMTコネクタは、家庭用電化製品、ドライブ及びコントロール、産業用監視、パソコンを含む多様な用途に最適な汎用性の高いソリューションです。

HARWIN M20 2.54 mm 基板ピンヘッダコネクタ. このM20 シリーズ基板スルーホール / SMT取り付けヘッダコネクタのピッチは2.54 mmです。これらのM20 2.54 mm基板ヘッダは、2 列 / 1 列、垂直 / ライトアングル構成の製品が用意されており、さまざまな用途で使える汎用ソリューションとなっています。これらのM20 2.54 mm基板ピンヘッダコネクタのハウジングは、各種の対応ピン長(M20-975xxx、M20-976xxx、M20-977xxx = ピン長5.8 mm。 M20-995xxx、M20-996xxx、M20-998xxx、M20-999xxx = ピン長6.1 mm。 M20-997xxx = ピン長8.5 mm)が用意されています。 基板スルーホールとSMTヘッダのどちらのハウジングも高温熱可塑樹脂製で、リフローはんだ付けに耐えます。 ハウジングにはキャステレーションがあるため、必要に応じて切断可能です。切断時には十分注意してください。 これらのM20 2.54 mm基板ヘッダコネクタは、M20シリーズの基板ソケット、ソケットハウジング、ジャンパとかん合します。. 特長. 複数の構成オプションと対応ピン長により、柔軟な設計が可能 リフローはんだ付けプロセスに耐える熱可塑樹脂ハウジング 必要に応じて小さく切断可能. 用途. このM20 2.54 mm基板接続用ヘッダは、幅広い用途で使用でき、組み込みPC、マザーボード、電子システムで標準コネクタとしての地位を確立しています。 主な用途は、家電製品、通信、駆動と制御、産業監視、PCなどです。

Harwin基板ソケット(0.5 mmかん合ピン用). 直径0.5 mmの基板ピンとのかん合用のサブミニチュア基板スルーホール取付ソケットです。この基板ソケット端子は、振動や衝撃に強い4フィンガーベリリウム銅コンタクトクリップを採用しています。

Harwin基板ソケット(1.00 mmかん合ピン用). 直径1 mmのピンとかん合する基板スルーホール実装ソケット端子です。 この基板ソケット端子は、振動や衝撃に強い4フィンガーベリリウム銅コンタクトクリップを採用しています。 品番 ； 909-4332 909-4332 は、シェルのローレット加工によってピンの保持力も強化されています。

EZ Boardware SMTスプリングコンタクトSタイプ. EZ Boardware SタイプSMTスプリングコンタクトのこの製品は、多方向のコンタクトポイントを供給するように設計されています。 スプリングロードであることは、これらのEZ Boardware SタイプSMTコンタクトが、安定した電気的性能につながる正の力を維持することを意味します。 EZ Boardware SMT Sタイプコンタクトは、EIA-481-2に従って梱包されています。 EZ Boardware SタイプSMTコンタクトの小さなフットプリント面積の詳細については、表を参照してください。
