CADデータあり
CADデータあり
配管(C)供給側：Rc1/8検出側：o6ワンタッチ
出力仕様(P)PNP1出力
定格距離範囲(mm)(H)0.05～0.30
CADデータあり
CADデータあり
CADデータあり
動画あり
RoHS
保護構造IEC規格 IP40相当
表示部圧力表示無し
使用流体空気、不活性ガス
消費電流(mA)20mA以下(DC24V無負荷時)
検出方法圧力：拡散半導体圧力スイッチ
保存温度範囲(℃)-20～70( 大気圧、湿度60%RH以下)
機種負圧用圧力センサ
動作温度、湿度範囲温度/0～60℃(凍結なきこと)湿度/35～85%RH(結露なきこと)
RoHS指令(10物質対応)対応
供給電源DC10.8～30V (リップル含)
動画あり
保護構造IEC規格 IP40相当
アナログ出力出力電圧/1～5V、ゼロ点電圧/1±0.1V、最大定格圧力点電圧/5±0.1V、出力電流/1mA max. (負荷抵抗/5kΩ)、直線性/±0.5%F.S. max. (at Ta=25℃)
表示部圧力表示無し
使用流体空気、不活性ガス
消費電流(mA)20mA以下(DC24V無負荷時)
検出方法圧力：拡散半導体圧力スイッチ
保存温度範囲(℃)-20～70( 大気圧、湿度60%RH以下)
機種正圧用圧力センサ
動作温度、湿度範囲温度/0～60℃(凍結なきこと)湿度/35～85%RH(結露なきこと)
RoHS指令(10物質対応)対応
供給電源DC10.8～30V (リップル含)
CADデータあり
CADデータあり
CADデータあり
形状小形・装置組込み
種類電子式フロースセンサ
センサータイプ流量センサ
・薄形9.8mm
・縦方向設置スペース約1/2
(ZSE/ISE30A比較)
・最大10台まで同時コピー可能。
・3ステップ設定。
CADデータあり
CADデータあり
CADデータあり
・冷却設備等の汎用断水、減水リレーなどで使用。
・3/4B～6Bまでの配管に適用
・IP42相当、IP44相当に対応。
接点1ab
最高使用圧力(MPa)1.0
耐電圧AC1500V 1分間
絶縁抵抗(MΩ)100(DC500メガ)
流量設定範囲(L/min)【ON】(1)20～1500
耐水圧(MPa)1.75
CADデータあり
1個
￥268
税込￥295
翌々日出荷
CADデータあり
CADデータあり
・エジェクタシステムZX，ZRシリーズにマウント可能。
・サクションフィルタ付。
電源電圧(V)DC12～24±10%、リップル(p-p)10%以下(逆接続保護付)
使用流体空気・非腐食性・不燃性ガス
応答時間5ms以下
消費電流(mA)17以下(DC24V ON時)
定格圧力範囲(kPa)0～-101
耐圧力(kPa)500
繰返し精度±1%F.S.以下
CADデータあり
・エジェクタシステムZX，ZRシリーズにマウント可能。
・サクションフィルタ付。
電源電圧(V)DC12～24±10%、リップル(p-p)10%以下(逆接続保護付)
使用流体空気・非腐食性・不燃性ガス
応答時間5ms以下
消費電流(mA)17以下(DC24V ON時)
繰返し精度±1%F.S.以下
CADデータあり
・エジェクタシステムZMシリーズにマウント可能。
・応差の設定が可能 圧力設定範囲の1～10%(可変)
・簡単な配線 コネクタタイプ
電源電圧(V)DC12～24±10%、リップル(p-p)10%以下(逆接続保護付)
使用流体空気・非腐食性・不燃性ガス
応答時間5ms以下
繰返し精度±1%F.S.以下
CADデータあり
・適用センサ：PSE53□，54□，550，56□
・電圧入力、電流入力に対応。
・応答時間1ms
・省スペース、縦横密着設置可能。
・パネルマウント、ブラケット、DINレール取付。
・微小ワークの吸着確認。
・繰返し精度±2%F.S.
・応答速度5ms以下、耐圧500kPa
・ノングリース、RoHS対応。
・電圧モニタ 一つで全レンジ対応。
・関連機器：サクションフィルタ ZFC050シリーズ
RoHS指令(10物質対応)対応
CADデータあり
・空気、N2、Ar、CO2
・ノングリース仕様。
・流量調整弁一体化。
・小型、軽量、省スペース。
CADデータあり
・空気、N2、Ar、CO2
・ノングリース仕様。
・流量調整弁一体化。
・小型、軽量、省スペース。
RoHS指令(10物質対応)対応
関連資料カタログ(4.59MB)
取扱説明書取扱説明書(4.52MB)
設定不要で導入が容易な液面検出器です。純水・酸・アルカリ・溶剤など多種流体の液面レベルを高精度で検知し電気信号で出力します。薬液槽の液面検出に適したエア方式で、薬液雰囲気による腐食や引火の心配がありません。接液部は検出チューブのみで、本体は薬液から離して設置できるため、腐食・防爆対策が容易です。蒸気、飛沫、雫、温度、薬液(刺激臭、引火性、腐食性)の影響を受けないため、対策費用が抑えられ、設置も簡単です。コンパクトなため、槽付近の場所を取らずにウェハなどの搬入・搬出の障害になりません。常時エアを検出チューブから出しているため薬液雰囲気の逆流を防止します。ダイアフラムの耐久性を向上させ、100万回動作保証です。従来品より25%軽量化しました。
用途薬液槽の液面検出に。半導体製造、化学プロセスに最適
付属品ハウジング、端子
質量(kg)0.14
使用温度(℃)【供給ガス】5～60
繰返し精度(mm)±1
使用流体【供給ガス】圧縮空気・窒素ガス
チューブ内径(Φmm)【検出チューブ】4
材質(ボディ)PPS
周囲温度(℃)5～60
チューブ長さ(m)5以内
流量(cm3/分)(消費)750以下(使用圧力20kPa時)/(検出)45±10(使用圧力20kPa時)
材質(ダイアフラム)FKM，FFKM
応差(mm)2
応答時間(ms)200以下(使用圧力20kPa、周囲温度24℃、検出チューブ内径Φ4長さ5m時)

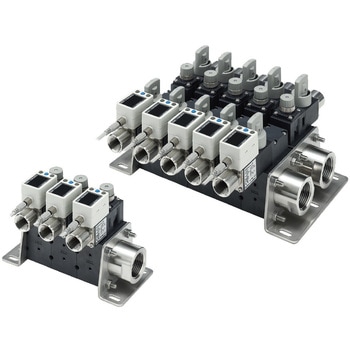

適用流体：水、エチレングリコール水溶液。軽量：最大53%削減(40L/min、温度センサ付の場合)。IO-Linkに対応。3色表示・2画面表示対応。温度センサ&流量調整弁に対応。使用流体温度0～90℃。3画面4チャンネルフローモニタ PFG200 Series対応
用途二次電池対応シリーズ 25A-シリーズ
RoHS指令(10物質対応)対応
関連資料カタログ(4.46MB) 25A説明(5.27MB)
タイプデジタルフィルタ：0， 10， 50， 100， 500， 1000， 5000ms
使用温度範囲(℃)動作時：‐5～50、保存時：‐10～60(結露および凍結しないこと)
規格UL/CSA(E216656)、CEマーキング(EMC指令)
電源電圧DC12～24V±10% リップル(p-p)10%以下
精度表示精度：±2%F.S.±1digit(周囲温度25±3℃時)、繰返し精度：±0.2%F.S.±1digit、温度特性：±2%F.S.(25℃基準)
表示単位：MPa， kPa， kgf/cm2， bar， psi、表示方式：LCD、画面数：3画面(メイン画面、サブ画面×2)、表示色：1)メイン画面：赤/緑、2)サブ画面：橙、表示桁数：1)メイン画面：4桁(7セグメント)、2)サブ画面：4桁(上位1桁11セグメント、その他7セグメント)、動作表示灯：スイッチ出力ON時点灯 OUT1：橙
保護等級IP40
配管R1/8配管アダプタ
清浄度クラス(ISOクラス)：クラス4
単位SI単位固定
絶縁抵抗(MΩ)50以上(DC500Vメガにて) 充電部一括と筐体間
耐圧力(MPa)1.5
出力仕様NPNオープンコレクタ1出力
適合流体空気・非腐食性ガス・不燃性ガス
保護逆接続保護
使用環境湿度(%)動作時・保存時：35～85RH(結露しないこと)
RoHS指令(10物質対応)対応
定格圧力範囲(MPa)‐0.1～1(設定圧力範囲：‐0.105～1.050MPa、設定最小単位：0.001MPa)
スイッチ出力出力形式：NPNまたはPNPオープンコレクタ1出力、出力モード：ヒステリシスモード、ウインドコンパレータモード、エラー出力、出力オフ、スイッチ動作：正転出力、反転出力、最大負荷電流：80mA、最大印加電圧(NPNのみ)：28V、内部降下電圧(残留電圧)：1V以下(負荷電流80mA時)、ディレー時間：1.5ms以下(チャタリング防止機能時：20， 100， 500， 1000， 2000， 5000ms選択)、応差：ヒステリシスモード 0から可変、ウインドコンパレータモード、短絡保護：装備
消費電流25mA以下
耐電圧(V)AC1000 1分間 充電部一括と筐体間
リード線長さ(m)コネクタ付：2
1個
￥9,998
税込￥10,998
12日以内出荷
・コネクタ接続。・IO-Link
用途小型空気圧用
規格CE/UKCAマーキング UL/CSA(E216656)
使用温度範囲動作時:0～50℃、保存時:ー20～70℃(結露および凍結しないこと)
出力仕様IO-Link/スイッチ1出力 (スイッチ出力は、PNP or NPN切換え式)
適合流体空気・非腐食性ガス・不燃性ガス
RoHS指令(10物質対応)対応
関連資料カタログ(18.22MB)
取扱説明書取扱説明書(1.33MB)
・コネクタ接続。・IO-Link
用途汎用流体用
規格CE/UKCAマーキング UL/CSA(E216656)
使用温度範囲動作時：-10～60℃、保存時：-20～70℃(結露および凍結しないこと)
保護等級IP65
出力仕様IO-Link/スイッチ1出力+スイッチ出力2 (スイッチ出力は、PNP or NPN切換え式)
適合流体接流体部材質を腐食させない気体および液体
RoHS指令(10物質対応)対応
関連資料カタログ(18.22MB)
取扱説明書取扱説明書(1.45MB)
材質ケース：PBT、LCD表示部：アクリル、圧力ポート：SUS303、取付ネジ部：黄銅(ニッケルメッキ)、スイッチ部：シリコーンゴム
長さ(m)配線：0.3mm2以上のケーブルにて全長20(CE適合条件は20m未満)まで可能
保護構造IP40(IEC)
本体質量(g)30
接続方式コネクタ接続
電源電圧(V)12～24 DC±10% リップルP-P10%以下
制御出力【PNPトランジスタ・オープンコレクタ】 最大流出電流：50mA、 印加電圧：30V DC以下(制御出力-+V間)、残留電圧：2V以下(流出電流50mAにて)
データ出力プロセスデータ：4byte
絶縁抵抗(MΩ)DC500Vメガにて50以上 充電部一括・ケース間
使用周囲温度(℃)-10～+50(但し、結露および氷結しないこと)、保存時：-10～+60
消費電力(mW)通常時：720以下(電源電圧24V時消費電流30mA以下)、ECOモード：STD時 480以下(電源電圧24V時消費電流20mA以下)、FULL時 360以下(電源電圧24V時消費電流15mA以下)
短絡保護装備
応差(ヒステリシス)最小1digit(可変)
出力動作N.O./N.C.をキー操作により選択
デジタル表示4桁+4桁3色LCD表示(表示更新周期：250ms、500ms、1，000ms キー操作により選択)
耐衝撃(m/s2)耐久100、(約10G) XYZ各方向3回
圧力種類ゲージ圧
出力モードEASYモード / ヒステリシスモード / ウィンドウコンパレータモード
圧力ポートM5めねじ
適合流体非腐食性気体
出力表示灯橙色LED(出力動作表示灯1：IO-Link通信時点滅、非IO-Link通信時制御出力ON時点(出力動作表示灯2と同期)出力動作表示灯2：制御出力ON時点灯)
RoHS指令(10物質対応)対応
各種認証【適合規制】CEマーキング(EMC指令、RoHS指令)、UL/c-UL認証
関連資料(4.34MB)
通信規格IO-Link Specification V1.1
耐電圧(V)AC1，000 1分間 充電部一括・ケース間
使用周囲湿度(%RH)35～85、保存時：35～85
伝送速度(Kbps)COM3(230.4)
耐振動(Hz)10～500、複振幅3mmまたは最大加速度196(m/s2)、XYZ各方向2時間(パネル取付時・フラットアタッチメント装着時：耐久10～150Hz 複振幅0.75mmまたは最大加速度49大加速度196(m/s2)、XYZ各方向2時間))
時間(ms)最小サイクル時間：1
応答時間(ms)2.5、5、10、25、50、100、250、500、1，000、5，000(キー操作により選)
電源電圧DC12～24V±10% リップル(p-p)10%以下
出力仕様(V)PNPオープンコレクタ2出力+アナログ電流出力
定格圧力範囲(kPa)-100～100
耐圧力(kPa)500
RoHS指令(10物質対応)対応
関連資料カタログ(12.35MB)
設定最小単位(MPa)0.1
取扱説明書取扱説明書(3.49MB)
電源電圧DC12～24V±10% リップル(p-p)10%以下
出力仕様(Y)PNPオープンコレクタ2出力+コピー機能
RoHS指令(10物質対応)対応
定格圧力範囲(MPa)-0.1～1
関連資料カタログ(12.35MB)
設定最小単位(MPa)0.001
取扱説明書取扱説明書(3.49MB)
電源電圧DC12～24V±10% リップル(p-p)10%以下
出力仕様(S)NPNオープンコレクタ2出力+アナログ電流出力
RoHS指令(10物質対応)対応
定格圧力範囲(MPa)-0.1～1
関連資料カタログ(12.35MB)
設定最小単位(MPa)0.001
取扱説明書取扱説明書(3.49MB)
定格圧力範囲(kPa)-100～100
RoHS指令(10物質対応)対応
関連資料カタログ(12.35MB)
取扱説明書取扱説明書(3.27MB)
RoHS指令(10物質対応)対応
定格圧力範囲(MPa)-0.1～1
関連資料カタログ(12.35MB)
取扱説明書取扱説明書(3.27MB)
定格圧力範囲(kPa)-100～100
RoHS指令(10物質対応)対応
関連資料カタログ(12.35MB)
取扱説明書取扱説明書(3.3MB)
定格圧力範囲(kPa)0～-101
RoHS指令(10物質対応)対応
関連資料カタログ(12.35MB)
取扱説明書取扱説明書(3.3MB)
汎用流体用20C SeriesにIO-Link対応を追加 [New]
20A Seriesに微圧レンジを追加 [New]
設定項目の見える化
簡単3ステップ設定
簡単画面切替
ディレー時間：最速1.5ms以下
消費電流(mA)25以下
配管ワンタッチ管継手Φ6mm
表示単位SI単位固定
出力仕様NPNオープンコレクタ出力
RoHS指令(10物質対応)対応
定格圧力範囲(MPa)-0.1～1
オーダーメイド仕様検査成績書(シリアルNo.付)添付、トレーサビリティ体系図添付、校正証明書添付
1個
￥9,998
税込￥10,998
40日以内出荷
汎用流体用20C SeriesにIO-Link対応を追加 [New]
20A Seriesに微圧レンジを追加 [New]
設定項目の見える化
簡単3ステップ設定
簡単画面切替
ディレー時間：最速1.5ms以下
消費電流：25mA以下
配管R1/8
表示単位SI単位固定
出力仕様NPNオープンコレクタ2出力+コピー機能
適合流体空気・非腐食性ガス・不燃性ガス
RoHS指令(10物質対応)対応
定格圧力範囲(MPa)0～-101
1個
￥7,698
税込￥8,468
14日以内出荷
