32ページ目: 定盤・ゲージ・ケガキ

非焼入れで、研磨仕上を施しております。

精密スチールパラレル(平行台)は機械加工作業でバイスの中に敷いて加工する材料の高さを調節する作業工具です。研削盤、フライス盤、プレス機械等幅広く使用でき、高精度な仕上りが可能です。完全焼入品。

台形ねじ(梯形ねじ)を製作する際にツールのバイト刃先、刃形を測定するためのゲージ。

一般ねじのピッチを測定するゲージ。リーフにピッチ数が記してあり、ボルト・ナットなど簡単、正確に測定できます。

5カ所測定部により工作物の凸凹、角隅または縁のR部測定に大変便利です。

ストレートスタイラスは、遮るものがなく測定面に直接、接触できるようなシンプルな形状の検査のために設計されています。超硬軸は極めて剛性が高く、小さな球や細い軸径のスタイラスに特に適しています。ルビーは、スタイラス先端の業界標準です。使用できる中で最も硬度の高い素材の一つで、ほとんどのアプリケーションに適しています。アルミ材はルビーに付着する性質があるため、ルビースタイラスは、アルミニウム部品のスキャニング測定には推奨されません。

リーフにピッチ数が刻印されています。

凸型と凹型の測定が可能です。

普通品の材質は鋼製で研磨仕上げを施しています。平面度・真直度、平行度の検査測定用です。

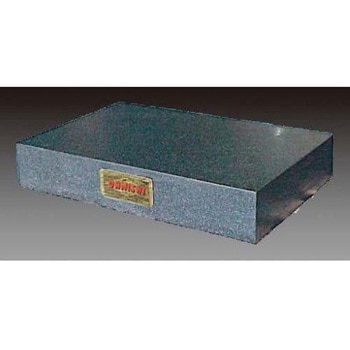

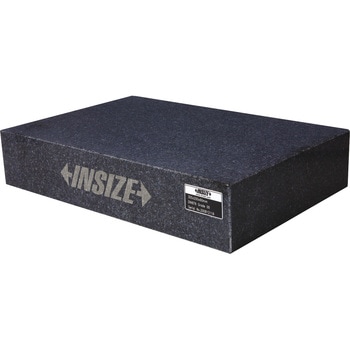

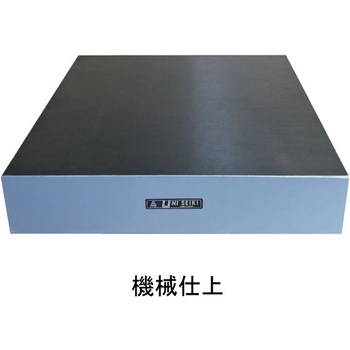

ケガキ台、測定台などとして使用されます。修理可能です。

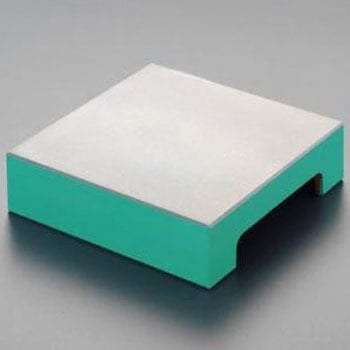

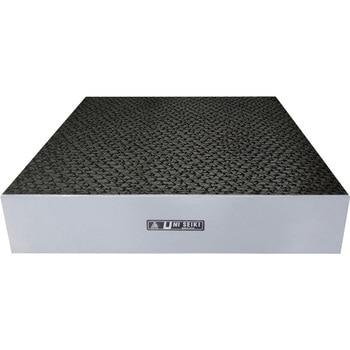

ケガキ台、測定台などとして使用できます。スクレッパーでキサゲ仕上げし、平面精度を上げています。修理可能です。

ケガキ台、測定台などとして使用できます。スクレッパーでキサゲ仕上げし、平面精度を上げています。修理可能です。

ベースは鋳鉄製で底面は研磨仕上を施してあります。罫書針は工具鋼を用い、先端は焼入を施してあります。

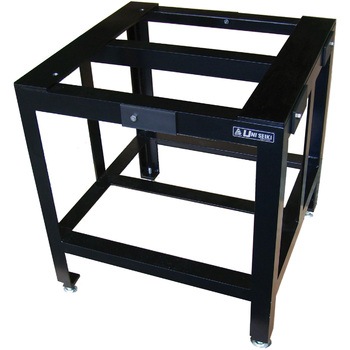

重量アングル製です。定盤重量に合わせて設計製作しています。脚部はねじ付で水平調整が簡単にできます。

普通品の材質は鋼製で研磨仕上げを施しています。平面度・真直度、平行度の検査測定用です。

使用時の歪を最小限に止めるよう設計されております。

ベースは鋳鉄製で底面は研磨仕上を施してあります。罫書針は工具鋼を用い、先端は焼入を施してあります。

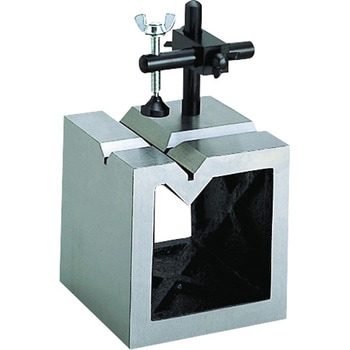

全面研磨仕上による精密ブロックです。

平行線、直角線およびV溝を利用して45°線の罫書等または治具等に使用できます。

真直度、平行度5μm以内、完全熱処理、精密研磨仕上です。

平面度、真直度の測定、ひずみチェックに使用します。研磨仕上げを施しています。平面度・真直度、平行度の検査測定用です。

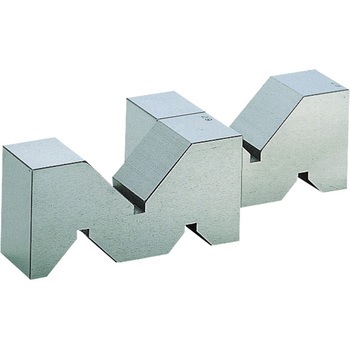

V溝は90°精密仕上げされており同筒の検査、丸棒の精密ケガキ等に使用します。2個1組となっています。

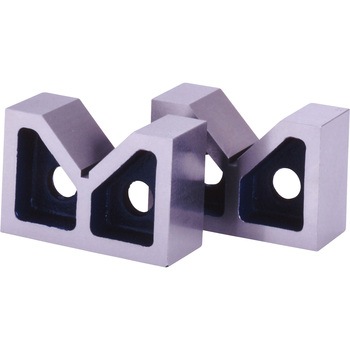

V溝は90°精密仕上げされており同筒の検査、丸棒の精密ケガキ等に使用します。2個1組となっています。

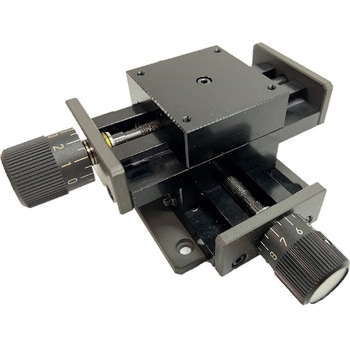

バイス、基板ホルダなどと組み合わせて正確な位置出しに使用します。荷重試験に対応する十分な強度を持っています。NF(鉛フリーはんだ試験)用は一軸のネジが長くなってます。

直角度および平行度が高精度な仕上りの工具計測用スタイラスです。TS27R、OTS または RTS と使用します。

工具計測用スタイラスは、直角度および平行度が高精度な仕上りとなっています。

工具測定用スタイラスは、直角度および平行度が高精度な仕上りとなっています。ステンレススチール軸は、優れた剛性を備え、重量が問題にならないアプリケーションに理想的です。

工具測定用スタイラスは、直角度および平行度が高精度な仕上りとなっています。

工具測定用スタイラスは、直角度および平行度が高精度な仕上りとなっています。

半球型スタイラスは、粗い表面や、深い穴などの形状を検査するために設計されています。セラミック製先端は軽量で、耐摩耗性に優れ、磁性がありません。

ポインタースタイラスは、ネジ形、特定の点、けがき線などの測定に適しています。超硬製の先端は、測定部品対象のものに対して優れた対磨耗性が求められるアプリケーションに理想的です。

ポインタスタイラスは、ねじ形状、けがき線などの測定に適したスタイラスです。シルバースチール製の先端は、計測対象との耐摩耗性が求められる場面に最適です。旧パーツ No.: M-5000-4150

ホルダ用スタイラス。ねじなし。同等 Zeiss 製品のパーツ No.: 600341-8453-000.。同等 Q-Mark 製品のパーツ No.: TST-0815.
