23ページ目: 遮断

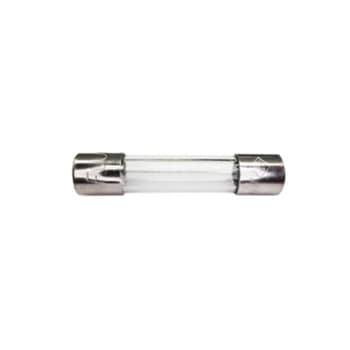

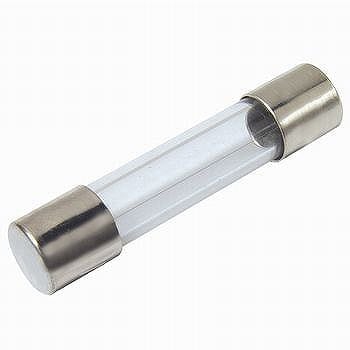

鉛フリーガラス、黄銅ニッケルメッキ製。普通溶断型(B種)。

全関東電気工事協会優良機材推奨認定品(認定シール)付

「コンパクトブレーカSH型」の採用でコンパクトなパネルサイズ。スッキリ感が自慢のフラットデザイン、インテリアにも美しく溶け込みます。また、広いガタースペースで施工性や安全性も優れています。創エネ対応。リミッタースペース付

信頼性・安全性保持のため、熱および磁器によるトリップメカニズムの両方を装備 インジケーターウィンドウで簡単接続確認 20000回の機械的寿命および、10000回の電気的寿命

漏電遮断器パールテクトブレカ

テレビ用SPD TBP-TVは、アンテナからのケーブルと、機器側のケーブルを本製品に接続するだけで、テレビやチューナ、ハードディスクなどを雷から保護します。 電源コンセント用SPD(TBP-2PE)と連結することで、アンテナケーブルだけでなく、電源線から侵入する雷からも保護します。 サンダーブロッカーProは、雷電流が電源線や通信線を通って各種機器に侵入して来ないよう、保護回路によって雷を侵入とは異なる経路に逃がし、機器を保護します。対象となる機器種類や系統ごとに適切なSPDを選定することで、電源線や通信線が繋がっている状態でも各種機器を安全に守ることができます。 プロユースの高性能 業務用機器、公共の電気設備の雷保護に要求されるJIS(日本産業規格 JIS C 5381-11， JIS C 5381-21)に適合しています。 取付・配線が簡単 シンプルな構造で取付・配線が簡単です。電気工事の資格は不要です。 TBP-2PEとの連結でOAタップ接続機器の保護が簡単 電源コンセント用SPD(TBP-2PE)と連結してOAタップに接続すると、OAタップ内で雷保護回路が並列になり、OAタップに接続する全ての機器の電源回路を保護できます。 寿命がわかる状態表示 SPDの正常/寿命がわかる状態表示を搭載しています。電源コンセント用はLED表示、LAN用、TV用は機械式の表示です。 機能的でシンプルなデザイン 多様な設置箇所(デスク上、レール、ネジ)に対応します。SPDを複数連結できます。デスク上においても違和感のないシンプルなデザインです。

安全遮断技術SITSに対応した分離器内蔵SPD SPD分離器(ヒューズ)を内蔵し、日本の電源システムへの最適化、及び信頼性と安全性を向上させたハイエンドモデルのクラスII SPDで、AFD-T4シリーズはクラスIにも対応しています。SPD分離器内蔵形、ねじアップ式端子台採用により省スペース、取り付け作業性に優れています。 分離器内蔵による省スペース化と配線工数の低減 SPD分離器(電流ヒューズ)外部SPD分離器は不要です。これにより、省スペース化、配線工数の低減を実現します。 安全にSPDプラグ交換可能なセーフティプラグイン プラグ取り外しレバーの採用により、充電部の近傍に手を近づけること無く、安全にSPDプラグを取り外すことが可能です。また、プラグを外した状態でも、IP20の感電保護が可能です。 適合規格 JIS C 5381-11 クラスI対応 最新のJIS(JIS C 5381-11)に適合し、AFD-T4シリーズはクラスIにも対応しています。 ITotalの強化により1ランク上の総合性能を実現 SPDの基本性能である、公称放電電流In、最大放電電流Imaxは、SPDの1相当たりの性能のため、SPDの総合性能(接地に流すことができる雷電流の合計でJIS C 5381-11では、これを全放電電流ITotal と規定)を示していません。 昭電はSPDの総合性能を重視し、AFDシリーズではITotalを従来品に比べ強化しました。この結果、AFD-T4シリーズ(Imax20kA)の総合性能は従来のImax40kAと等しく、AFD-T2シリーズ(Imax10kA)の総合性能は従来のImax20kAと等しくなります。 ねじアップ式端子台による配線工数の低減 端子カバーの取り外しが不要の脱落防止機構付ねじアップ式端子台の採用により、配線工数を低減します。ネジ端子マーキングが必要な場合は、透明カバーを外して行うことができます。 故障表示、警報接点出力(有り/無しを選択可能) 故障表示は、視認性が良いLED点灯式です。故障接点は信頼性の高い電気式です。SPDに通電が無い状態での、警報接点の不要動作はありません。 公共建築工事標準仕様書、建築設備設計基準適合 公共建築工事標準仕様書(令和4年版)に適合し、建築設備設計基準(令和3年版)に記載する、「低圧用SPDが分離器を内蔵する場合」に適合した製品です。 日本のTOV(一時的過電圧)を考慮した安全性 JIS C 5381-11に規定するTOV値に加え、日本の電源系統の事故により発生するTOV値でも試験を実施し、安全性を確認しています。この日本のTOVは次のJIS改定時に追加される予定です。 進化した安全遮断技術SITS®を採用 SPDに内蔵する新設計の熱分離器は、防護部品(MOV：バリスタ)故障時の発熱による熱分離性能が大幅に向上しました。これによりJIS C 5381-11に規定する「SPDの故障モードを模擬するための追加試験」において、MOVが短絡故障する前(劣化状態)の温度上昇で、MOVを電源幹線から分離することが可能です。 また、内蔵するSPD分離器(高遮容量の電流ヒューズ)と熱分離器との動作協調により、漏れ電流領域から大きな短絡電流まで、SPD単体で遮断可能です。この機能によりSPD故障時の発火の危険性を排除しました。 AFD-T223EAは、分電盤内にD種接地とELCB接地の2種類の接地端子がある場合でも1台のSPDで保護できるよう二つの独立した接地端子を有しています。従来のようにSPDを2台設置する、または接地間にSPDを追加する必要がなくなり、省スペース化、コスト低減が可能になりました。

急な仕様変更へも迅速に対応できます。 i plugは協約形50～100AF、経済形50～400AFの各種ブレーカに対応しています。 i plugパネルカット高さの異なるPLタイプとPHタイプの2種類を用意しています。

南京錠にてブレーカのハンドルをONあるいはOFFのいずれかの位置でロックする装置です。

大きな保護能力 DINレール取り付け、ネジ取り付け対応 プラグインタイプ(点検、交換容易) RoHS規制物質対応

同軸ケーブル用SPDをDINレール(35mm)に取り付けるために必要な部品がそろっています。

ITV・監視カメラを雷サージから保護 ハイビジョンのITVカメラで使用される各種信号伝送規格に対応 電源重畳に対応 RoHS規制物質対応

KD-8000シリーズのアレスタモジュール。 アナログ、デジタル回線を保護する自己復帰型モジュール。

KDαシリーズの心線挿抜の押切工具。 工具先端に心線をカットするはさみと、心線を引き抜くフックがあります。

KDαシリーズの試験用プラグ。 切り分け型になっている為、回線を断にして試験を行う。

KD-8000シリーズのアレスタモジュール。 デジタル回線を保護するアレスタモジュール。

AC電源用アレスタ。 AC電源に入ってくる衝撃性過電圧(サージ)及び継続的過電流から機器を保護します。

KD-8000シリーズの10回線パネル。 結線方法は外線、機器側ともにワイヤラッピング方式でマルチ接続が可能。

【確かな信頼】高インスト特性を採用。一般負荷からトップランナーモータまで高い信頼性で電力を供給します。 【使いやすい製品構造】カセット付付属装置や引出し方向が縦横自在の端子台(TBA)を採用(後付のオプションとなります)

【確かな信頼】高インスト特性を採用。一般負荷からトップランナーモータまで高い信頼性で電力を供給します。 【使いやすい製品構造】カセット付付属装置や引出し方向が縦横自在の端子台(TBA)を採用(後付のオプションとなります)

【確かな信頼】高インスト特性を採用。一般負荷からトップランナーモータまで高い信頼性で電力を供給します。【使いやすい製品構造】カセット付付属装置や引出し方向が縦横自在の端子台(TBA)を採用(後付のオプションとなります)

【確かな信頼】高インスト特性を採用。一般負荷からトップランナーモータまで高い信頼性で電力を供給します。【使いやすい製品構造】カセット付付属装置や引出し方向が縦横自在の端子台(TBA)を採用(後付のオプションとなります)
