BROADCOMのエンコーダ

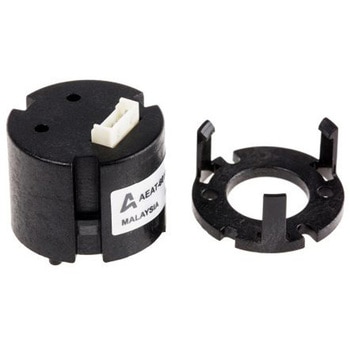

AEAT-601xロータリ磁気エンコーダ. Avago Technologies製のAEAT-6010/6012磁気回転式エンコーダは経済的で、高性能のモジュールです。 これらの回転式エンコーダは10ビット又は12ビットの分解能を備えており、絶対角度位置を検出することで、モータからのフィードバックを正確に示すように設計されています。 使用されているハウジングは、組み立てや用途への統合が簡単です。 適した用途には、自動アセンブリライン、ロボット、機械工具、切断、インデックスコンベヤ、材料を一定の距離まで送り出す機械、光学スキャナ及びXYスキャナがあります。 これらの回転式エンコーダの他の用途には、流量計、ディスペンサ機器、医療、測定機器、計測があります。. 小型サイズなので、狭いスペースでの統合が簡単 3つのワイヤシリアルインターフェイスを使用することで、バイナリ形式の絶対位置データを提供できます。 非接触検出技術 信号調整は不要 電源: 5 V 最大シリアルクロック周波数: 1 MHz 動作温度範囲: -40 → +125 ℃

AEAT-601B Incremental Magnetic Encoder. The AEAT-601B is a low-cost rotary quadrature encoder that converts the rotation of a shaft to a series of pulses on 3 digital output channels. A suitable microcontroller can calculate angular position， speed and rotational direction from the two signals in phase quadrature and one-pulse per revolution index channel. The use of magnetic technology for motion control and sensing activities eliminates mechanical contact and enables this device to be free from mechanical wear and tear. The encoder maximum rotational speed is typically only limited by the application bearing speed.. TTL 2-channel quadrature output + index Resolution: 256 ppr (CPR) Max rotational speed (mechanical): 12000 rpm Max rotational speed (electrical): 7000 rpm Operating temperature range: -40 to +125℃ Supply voltage: +4.5 to +5.5 V Shaft diameter: 6 mm Shaft length: 8.5 ±1.0 mm Applications: Monitoring of shaft speeds， closed-loop (PID) control of DC motors， robots， automation

光学エンコーダ。Avago Technologiesのモーションコントロール光学エンコーダは、2チャンネルと3チャンネルの出力オプションが用意されています。このインクリメンタルエンコーダは、モーションコントロールに光学技術を利用しています。インクリメンタルエンコーダは、位置フィードバックを増分値で提供します。フィードバック信号が常に開始位置又は原点位置を基準とするのに対し、インクリメンタルエンコーダは一意に定義された相対位置を提供します。Avago Technologiesは、光反射型インクリメンタルエンコーダと光透過型インクリメンタルエンコーダの両方を提供しています。この製品は、ユーザー統合型エンコーダモジュールとして、又は完全収納型やインクリメンタルエンコーダキットとして使用できます。この光学式エンコーダシリーズは、さまざまな用途に正確な位置決めと速度検知を提供します。使用可能な用途： プリンタ コピー機 スキャナ サーボ / ステッピングモータのフィードバックシステム ロボットアーム ウエハー処理機械

光学エンコーダ. Avago Technologiesのモーションコントロール光学エンコーダは、2チャンネルと3チャンネルの出力オプションが用意されています。このインクリメンタルエンコーダは、モーションコントロールに光学技術を利用しています インクリメンタルエンコーダは、位置フィードバックを増分値で提供します。 フィードバック信号が常に開始位置又は原点位置を基準とするのに対し、インクリメンタルエンコーダは一意に定義された相対位置を提供します。 Avago Technologiesは、光反射型インクリメンタルエンコーダと光透過型インクリメンタルエンコーダの両方を提供しています。この製品は、ユーザー統合型エンコーダモジュールとして、又は完全収納型やインクリメンタルエンコーダキットとして使用できます。この光学式エンコーダシリーズは、さまざまな用途に正確な位置決めと速度検知を提供します。. 使用可能な用途： プリンタ コピー機 スキャナ サーボ / ステッピングモータのフィードバックシステム ロボットアーム ウエハー処理機械

光学エンコーダ. Avago Technologiesのモーションコントロール光学エンコーダは、2チャンネルと3チャンネルの出力オプションが用意されています。このインクリメンタルエンコーダは、モーションコントロールに光学技術を利用しています インクリメンタルエンコーダは、位置フィードバックを増分値で提供します。 フィードバック信号が常に開始位置又は原点位置を基準とするのに対し、インクリメンタルエンコーダは一意に定義された相対位置を提供します。 Avago Technologiesは、光反射型インクリメンタルエンコーダと光透過型インクリメンタルエンコーダの両方を提供しています。この製品は、ユーザー統合型エンコーダモジュールとして、又は完全収納型やインクリメンタルエンコーダキットとして使用できます。この光学式エンコーダシリーズは、さまざまな用途に正確な位置決めと速度検知を提供します。. 使用可能な用途： プリンタ コピー機 スキャナ サーボ / ステッピングモータのフィードバックシステム ロボットアーム ウエハー処理機械
