6ページ目: 押しボタンスイッチ本体
「取付穴径(Φmm)」から絞り込む
種類非照光式
保護構造IP65
端子形状ねじ端子
取付穴径(Φmm)22
品名押釦スイッチ
種類非照光式
規格UL、CSA、TUV
保護構造IP65/IP65F
端子形状ねじ端子
定格絶縁電圧(V)AC/DC600
定格周波数(Hz)50/60
端子ねじ角ワッシャ付M3.5プラス・マイナス両用ねじ(セルフアップ式)
保存温度(℃)-40～80
絶縁抵抗(MΩ)充電部対アース間・異極充電部間：100以上(DC500Vメガ-にて)
使用周囲温度(℃)-10～70(ただし、氷結、結露なきこと)
取付穴径(Φmm)22.3
電気的耐久性50万回以上(AC220V 6Aにて)・100万回以上(AC220V 3Aにて)
短絡保護装置Fuse 15A
定格インパルス耐電圧(kV)6
汚染度(使用環境)3
耐振動共振試験：複振幅0.1mm・周波数10～55Hz、定振動耐久試験：複振幅3.0mm・周波数16.7Hz
開閉頻度(回/時)1200(使用率40%)
開放熱電流(A)10
耐電圧(V/min)充電部対アース間・異極充電部間：AC2500
条件付短絡電流(A)1000
相対湿度(%RH)盤内：45～85(-5～40℃にて)(ただし、氷結、結露なきこと)
耐衝撃(誤動作)(m/s2)100
耐衝撃(耐久)(m/s2)500
種類非照光式
動作方式プッシュロック/ターンリセット
ボタン色赤
取付穴径(Φmm)16
仕様防油形
操作部の裏面取付方式により、パネル厚による調整が不要
2方向からの配線が可能
業界最短の奥行寸法を実現
充電部保護カバーを標準付属
トリガーアクション機構を採用した非常停止用押しボタンスイッチを用意(IEC、EN規格)
パネルカット寸法Φ25.5mmへも使用が可能
標準品でUL/CSA規格およびTUV(EN規格)を認定取得
CEマーク表示をしています
材質丸リング：樹脂製
種類非照光式
保護構造IP65
ボタン形状丸(フルガード形)
端子形状ねじ端子
フレーム丸フレーム
定格絶縁電圧(V)AC/DC600
動作方式モメンタリ
端子ねじ角ワッシャ付M3.5プラス・マイナス両用ねじ(セルフアップ式)
保存温度(℃)-40～+80
絶縁抵抗(MΩ)100以上(DC500Vメガーにて)
相対湿度45～85%RH(-5～+40℃にて)(ただし、氷結、結露なきこと)
使用周囲温度(℃)-20～+70(ただし、氷結、結露なきこと)
取付穴径(Φmm)22.3/25.5
機械的耐久性500万回以上
電気的耐久性AC220V6Aにて50万回以上AC220V3Aにて100万回以上
短絡保護装置Fuse 15A
条件付短絡電流1000A
定格インパルス耐電圧(kV)6
汚染度(使用環境)3
耐衝撃(m/s2)誤動作：100、耐久性：500
耐振動共振試験：複振幅0.1mm 周波数10～55Hz、定振動耐久試験：複振幅3.0mm 周波数16.7Hz
開閉頻度(回/時)1200(使用率40%)
耐電圧(V/min)充電部対アース間・異極充電部間：AC2500
ボタン部寸法(mm)Φ24
RoHS
8Nスタンダードプッシュスイッチは、"8"シリーズ押ボタンスイッチの基本形で、モーメンタリー、オルタネー卜の両タイプがあります。
ボタンはΦ8、Φ10 、Φ15の3種類があり、色はそれぞれ8色用意してありますので、パネルデザインに合わせてカラーをお選びください。
種類非照光式
ボタン色白・赤・黒・グレー・緑・青・オレンジ・黄
ボタン形状丸
取付穴径(Φmm)6.5/6.4(ロッキングリングを使用しない場合)
付属品ロックナット×2個、ロックワッシャ×1個、ロッキングリング×1個、カラーボタンは、上記12種類の中から1つを形名にてご指定ください。
RoHS指令(10物質対応)対応
種類非照光式
保護構造IP65
ボタン形状丸(大形フルガード付)
端子形状ねじ端子
取付穴径(Φmm)25
種類非照光式
保護構造IP40
ボタン形状長角+長角
端子形状ねじ端子
ボタン色ON側：黒/OFF側：赤
動作方式2点自己保持形
取付穴径(Φmm)30
種類照光式
保護構造IP65
ボタン形状丸
取付穴径(Φmm)16.2
適合パネル厚さ(mm)0.5～3.2
種類照光式
動作方式オルタネイト
ボタン形状丸(突形)
取付穴径(Φmm)22
端子形状ねじ端子
保護構造IP65
照光種別LED
種類照光式
動作方式モメンタリ
ボタン形状角(突形)
取付穴径(Φmm)22
端子形状ねじ端子
保護構造IP65
照光種別LED
種類照光式
保護構造IP65
ボタン形状丸(平形レンズ)
動作方式モメンタリ
照光種別LED
取付穴径(Φmm)22
種類照光式
動作方式モメンタリ
ボタン形状丸(突形レンズ)
取付穴径(Φmm)22
保護構造IP65
照光種別LED
高容量、コンパクトな押ボタンスイッチ。高容量しゃ断を要する電源用スイッチとしても使用可能。微小負荷(最小適用負荷DC5V 1mA)から高容量負荷まで開閉可能。
質量(g)約3.2
保護構造IEC IP40
保存温度(℃)-25～65(ただし、氷結、結露のないこと)
絶縁抵抗(MΩ)100以上(DC500V絶縁抵抗計にて)
使用周囲温度(℃)-10～55(ただし、氷結、結露のないこと)
接触抵抗(mΩ)100以下(初期値)
安全規格UL(File No. E41515)、CSA(File No. LR45258)、CCC(GB/T14048.5)
電気的耐久性5万回以上
感電保護クラスClass Ⅱ
PTI(トラッキング特性)175
汚染度(使用環境)3(IEC60947-5-1)
動作に必要な力(OF)(N)最大2.45
操作部形状正方形
戻りの力(N)RF：最小0.15
耐電圧(V/min)同極端子間：AC600 50/60Hz/各端子とアース間：AC2000 50/60Hz
衝撃(誤動作)(m/s2)最大150(誤動作1ms)
衝撃(耐久)(m/s2)500
使用周囲湿度(%RH)35～85
振動(誤動作)Hz10～55 複振幅1.5mm(誤動作1ms)
全体の動きT.T(参考)(mm)約2
胴体形状小形角胴形
タッチ感触、保護機能を向上(メーカー比)さらに胴体長23mmの短胴化実現。小形で、しかも切れ味の良いソフトな操作感触。LEDで5色(赤、黄、緑、白、青)実現。(青には緑色のLEDを使用)。好感触内蔵マイクロスイッチでタッチ感アップ。マイクロスイッチ内蔵による保護機能アップ。(メーカー比)。チップLEDで均一な面照光を実現。パネルへの取りつけは前面からワンタッチ。
質量(g)約10
保護構造IP00
照光方式照光 (LED)
耐電圧同極端子間、LED端子間(LEDを取りつけていない状態)：AC1000V 50/60Hz 1min/異極端子間、充電金属部とアース間、各端子と非充電金属部間：AC2000V 50/60Hz 1min
端子種別タブ端子 (#110)
保存温度(℃)-25～+65(ただし、氷結、結露のないこと)
光源LED
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
使用周囲温度(℃)-10～+50(ただし、氷結、結露のないこと)
耐衝撃(耐久)最大500m/s2
使用周囲湿度35～85%RH
耐振動(誤動作)10～55Hz 複振幅1.5mm(誤動作1ms)
耐衝撃(誤動作)最大200m/s2(誤動作1ms以内)
最小適合負荷DC5V 1mA
電気的耐久性10万回以上(定格負荷)
感電保護クラスClass Ⅱ
PTI(トラッキング特性)175
汚染度(使用環境)3(IEC60947-5-1)
動作に必要な力(OF)(N)最大3.92
戻りの力(N)最小0.49
動作までの動きPT最大2.5mm
全体の動きT.T(参考)約3mm
分割方式無分割
胴体形状角胴形
胴体長20mm、丸胴形Φ12シリーズ。高輝度で均一な面照光。丸胴形のため穴あけが容易。小形で良好な操作感触を実現。
ストローク(mm)ロックストロークLTA：最小0.5
保護構造IP40
照光方式非照光
端子の種類はんだづけ端子
端子種別はんだづけ端子
保存温度(℃)-25～65(ただし、氷結、結露のないこと)
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
使用周囲温度(℃)-10～55(ただし、氷結、結露のないこと)
取付穴径(Φmm)12
安全規格UL(File No. E41515)/CSA(File No. LR45258)/CCC(GB/T14048.5)
電気的耐久性10万回以上
感電保護クラスClass Ⅱ
PTI(トラッキング特性)175
接触形式双断形
汚染度(使用環境)3(IEC60947-5-1)
動作に必要な力(OF)(N)最大2.45
操作部形状正方形
戻りの力(N)RF：最小0.29
動作までの動きPT最大2.5mm
耐電圧(V/min)同極端子間、ランプ端子間(白熱ランプ、LEDランプは取りつけない場合)：AC2500 50/60Hz/異極端子、各端子とアース間：AC2000 50/60Hz
衝撃(誤動作)(m/s2)最大150(誤動作1ms以内)
衝撃(耐久)(m/s2)最大500
使用周囲湿度(%RH)35～85
振動(誤動作)Hz10～55 複振幅1.5mm(誤動作1ms以内)
全体の動きT.T(参考)(mm)約3.5
胴体形状丸胴形(Φ12mm)
分離形で丸胴形Φ16シリーズ。業界最小クラス28.5mmの短胴化。スイッチユニットの着脱が可能。一般負荷と微小負荷どちらにも使用可能な共用接点。配線しやすさを考慮した端子配列。EN60947-5-1認証。
LED照光式プッシュスイッチ。各種Φ16mm取付品の代替やコストを抑えたい場合にお勧めです。
LED照光式プッシュスイッチ。各種Φ16mm取付品の代替やコストを抑えたい場合にお勧めです。
種類非照光式
ボタン色クリーム
動作方式オルタネイト
動作特性オルタネイト
絶縁抵抗(MΩ)100以上(MIN)/DC500V
取付穴径(Φmm)1.6
接触抵抗(mΩ)20以下(MAX)
絶縁耐圧AC 1000V 1分間
回路SPST(2P)
スイッチ特性OFF-ON
電流容量1A125V.AC 1A30V.DC 0.2A250V.AC
RoHS指令(10物質対応)対応
1個
￥149
税込￥164
当日出荷
種類照光式
動作方式モメンタリ
ボタン形状丸(平形)
取付穴径(Φmm)22
端子形状ねじ端子
保護構造IP20
種類非照光式
動作方式プッシュロック/鍵リセット
ボタン色赤
ボタン形状キノコ(大形)
取付穴径(Φmm)22
端子形状ねじ端子
保護構造IP65
種類非照光式
保護構造IP66
ボタン形状キノコ(大形)
端子形状はんだ端子/タブ端子
取付穴径(Φmm)22
種類照光式
ボタン形状長角(3方向バリア)
取付穴径(Φmm)16.2
保護構造IP65
適合パネル厚さ(mm)0.5～3.2
種類照光式
保護構造IP65/IP65F
ボタン形状長角(平形)
端子形状はんだ端子/タブ端子
保存温度(℃)-40～+70
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
相対湿度45～85%RH(-5～+40℃にて)(ただし、氷結、結露なきこと)
使用周囲温度(℃)-10～+55(ただし、氷結、結露なきこと)
短絡保護装置gG 2A (IEC60269 ヒューズ)
条件付短絡電流1000A
耐衝撃(m/s2)誤動作：100、耐久性：500
耐電圧(V/min)充電部対アース間・異極充電部間：AC2000
種類非照光式
動作方式プッシュロック/ターンリセット
ボタン色赤
ボタン形状キノコ
取付穴径(Φmm)16
保護構造IP65
仕様防油形
品名プッシュロック形押しボタンスイッチ
胴体長20mm、丸胴形Φ12シリーズ。高輝度で均一な面照光。丸胴形のため穴あけが容易。小形で良好な操作感触を実現。
質量(g)約5(照光タイプ〈1a1b〉の場合)
保護構造IP40
照光方式照光 (LED)
耐電圧同極端子間、ランプ端子間(白熱ランプ、LEDランプは取りつけない場合)：AC2500V 50/60Hz 1min/異極端子、各端子とアース間：AC2000V 50/60Hz 1min
端子種別はんだづけ端子
保存温度(℃)-25～+65(ただし、氷結、結露のないこと)
光源LED
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
使用周囲温度(℃)-10～+55(ただし、氷結、結露のないこと)
取付穴径(Φmm)12
耐衝撃(耐久)最大500m/s2
使用周囲湿度35～85%RH
耐振動(誤動作)10～55Hz 複振幅1.5mm(誤動作1ms)
耐衝撃(誤動作)最大150m/s2(誤動作1ms以内)
最小適合負荷DC5V 1mA
電気的耐久性10万回以上
感電保護クラスClass Ⅱ
PTI(トラッキング特性)175
汚染度(使用環境)3(IEC60947-5-1)
動作に必要な力(OF)(N)最大2.45
戻りの力(N)最小0.29
動作までの動きPT最大2.5mm
全体の動きT.T(参考)約3.5mm
胴体形状丸胴形(Φ12mm)
種類非照光式
動作方式モメンタリ
ボタン形状丸(平形)
取付穴径(Φmm)30.5(+0.5～0)
端子形状ねじ端子
保護構造IP65防油形
形状平形(金属リング)
材質(リング)金属
耐電圧(V/min)充電部とアースの間/AC2200
定格絶縁電圧(V)AC/DC600
絶縁抵抗(MΩ)100以上(500V)
相対湿度45～85%
耐温性40℃ 93% 96時間
温度上昇40K以下
使用周囲温度(℃)-20～55
接触抵抗(mΩ)30以下
耐寒耐熱温度(℃)-40～70
標高(m)2000以下
耐衝撃(m/s2)(誤動作)100/(耐久性)500
耐振動(m/s2)(耐久)15
定格通電電流(A)10(接点部)
開閉頻度(回/時)1800
強度(操作部)250N 1分間、(端子部)0.8N・m 15秒間
コンタクトユニットHC形(密着取付ができます。)
定格使用電流(A)AC-15級(誘導負荷)：24V/10、48V/10、110V/6、220V/4、440V/1.5DC-13級(誘導負荷)：24V/6、48V/2、110V/0.7、220V/0.3DC-12級(抵抗負荷)：24V/6、48V/3、110V/2、220V/1
操作力(N)約11(接点構成1a1b)
機械的耐久性500万回
電気的耐久性100万回
RoHS指令(10物質対応)対応
ボタン形状：正角平形。動作方式：モーメンタリ。取付穴径：Φ22
動作方式モメンタリ
保護構造IP65
仕様●動作種別：D1

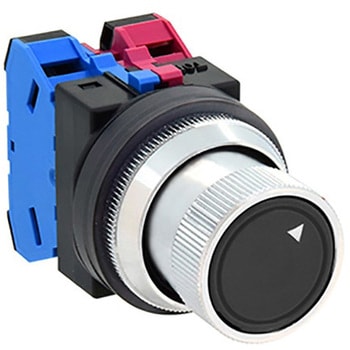

品名セレクタスイッチ(亜鉛ダイカスト製)
保護構造IP65
接点構成2a
端子形状M3.5ねじ端子
ノッチ角度(°)90
ノッチ数2
取付穴径(Φmm)30.5(0～0.5)
接点材質銀
操作部形状リング操作形
材質(リング)金属(クロームメッキ)
端子カバー一体形
1個
￥1,998
税込￥2,198
翌日出荷
