9ページ目: 押しボタンスイッチ本体
「取付穴径(Φmm)」から絞り込む
RoHS
仕様RS Pro 19mmステンレス鋼SPSTモメンタリ式押しボタン、特長と利点：IP67定格、長さが短く、スペースに制約のある用途に使用できます。銀めっき銅のコンタクトで確実に接続します。代表的用途：医療機器、産業用制御機器、通信機器、高級ホビー用スイッチ
規格cULus認定E187490、ENEC18、IK10
アクチュエータの種類丸形
定格電圧(V)AC250
接点構成SPDT
ボタン色銀
動作特性モーメンタリ
ケース色ナチュラル
端末仕様Solder Pin
保護等級IP67
照明あり
LED色白
材質(コンタクト)銅
RoHS指令(10物質対応)対応
カットアウト直径(Φmm)(パネル)19.2
実装タイプパネルマウント
コンタクト定格電流(A)5
コンタクト定格電圧(V)AC250
1個
￥3,698
税込￥4,068
当日出荷
種類照光式
ボタン形状丸(平形リング照光)
取付穴径(Φmm)22.3
保護構造IP65
種別照光押ボタンスイッチ
照光種別LED
本体形状分離形
全面照光。LEDによる全面照光で小形、口ーコストの操作用スイッチです。コンパクト設計により□7.5、Φ7.5、□10、Φ10で赤、緑、黄の3色の全面照光面をもっています。
フリーチョイス。同一パネル面上に取付可能な、ソフトなクリック感触を有するラバーコンタクトと、シャープな感触のメタルコンタクトの2種類を用意しました。用途によっていずれかをお選びください。
プリント基板専用。端子ピッチはすべてインチサイズ(2.54 ミリの倍数)です。独自の端子形状により、はんだディップ時のプリント基板面からの浮き上がりがありません。
はんだ耐熱性の向上。端子構造の改善により、はんだ熱による接点の接触障害を防止し信頼性を向上させ、かつ同極に2本ずつ端子を配置して端子にジャンパー線としての機能を付加しました。
ストローク(mm)1
種類照光式
使用温度範囲(℃)-25～+70
定格DC12V 10mA Max. 10μA Min
接点金メッキ
ボタン形状丸・角
動作方式モメンタリ
機構ラバーコンタクト
輝度普通輝度
絶縁抵抗(MΩ)100以上(DC100V)
保存温度範囲(℃)-40～+70
接触抵抗(Ω)500以下(DC2V 1mA 1.47N {150gf}荷重時)
RoHS指令(10物質対応)対応
バウンシング3ms以下(初期値)
電気的寿命10万回
耐電圧(V)AC250 1分間
作動力0.98±0.39N(ピーク荷重)
取付は、パネル孔に挿入するだけで固定できるスナップイン取付方式を採用。
端子部は、コネクターがワンタッチで取付けられます。
PC基板を使用しないコネクター一体型端子。
ドーム形接点の採用によりシャープなクリック感を実現。
用途アミューズメント用遊戯具の操作用ボタン。
各種信号入力用操作ボタンとして最適です。
ストローク(mm)0.25
種類照光式
使用温度範囲(℃)-25～+70
定格1VA Max.(DC48V Max.50mA Max.)0.5mA Min.
接点銀メッキ
ボタン形状丸
ボタン色グレー
動作方式モメンタリ
絶縁抵抗(MΩ)100以上(DC100V)
接触抵抗(mΩ)100以下(AC200μV 1.5mA 1.96N 荷重時)
保存温度範囲(℃)-40～+70
RoHS指令(10物質対応)対応
バウンシング10ms以下(初期値)
電気的寿命30万回
耐電圧(V)AC250 1分間
作動力1.37±0.39N(ピーク荷重)
1個
￥539
税込￥593
当日出荷
全面照光。LEDによる全面照光で小形、口ーコストの操作用スイッチです。コンパクト設計により□7.5、Φ7.5、□10、Φ10で赤、緑、黄の3色の全面照光面をもっています。
フリーチョイス。同一パネル面上に取付可能な、ソフトなクリック感触を有するラバーコンタクトと、シャープな感触のメタルコンタクトの2種類を用意しました。用途によっていずれかをお選びください。
プリント基板専用。端子ピッチはすべてインチサイズ(2.54 ミリの倍数)です。独自の端子形状により、はんだディップ時のプリント基板面からの浮き上がりがありません。
はんだ耐熱性の向上。端子構造の改善により、はんだ熱による接点の接触障害を防止し信頼性を向上させ、かつ同極に2本ずつ端子を配置して端子にジャンパー線としての機能を付加しました。
鉛フリーはんだ付け対応品。ユーザーサイドで鉛フリーはんだが使えるよう、高耐熱樹脂を採用しました。
ストローク(mm)0.25
種類照光式
使用温度範囲(℃)-25～+70
定格1VA Max.(DC48V Max.50mA Max.)0.5mA Min.
接点銀メッキ
ボタン形状丸・角
動作方式モメンタリ
機構メタルコンタクト
輝度普通輝度
絶縁抵抗(MΩ)100以上(DC100V)
接触抵抗(mΩ)100以下(AC200μV 1.5mA 1.96N{200gf}荷重時)
保存温度範囲(℃)-40～+70
RoHS指令(10物質対応)対応
バウンシング10ms以下(初期値)
電気的寿命30万回
耐電圧(V)AC250 1分間
作動力1.37±0.39N(ピーク荷重)
高信頼性。接触部にツインコンタクトのクリップ機構を採用。
丸洗い洗浄が可能。全タイプ完全密封構造。
微小電流用。接触部には金メッキを施してありますので、微小電流領域での使用に最適。
プリント基板専用。端子ピッチはすべてインチ(2.54mm)サイズ。
UL規格認定品。APEタイプは全品種UL規格認定品です。
種類非照光式
動作方式モメンタリ
ボタン形状丸
取付穴径(Φmm)2.5
絶縁抵抗(MΩ)(初期)500以上(DC250V)
接触抵抗(mΩ)50以下(AC200μV 1.5mA)
保存温度範囲(℃)-40～+85
使用温度範囲(℃)-20～+85
電気的寿命最大定格にて10000回、0.4VAにて30000回
耐電圧(V)AC250 1分間
定格0.4VA AC、DC 最大：AC/DC48V 50mA、最小：AC/DC20mV 1μA
タイプ洗浄プッシュタイプ
スイッチON-(ON)
操作部形状スタンダード
作動力0.78～2.94N
RoHS指令(10物質対応)対応
種類照光式
動作方式プッシュロック/ターンリセット
照光色赤
ボタン形状丸
取付穴径(Φmm)22
端子形状ねじ端子
保護構造IP65
ボタン寸法(Φmm)38
種類非照光式
保護構造IP65
ボタン形状丸
ボタン色赤
動作方式プッシュロック/ターンリセット
取付穴径(Φmm)16
ボタン寸法(Φmm)30
種類照光式
ボタン形状丸(突形)
取付穴径(Φmm)30
端子形状ねじ端子
保護構造IP65
種別照光押ボタンスイッチ
定格使用電圧(V)AC/DC24
照光種別LED
本体形状一体形
接点材質銀接点
種類照光式
ボタン形状丸(平形)
取付穴径(Φmm)22
端子形状ねじ端子
保護構造IP20
種別照光押ボタンスイッチ
照光種別LED
本体形状分離形
接点材質銀接点
種類非照光式
動作方式モーメンタリ
保護構造IP67相当
仕様ヒステリシス：0.02mm
材質(ゴムシール)VMQ70°、(ケース・ナット)SUS303
ストローク(mm)3.5
取付M16 ナット締付トルク20N・m 以下
繰返し精度(mm)±0.04
動作までの動きPT1.2mm
種別セレクタスイッチ
形状丸形
種類非照光式
保護構造IP65
取付穴(mm)Φ18.2(0～0.2)
保存温度(℃)-30～80(ただし、氷結しないこと)
絶縁抵抗(MΩ)100以上(DC500Vメガ)
使用周囲温度(℃)-25～60(ただし、氷結しないこと)
接触抵抗(mΩ)50以下(初期値)
動作セレクタ
耐電圧(V/min)(スイッチ部)充電部とアース間：AC2000、異極端子間：AC2000、同極端子間：AC1000
ベゼル色黒
ベゼルサイズ(mm)Φ22
使用周囲湿度(%RH)30～85(ただし、結露しないこと)
耐振動(誤動作)(Hz)5～55、片振幅0.5mm
耐振動(耐久)(Hz)5～55、片振幅0.5mm
機械的寿命(万回)25以上
電気的寿命(万回)10以上(開閉頻度1200回/時)
耐衝撃(誤動作)(m/s2)100
耐衝撃(耐久)(m/s2)1000
種類照光式
動作方式セレクタ
ボタン形状丸
取付穴径(Φmm)18.2
保護構造IP65
種別照光セレクタスイッチ
色ベゼル色：メタル調
定格使用電圧(V)AC/DC24
照光種別LED
種類非照光式
動作方式モメンタリ
ボタン形状丸(特大形ガード付)
取付穴径(Φmm)30
端子形状ねじ端子
保護構造IP65

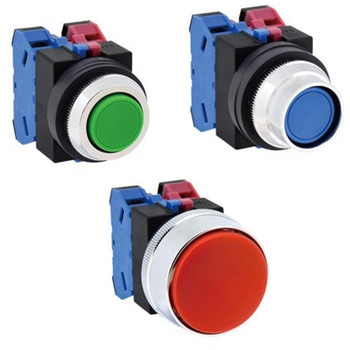

種類非照光式
保護構造IP65
端子形状ねじ端子
動作方式モメンタリ
取付穴径(Φmm)30
種類非照光式
ボタン形状丸(大形フルガード付)
取付穴径(Φmm)30
端子形状ねじ端子
保護構造IP65
種類非照光式
動作方式モメンタリ
ボタン形状丸(特大形ガード付)
取付穴径(Φmm)30
端子形状ねじ端子
保護構造IP65
種類照光式
ボタン形状丸(平形レンズ)
取付穴径(Φmm)25.3
保護構造IP65
色黒色樹脂ベゼル
照光種別LED
種類非照光式
ボタン形状角(平形)
取付穴径(Φmm)22
端子形状ねじ端子
保護構造IP65
種類非照光式
保護構造IP65
ボタン形状丸(突形)
照光種別ボタン
取付穴径(Φmm)16
種類照光式
動作方式オルタネイト
ボタン形状丸(突形フルガード付)
取付穴径(Φmm)22
端子形状ねじ端子
保護構造IP65
照光種別LED
種類照光式
保護構造IP65/IP65F
ボタン形状長角(平形)
端子形状はんだ端子/タブ端子
保存温度(℃)-40～+70
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
相対湿度45～85%RH(-5～+40℃にて)(ただし、氷結、結露なきこと)
使用周囲温度(℃)-10～+55(ただし、氷結、結露なきこと)
電気的耐久性AC220V 0.7Aにて；10万回以上
短絡保護装置gG 2A (IEC60269 ヒューズ)
条件付短絡電流1000A
耐衝撃(m/s2)誤動作：100、耐久性：500
開閉頻度(回/時)1200(使用率40%)
耐電圧(V/min)充電部対アース間・異極充電部間：AC2000
保護構造IP65
照光方式照光 (LED)
耐電圧同極端子間、各端子とアース間：AC2500V 50/60Hz 1min
端子種別ねじ締め端子 (M3.5)
使用電圧(V)AC/DC24
保存温度(℃)-40～+70(ただし、氷結、結露のないこと)
光源LED
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
使用周囲温度(℃)-20～+55(ただし、氷結、結露のないこと)
接触抵抗(mΩ)100以下(初期値)
耐衝撃(耐久)最大1000m/s2
使用周囲湿度35～85%RH
耐振動(誤動作)10～55Hz 複振幅1.5mm(誤動作1ms)
耐衝撃(誤動作)最大600m/s2(誤動作1ms以内)
電気的耐久性50万回以上
感電保護クラスClass Ⅱ
PTI(トラッキング特性)175
汚染度(使用環境)3(IEC60947-5-1)
定格ランプ電流(A)8
全体の動きT.T(参考)最大約5.5mm(1a1b接点の場合)
全体の動きに必要な力(TTF)最大29.4N(1a1b接点の場合)
胴体形状丸胴形(Φ22/25mm共用)
種類非照光式
動作方式プッシュロック/ターンリセット
ボタン色赤
ボタン形状丸
取付穴径(Φmm)25.5(+0.5～0)
端子形状ねじ端子
保護構造IP65防油形
形状プッシュロックきのこ形(金属リング)
材質(リング)金属
耐電圧(V/min)充電部とアースの間/AC2200
定格絶縁電圧(V)AC/DC600
絶縁抵抗(MΩ)100以上(500V)
相対湿度45～85%
耐温性40℃ 93% 96時間
温度上昇40K以下
使用周囲温度(℃)-20～55
接触抵抗(mΩ)30以下
耐寒耐熱温度(℃)-40～70
標高(m)2000以下
耐衝撃(m/s2)(誤動作)100/(耐久性)500
耐振動(m/s2)(耐久)15
定格通電電流(A)10(接点部)
開閉頻度(回/時)1800
強度(操作部)375N 1分間、(端子部)0.8N・m 15秒間
コンタクトユニットHC形(密着取付ができます。)
定格使用電流(A)AC-15級(誘導負荷)：24V/10、48V/10、110V/6、220V/4、440V/1.5DC-13級(誘導負荷)：24V/6、48V/2、110V/0.7、220V/0.3DC-12級(抵抗負荷)：24V/6、48V/3、110V/2、220V/1
RoHS指令(10物質対応)対応
形状平形(金属リング)
種類非照光式
保護構造IP65防油形
ボタン形状丸(平形)
端子形状ねじ端子
定格絶縁電圧(V)AC/DC600
動作方式オルタネイト
温度上昇40K以下
絶縁抵抗(MΩ)100以上(500V)
相対湿度45～85%
使用周囲温度(℃)-20～55
取付穴径(Φmm)30.5(+0.5～0)
接触抵抗(mΩ)30以下
耐寒耐熱温度(℃)-40～70
操作力(N)約12(接点構成1a1b)
定格使用電流(A)AC-15級(誘導負荷)：24V/10、48V/10、110V/6、220V/4、440V/1.5DC-13級(誘導負荷)：24V/6、48V/2、110V/0.7、220V/0.3DC-12級(抵抗負荷)：24V/6、48V/3、110V/2、220V/1
機械的耐久性50万回
電気的耐久性50万回
標高(m)2000以下
耐衝撃(m/s2)(誤動作)100/(耐久性)500
耐振動(m/s2)(耐久)15
定格通電電流(A)10(接点部)
開閉頻度(回/時)1800
強度(操作部)250N 1分間、(端子部)0.8N・m 15秒間
RoHS指令(10物質対応)対応
コンタクトユニットHC形(密着取付ができます。)
材質(リング)金属
耐温性40℃ 93% 96時間
耐電圧(V/min)充電部とアースの間/AC2200
動作方式モメンタリ
ボタン色ON側：黒/OFF側：赤
保護構造IP40
保存温度(℃)-40～80(ただし、氷結しないこと)
使用周囲温度(℃)-25～50(ただし、氷結しないこと)
使用周囲湿度45～85%RH(ただし、結露しないこと)
プッシュロックターンリセット
動作方式プッシュロックターンリセット
照光色赤
ボタン形状丸形(Φ29中形)
取付穴径(Φmm)22.3(0～0.4)
端子形状M3.5ねじ端子
保護構造IP65
照光種別LED
定格絶縁電圧(V)600
保存温度(℃)-40～80(ただし、氷結しないこと)
絶縁抵抗(MΩ)100以上(DC500Vメガ)
使用周囲温度(℃)-25～50(ただし、氷結しないこと)
接触抵抗(mΩ)50以下(初期値)
耐振動(耐久)30Hz、片振幅1.5mm
耐振動(誤動作)5～50Hz、片振幅0.5mm
定格通電電流(A)10
耐電圧(V/min)AC2500(充電部と非充電部間)
使用周囲湿度(%RH)45～85(ただし、結露しないこと)
機械的寿命(万回)50以上
電気的寿命(万回)50以上(開閉頻度900回/時、使用率40%で開閉)(負荷条件AC220V 3A(AC-15))
耐衝撃(誤動作)(m/s2)100
耐衝撃(耐久)(m/s2)1000
種類非照光式
保護構造IP65
ボタン形状角(平形)
端子形状ねじ端子
端子ねじM3.5
保存温度(℃)-40～80(ただし、氷結しないこと)
使用周囲温度(℃)-25～60(ただし、氷結しないこと)
取付穴径(Φmm)22
使用周囲湿度45～85%RH(ただし、結露しないこと)
定格使用電流(A)抵抗負荷：DC24V：8、DC48V：4、DC110V：2.2、DC220V：1.1、AC24V：10、AC50V：10、AC110V：10、AC220V：6、AC440V：2
接点材質銀接点
