用途深堀り溝加工
刃径(Φmm)4
シャンク径(Φmm)6
材質超硬
刃長(mm)4
刃数2
全長(mm)110
表面処理NaNo TiAlN コーティング
ボール半径R(mm)2
ねじれ角(°)30
適合被削材種炭素鋼、合金鋼、鋳鉄、プリハードン鋼・焼入鋼 40HRC～55HRC：◎、ステンレス、チタン合金、耐熱合金：○
刃径公差(mm)0～-0.020
1本
￥4,498
税込￥4,948
4日以内出荷
用途側面加工、肩削り、溝加工
材質超硬
刃数6
表面処理AlTiN コーティング
ねじれ角(°)45
適合被削材種プリハードン鋼・焼入鋼 55HRC～68HRC：◎、プリハードン鋼・焼入鋼～50HRC：○
用途側面加工、肩削り、溝加工
刃径(Φmm)14
シャンク径(Φmm)14
材質超硬
刃長(mm)40
刃数4
全長(mm)100
タイプ2
表面処理AlTiN コーティング
ねじれ角(°)45
適合被削材種プリハードン鋼・焼入鋼 55HRC～68HRC：◎、プリハードン鋼・焼入鋼～50HRC：○
刃径公差(mm)0～-0.030
1本
￥16,980
税込￥18,678
4日以内出荷
用途側面加工、肩削り、溝加工
刃径(Φmm)10
シャンク径(Φmm)10
材質超硬
刃長(mm)30
刃数2
全長(mm)100
タイプ2
表面処理AlTiN コーティング
ねじれ角(°)35
適合被削材種プリハードン鋼・焼入鋼 55HRC～68HRC：◎、プリハードン鋼・焼入鋼～50HRC：○
刃径公差(mm)0～-0.020
1本
￥8,998
税込￥9,898
4日以内出荷
用途側面加工、肩削り、溝加工
材質超硬
刃数2
表面処理AlTiN コーティング
ねじれ角(°)35
適合被削材種プリハードン鋼・焼入鋼 55HRC～68HRC：◎、プリハードン鋼・焼入鋼～50HRC：○
用途曲面加工、ポケット加工、R溝加工
材質超硬
刃数2
表面処理AlTiN コーティング
ねじれ角(°)35
適合被削材種プリハードン鋼・焼入鋼 55HRC～68HRC：◎、プリハードン鋼・焼入鋼～50HRC：○
用途曲面加工、ポケット加工、R溝加工
材質超硬
刃数2
表面処理AlTiN コーティング
ねじれ角(°)35
適合被削材種プリハードン鋼・焼入鋼 55HRC～68HRC：◎、プリハードン鋼・焼入鋼～50HRC：○
用途側面加工、肩削り、溝加工
材質超硬
刃数6
表面処理TiAlN コーティング
ねじれ角(°)45
適合被削材種炭素鋼、合金鋼、鋳鉄、プリハードン鋼・焼入鋼～40HRC：◎、ステンレス、プリハードン鋼・焼入鋼～50HRC：○
用途側面加工、肩削り、溝加工
材質超硬
刃数6
表面処理TiAlN コーティング
ねじれ角(°)45
適合被削材種炭素鋼、合金鋼、鋳鉄、プリハードン鋼・焼入鋼～40HRC：◎、ステンレス、プリハードン鋼・焼入鋼～50HRC：○
用途深堀り溝加工
材質超硬
刃数2
表面処理TiAlN コーティング
ねじれ角(°)35
適合被削材種炭素鋼、合金鋼、鋳鉄、プリハードン鋼・焼入鋼～40HRC：◎、ステンレス、プリハードン鋼・焼入鋼～50HRC：○
刃径公差(mm)0～-0.020

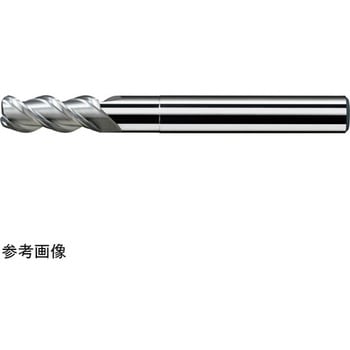

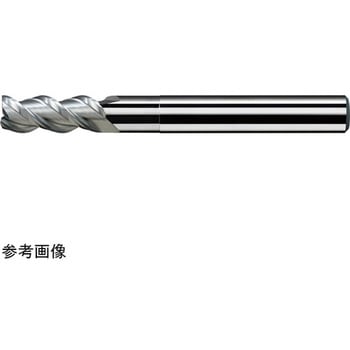

用途側面加工、肩削り、直角溝加工
材質超硬
刃数3
表面処理ノンコート
ねじれ角(°)30
適合被削材種アルミ：◎
刃径公差(mm)0～-0.030
不等リード&独自刃型により難削材加工における切削抵抗とビビリを抑制。
高速切削が可能で美しい加工面を実現。
刃先はギャッシュランド採用(耐チッピング性能が向上)。
材質超微粒子超硬(MG)
刃数4
被削材炭鉱鋼・鋳鉄/合金鋼(S50C/FC250/SCM等※HRC30以下)、合金鋼/工具鋼(SKD61/SK/NAK等)、ステンレス鋼/チタン合金(SUS304/SUS316)、高硬度鋼(SKD61等※HRC45-55)、耐熱合金インコネル等
表面処理S1(TiAlN+AlCrN・3300Hv)
周速(m/min)炭鉱鋼・鋳鉄/合金鋼(S50C/FC250/SCM等※HRC30以下)：110～140、合金鋼/工具鋼(SKD61/SK/NAK等)：80～110、ステンレス鋼/チタン合金(SUS304/SUS316)：70～90、高硬度鋼(SKD61等※HRC45-55)：50～60、耐熱合金インコネル等：25～30
送り量(mm)炭鉱鋼・鋳鉄/合金鋼(S50C/FC250/SCM等※HRC30以下)：0.01～0.09、合金鋼/工具鋼(SKD61/SK/NAK等)：0.01～0.08、ステンレス鋼/チタン合金(SUS304/SUS316)：0.01～0.07、高硬度鋼(SKD61等※HRC45-55)：0.008～0.07、耐熱合金インコネル等：0.007～0.05
動画あり
ステンレス鋼・炭素鋼・合金鋼に最適化した仕様の超硬防振型エンドミル。
工具剛性と切りくず排出性を両立した溝フォームにより安定加工が可能となり部品加工で嫌がられるバリを抑制します。
シュリンクフィット(焼きばめ)システムにもお奨めします。
用途一般構造用鋼・炭素鋼・合金鋼・合金工具鋼・プリハードン鋼・焼入れ鋼・ステンレス鋼・鋳鉄・銅合金・アルミ合金・チタン合金・耐熱合金
材質超硬合金
刃数4
表面処理DUARISEコーティング
R公差(mm)±0.02
ねじれ角(°)37・40
外径許容差(mm)0～-0.02
適合被削材種炭素鋼・合金鋼・プリハードン鋼・工具鋼(～40HRC)：◎、プリハードン鋼・焼き入れ鋼(～45HRC：◎、～55HRC：〇)、ステンレス鋼(～35HRC)：◎、鋳鉄・ダクタイル鋳鉄(～350HB)：◎、銅合金：〇、アルミ合金：〇、チタン合金：〇、耐熱合金：〇
関連資料技術情報はこちら(149MB)
圧倒的コストパフォーマンスを実現。生材から合金鋼までの幅広いワークの加工が可能。TiAlNコートで寿命UP。
材質超微粒子超硬(MG)
刃数4
表面処理V1(TiAlN)
圧倒的コストパフォーマンスを実現。生材から合金鋼までの幅広いワークの加工が可能。TiAlNコートで寿命UP。
仕様Fig：1
材質超微粒子超硬(MG)
刃数2
表面処理V1(TiAlN)
ピンカドタイプで幅広い被削材に対応できます。
用途被削材:一般構造用鋼、炭素鋼、合金鋼、鋳鉄、アルミ合金
材質超硬合金
刃数3
仕様ピン角、センターカット付
表面処理Aコーティング
ねじれ角(°)30
刃径公差(mm)Φ2～Φ12(0、-0.02)Φ16以上(0、-0.03)
ピンカドタイプで幅広い被削材に対応できます。
用途被削材:一般構造用鋼、炭素鋼、合金鋼、鋳鉄、アルミ合金
材質超硬合金
刃数2
仕様ピン角、センターカット付
表面処理Aコーティング
ねじれ角(°)30
刃径公差(mm)Φ2～Φ12(0、-0.02)Φ16以上(0、-0.03)
超硬工具
独自の強化刃型により、重切削加工高速加工を可能にしたエンドミルです。OKハードコート採用により、高硬度材の加工が可能。
OKハードコート:OKコートに対して性能向上を狙ったコーティングです。高硬度材や耐熱合金等の難削材に対して高速切削が可能です。
4枚刃
材質超硬
刃数4
略号SEE4GH
表面処理OKハードコート
ねじれ角右ネジレ45度
超硬工具

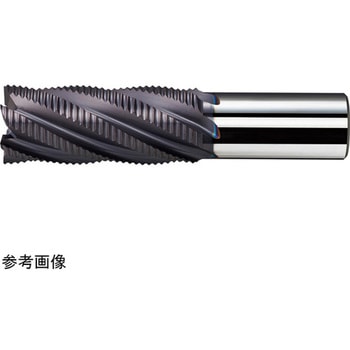

縦送り強化型ラフィング
”ザックリミル”の縦送り強化性能をプラスした万能ラフィングエンドミルです。
3枚刃
OKコート:耐摩耗性・耐熱性・耐溶性に優れており、高速切削が可能です。
材質超硬
刃数3
略号SPSRD3ZA
表面処理OKコート
ねじれ角右ネジレ30度
超硬工具
重切削用
独自の強化刃型により、切粉はけが良く、重切削加工・高速加工を可能にしたエンドミルです。
4枚刃
OKコート:耐摩耗性・耐熱性・耐溶性に優れており、高速切削が可能です。
材質超硬
刃数4
型式SPSEE4GA
表面処理OKコート
ねじれ角右ネジレ45度
超硬工具
縦送り強化型
ノンステップで縦送り、そしてそのまま溝加工が可能な縦送り強化型エンドミルです。
3枚刃
OKコート:耐摩耗性・耐熱性・耐溶性に優れており、高速切削が可能です。
材質超硬
刃数3
型式SPSEE3ZA
表面処理OKコート
ねじれ角右ネジレ45度
超硬工具
剛力ラジアス OKハードコート
4枚刃
OKハードコートの効果により、65HRCまでの高硬度材の高速加工が可能な、多機能型ラジアスエンドミルです。
OKハードコート:OKコートに対して性能向上を狙ったコーティングです。高硬度材や耐熱合金等の難削材に対して高速切削が可能です。
材質超硬
刃数4
型式SCE4H
表面処理OKハードコート
ねじれ角右ネジレ45度
超硬工具
ロングシャンクタイプにより、深い場所の加工が可能。またOKハードコートにより65HRCまでの焼入鋼の加工を実現。
2枚刃
OKハードコート:OKコートに対して性能向上を狙ったコーティングです。高硬度材や耐熱合金等の難削材に対して高速切削が可能です。
材質超硬
刃数2
型式SBD2LH
表面処理OKハードコート
ねじれ角右ネジレ30度
超硬工具<スクエア 4/6NT>
不等分割形状の採用により、ビビリを大幅に抑制できるエンドミルです。
OKハードコート採用により高硬度材の加工が可能
OKハードコート:OKコートに対して性能向上を狙ったコーティングです。高硬度材や耐熱合金等の難削材に対して高速切削が可能です。
用途高硬度材加工用
材質超硬
刃数(スクエア) 4枚刃
型式SEE4VH
タイプソリッド
表面処理OKハードコート
ねじれ角右ネジレ38度
ロングシャンクタイプにより、深い場所の加工が可能。
また、OKハードコートにより64HRCまでの焼入鋼の加工を実現。
OKハードコート:OKコートに対して性能向上を狙ったコーティングです。高硬度材や耐熱合金等の難削材に対して高速切削が可能です。
用途高硬度材加工用
材質超硬
刃数6
型式SHE6LH
タイプソリッド
表面処理OKハードコート
ねじれ角右ネジレ45度
2枚刃・ねじれ角30°の汎用スクエアエンドミル(ミディアム刃長)
材質超硬
刃数2
種類ミディアム刃長
表面処理Cコート
刃先形状スクエア
ねじれ角30°
シャンク径公差h6
刃径公差(mm)-0.025～0
高硬度鋼加工用4枚刃ボールエンドミルにTH3コーティングを適用し進化。
高硬度鋼の加工で更なる長寿命な加工を実現。
4枚刃にて高能率加工を実現。
先端部特殊刃形で切削性能を向上。
TH3コーティングの効果で高硬度鋼の加工で長寿命。
不等分割の効果で4枚刃でも振動を抑制可能。
広いチップポケットで切りくず排出性を向上。
高能率側面切削に対応。
用途金型製作・部品加工：高硬度鋼(55HRC～)の荒加工～中仕上げ加工
材質超硬合金
表面処理TH3コート
シャンク径公差h5
ねじれ角(°)40
リブ溝加工の常識が変わる新加工方法放電加工から切削加工へ!!
新加工方法で直彫り化
エポックコンビネーションリブボール少ないラインナップの中から組み合わせて使用することにより、様々なリブサイズに対応でき、型抜けの良いリブ溝が加工できます。従来の放電加工領域を切削加工に置き換えることができます。
往復切削で高精度往復切削でリブ溝を加工するため工具の形状がそのまま転写されます。工具のたわみ等が無く高精度に加工ができます。
最適刃形で高能率往復切削に適した特殊刃形を採用。送り速度や切込みを上げて高能率に加工ができます。
PNコートと最適母材の組み合わせで長寿命密着性と耐摩耗性に優れたPN コートと最適超硬母材を採用することで抜群の切削寿命を示します。
用途リブ溝加工
材質超硬
刃数先端：2、外周：4
全長(mm)60
シャンク径(Φmm)4
表面処理PNコーティング
刃数6
材質超硬合金(ドイツ トップレベル鋼材)
表面処理ALDURA
公差(mm)(刃先)d=ΦD -0.03～-0.005、d>ΦD -0.0025～-0
ねじれ角(°)45
適合被削材種HRC60以下、熱処理鋼・合金鋼・工具鋼・金型鋼・ステンレス鋼
深切込みが可能なロングネック強力型ブルノーズタイプです。
シュリンクフィット(焼きばめ)システムにもお奨めします。
材質超硬合金
刃数3
被削材炭素鋼・合金鋼・プリハードン鋼・工具鋼(～40HRC)：◎、プリハードン鋼・焼入れ鋼(～55HRC：◎、～60HRC：〇)、ステンレス鋼：〇、鋳鉄・ダクタイル鋳鉄：〇
表面処理WXSコーティング
R公差(mm)±0.03
ねじれ角(°)55
外径許容差(mm)±0.01
関連資料技術情報はこちら(149MB)
幅広い加工に対応します。
びびり易い深い部位の加工や難削材加工の高能率を実現します。
刃数3
関連資料技術情報はこちら(149MB)
高温域で高速加工が可能なセラミック材質を採用し、超硬エンドミルを超える高能率加工を実現します。
材質サーメット(CERMET)
被削材耐熱合金：◎
表面処理ノンコーティング
R公差(mm)±0.03
ねじれ角(°)30
外径許容差(mm)0～-0.05
関連資料技術情報はこちら(149MB)
高温域で高速加工が可能なセラミック材質を採用し、超硬エンドミルを超える高能率加工を実現します。
刃長(mm)5
全長(mm)120
材質サーメット(CERMET)
被削材耐熱合金：◎
表面処理ノンコーティング
R公差(mm)±0.03
外径許容差(mm)0～-0.05
関連資料技術情報はこちら(149MB)
切りくず排出性抜群で高能率です。
用途被削材:鋳鉄、炭素鋼、合金鋼、工具鋼・ダイス鋼、ステンレス鋼、焼き入れ鋼、プリハードン鋼、チタン合金、超耐熱合金。加工形状:側面 。仕上区分:荒加工、中仕上げ加工、仕上げ加工
刃数4
材質超硬合金
表面処理Cコート
首下長(mm)65
材質超硬合金
全長(mm)135
トラスコ品番436-8576
刃長(mm)18
シャンク径(Φmm)12
刃径(Φmm)10
表面処理ATHコート
ねじれ角30
ボール半径R(mm)5
1本
￥23,980
税込￥26,378
6日以内出荷
動画あり
新開発した次世代ハードコーティングTH3を採用、高硬度鋼の加工において優れた耐摩耗性を発揮。
高硬度鋼加工用・新コーティング TH3を採用。
高硬度鋼加工用刃形ダブルフェイス形状。
高硬度鋼を追求した工具設計。
焼入れ鋼などの高硬度鋼(特に50HRC以上)、ハイス鋼に。
用途金型製作、部品加工。中仕上げ加工、仕上げ加工、リブ・細部加工。
刃数2
材質超硬合金
表面処理TH3コート
