プラグ型ヒーターとは、直接、液体を加熱できる熱効率の高いヒーターです。取り付けが簡単で、わずかなスペースで取り付けられることが特徴。水加熱用のヒーターと、油用 のヒーターがあり、どちらもセンサー用の保護管が付いているので、温度コントローラーの上昇防止のための装置部品も取り付けられます。ステンレス製のフランジヒーターは、水と油、洗浄液を加熱するヒーターです。電力2kwから5kwまでの各種のヒーターがそろっています。
センサー用の保護管つきなので、温度コントローラー過昇防止などの装置部品が容易に取り付けられます。取付け・取り扱いが容易で取り付けスペースも少なくて済みますので、設備費も低廉で、しかも構造的に堅牢ですから安心してお使いになれます。液中での発熱(直接加熱)ですから、容器の外部よりの間接加熱に比べ熱効率に優れています。
仕様水用
材質(パッキング)ノンアスベスト(t1.5)
寸法B(mm)25
プラグFC250(鉄鋳物)ニッケルメッキ
キャップSPCC(塗装)
保護管C1220T(銅管)ニッケルメッキ
アメリカ規格協会(ANSI)カラーコードを採用した熱電対コネクターです。
耐熱および耐衝撃性に優れています。小型設計で場所を取らず接触圧が強い高品質のコネクターです。
耐熱温度(℃)200
可とう性フッ素樹脂(外皮)の補償導線は、柔軟、耐熱、耐寒、耐燃、耐薬品性に優れているため
射出成形機 やロボット等の可動部への配線にも適しています。
スリーブ、補償導線を含む熱電対全体が最高200度の環境下 で使用可能です。
接点非接地
常用温度(℃)500
耐熱温度(℃)(補償導線)200
許容差クラス1
補償導線可とう性フッ素樹脂
スリーブ寸法(Φmm×mm)6.5×30
素線の種類Kタイプ
高効率放射体の採用により、加熱・乾燥時間の短縮がはかれます。温度分布が一様な面状発熱体のため、均一に加熱できます。
正確な温度調節ができ、かつブロックごとの制御が可能です。センサー内蔵タイプを使用することにより、さらに高精度のコントロールができます。
発熱体を埋め込みにして、放射面をセラミック化しているため、急熱・急冷によるショックが小さいです。
長時間使用しても、性能が安定しているため、ランニングコストの低減がはかれます。
発熱体がブロック単位のため、2連、3連とつなげることで、目的に応じた設備が容易に作れ経済的です。
仕様(中心波長)6.15~3.75μm
最高温度(℃)(表面)500
引張強度(kg)(リード線)15
絶縁抵抗(MΩ)1000以上
耐用寿命10000時間以上
絶縁破壊電圧(kV)4以上
安定時間(分)6~8
コーツヒーターは、近赤外線放射による加熱方式です。投入電力の85%以上が赤外線になって効率よく加熱します。
標準ヒーターは、色温度が2500K になるように製作しており、赤外線波長領域は約1.2μm をピーク波長に分布しています。
この赤外線波長は、人体や水、プラスチックの吸収波長にほぼ一致しますのでその物質を効率よく加熱可能です。
しかも通電開始とほぼ同時に発熱する立ち上がりの速いヒーターです。
用途高分子化合物(特に合成樹脂材料)の乾燥や硬化、軟化等の熱処理、塗装、メッキ、接着剤の製造工程、仕上げにご使用いただけます。
仕様端子部:耐熱リード線
色温度(K)2500
最高耐熱温度(℃)(端子部)200
平均寿命(時間)5000 (色温度2500K における連続通電条件での目安)
遠赤外線ヒーター用の反射笠です。
反射笠を使用することで、ヒーターから放射される赤外線エネルギーの照射範囲を集中させ加熱効率を向上させることができます。
用途遠赤外線ヒーターに取付けて使用することで、加熱効率を向上させることができます。
コンパクトで高容量、設置スペースを選ばない水用カートリッジヒーター。わずかなスペースで設置でき、高い熱効率でロスの少ない加熱ができます。
カートリッジヒーターとして定評のある「ウルトラファイブ」を使用した、水加熱用ヒーターです。
長寿命で、なおかつ使用中に発生する、機械的振動や衝撃に耐えうる堅牢な設計です。
端子部は耐熱性の高いシリコーンゴムモールドにより、防滴性能も向上しています。
従来のプラグヒーターでは設置できないような、小さなスペースでも設置が可能です。
電源コードシリコーンゴムキャブタイヤコード アース線(緑色)付 300mm
発熱密度(W/cm2)7
ヒーターを固定するホルダー(碍子付金具)です。
適合ヒーターコーツヒーター全種(NSP タイプ、NSK タイプ)共通
1個
¥289
税込¥318
当日出荷
コンパクトで高容量、設置スペースを選ばない水用カートリッジヒーター。わずかなスペースで設置でき、高い熱効率でロスの少ない加熱ができます。
カートリッジヒーターとして定評のある「ウルトラファイブ」を使用した、水加熱用ヒーターです。
長寿命で、なおかつ使用中に発生する、機械的振動や衝撃に耐えうる堅牢な設計です。
端子部は耐熱性の高いシリコーンゴムモールドにより、防滴性能も向上しています。
従来のプラグヒーターでは設置できないような、小さなスペースでも設置が可能です。
電源コードシリコーンゴムキャブタイヤコード アース線(緑色)付 300mm
発熱密度(W/cm2)15
センサー用の保護管つきなので、温度コントローラー過昇防止などの装置部品が用意に取り付けられます。取付け・取り扱いが容易で取り付けスペースも少なくて済みますので、設備費も低廉で、しかも構造的に堅牢ですから安心してお使いになれます。液中での発熱(直接加熱)ですから、容器の外部よりの間接加熱に比べ熱効率に優れています。
仕様水用
材質(パッキング)ノンアスベスト(t1.5)
プラグSUS304(ステンレス)電解研磨
キャップSPCC(塗装)
保護管SUS316L(ステンレス)電解研磨
高効率放射体の採用により、加熱・乾燥時間の短縮がはかれます。温度分布が一様な面状発熱体のため、均一に加熱できます。
正確な温度調節ができ、かつブロックごとの制御が可能です。センサー内蔵タイプを使用することにより、さらに高精度のコントロールができます。
発熱体を埋め込みにして、放射面をセラミック化しているため、急熱・急冷によるショックが小さいです。
長時間使用しても、性能が安定しているため、ランニングコストの低減がはかれます。
発熱体がブロック単位のため、2連、3連とつなげることで、目的に応じた設備が容易に作れ経済的です。
仕様(中心波長)6.15~3.75μm
最高温度(℃)(表面)500
引張強度(kg)(リード線)15
絶縁抵抗(MΩ)1000以上
耐用寿命10000時間以上
絶縁破壊電圧(kV)4以上
安定時間(分)6~8
コーツヒーター用の反射笠です。
反射笠を使用することで、ヒーターから放射される赤外線エネルギーの照射範囲を集中させ加熱効率を向上させることができます。
用途コーツヒーターに取付けて使用することで、加熱効率を向上させることができます。

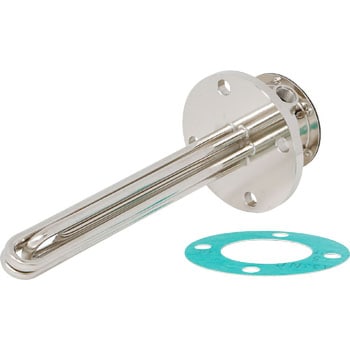

ヒーターは、フランジを含めオールステンレス製です。耐食性に優れ、長寿命で水加熱に最適です。
ヒーターは、JIS 規格のフランジを使用しています。簡単に装着、組み込むことができます。
センサー保護管付ですので、過昇防止、液温の管理が容易で、ヒーターの断線保護にも最適です。
用途水加熱に最適です。
寸法A(mm)50
ヒーターΦ12×3
絶縁抵抗(MΩ)DC500V 絶縁計にて20以上
最高使用温度(℃)100
絶縁耐圧AC1500V/1 分間
洗浄液を加熱する場合、液中の油分が増えてくると沸点が上がりヒーター表面温度も上昇し、油分はヒーターシース表面に炭化物となって、その他の汚れ分と共に付着、堆積し放熱を妨げ、ますますヒーター表面温度が上がります。
これにより洗浄液は熱分解を起こし、やがてヒーターシースを腐食させ始めます。また洗浄している製品を傷めます。
洗浄液用プラグヒーターはこのような問題を防ぐため、発熱部表面容量密度(単位:W/cm2…ヒーター発熱部表面1cm2当たりのワット数)を低く(4.5W/cm2程度)してあり、洗浄液の加熱に適したヒーターです。
保護管(内径Φ×有効長)(mm)10×115
温調器タイプB、A3
発熱密度(W/cm2)4.5
高効率放射体の採用により、加熱・乾燥時間の短縮がはかれます。温度分布が一様な面状発熱体のため、均一に加熱できます。
正確な温度調節ができ、かつブロックごとの制御が可能です。センサー内蔵タイプを使用することにより、さらに高精度のコントロールができます。
発熱体を埋め込みにして、放射面をセラミック化しているため、急熱・急冷によるショックが小さいです。
長時間使用しても、性能が安定しているため、ランニングコストの低減がはかれます。
発熱体がブロック単位のため、2連、3連とつなげることで、目的に応じた設備が容易に作れ経済的です。
仕様(中心波長)6.15~3.75μm
最高温度(℃)(表面)500
引張強度(kg)(リード線)15
絶縁抵抗(MΩ)1000以上
耐用寿命10000時間以上
絶縁破壊電圧(kV)4以上
安定時間(分)6~8
熱電対Kタイプ
1台
¥9,690
税込¥10,659
4日以内出荷
センサー用の保護管付きなので、温度コントローラー、過昇防止などの装置部品が容易に取付けられます。
取付け・取扱いが容易で取付けスペースも少なくて済みますので、設備費も低廉です。しかも構造的に堅牢ですから安心してお使いになれます。
金属シースには銅パイプ(ニッケルメッキ)を使用しています。
水中での発熱(直接加熱)ですから容器の外部よりの間接加熱に比べ熱効率に優れています。
フランジのサイズは、JIS 規格となっております。
保護管(内径Φ×有効長)(mm)10×115
温調器タイプB、A3
発熱密度(W/cm2)7.5
純チタンをシースに採用しており、耐食性に優れ、海水・化学薬品の加熱に最適です。
軽量のため、取付け時の取扱いが容易です。
プラグ付ですので、槽への取付けが確実に行えます。
長寿命で、なおかつ使用中に発生する、機械的振動や衝撃に耐えうる堅牢な設計です。
端子部は耐熱性の高いシリコーンゴムモールドにより、防滴性能も向上しています。
発熱密度(W/cm2)5
電線断面積(mm2)0.75

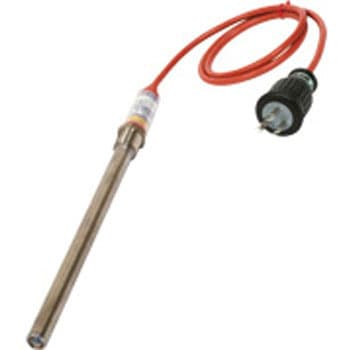

電源コードにステンレス製フレキシブルチューブをかぶせてあるので、チューブごと液中に沈められ、タンクの加工なしにすぐ使用できます。
用途水等の液体の加熱・保温。
仕様アース付、差込プラグ無し、温度調整なし、サーモスタットなし
電源コード(m)3
連続使用温度(℃)100以下
センサー用の保護管つきなので、温度コントローラー過昇防止などの装置部品が用意に取り付けられます。取付け・取り扱いが容易で取り付けスペースも少なくて済みますので、設備費も低廉で、しかも構造的に堅牢ですから安心してお使いになれます。液中での発熱(直接加熱)ですから、容器の外部よりの間接加熱に比べ熱効率に優れています。
仕様油用
材質(パッキング)アスベスト(t1.5)
プラグFC250(鉄鋳物)ニッケルメッキ
キャップSPCC(塗装)
保護管STKM11A(鋼管)ニッケルメッキ
純チタンをシースに採用しており、耐食性にすぐれ、化学薬品・海水の加熱に適しています。
軽量のため、取付け時の取扱いが容易です。
プラグ付きなので槽への取付が確実に行えます。
長寿命で、尚且つ使用中に発生する機械的振動や衝撃に耐えうる堅牢な設計です。
端子部は耐熱性の高いシリコンゴムモールドにより、防滴性能も向上しています。
発熱密度(W/cm2)5
電線断面積(mm2)0.75
アメリカ規格協会(ANSI)カラーコードを採用した熱電対コネクターです。
耐熱および耐衝撃性に優れ、取付けが簡単です。
寸法(mm)(ピン間隔)11.1
寸法(Φmm)ピン:(+)3.97、(‐)4.78
耐熱温度(℃)215
高効率放射体の採用により、加熱・乾燥時間の短縮がはかれます。温度分布が一様な面状発熱体のため、均一に加熱できます。
正確な温度調節ができ、かつブロックごとの制御が可能です。センサー内蔵タイプを使用することにより、さらに高精度のコントロールができます。
発熱体を埋め込みにして、放射面をセラミック化しているため、急熱・急冷によるショックが小さいです。
長時間使用しても、性能が安定しているため、ランニングコストの低減がはかれます。
発熱体がブロック単位のため、2連、3連とつなげることで、目的に応じた設備が容易に作れ経済的です。
仕様(中心波長)6.15~3.75μm
最高温度(℃)(表面)500
引張強度(kg)(リード線)5
絶縁抵抗(MΩ)1000以上
耐用寿命10000時間以上
絶縁破壊電圧(kV)4以上
安定時間(分)4~6
1台
¥8,790
税込¥9,669
4日以内出荷
高効率放射体の採用により、加熱・乾燥時間の短縮がはかれます。温度分布が一様な面状発熱体のため、均一に加熱できます。
正確な温度調節ができ、かつブロックごとの制御が可能です。センサー内蔵タイプを使用することにより、さらに高精度のコントロールができます。
発熱体を埋め込みにして、放射面をセラミック化しているため、急熱・急冷によるショックが小さいです。
長時間使用しても、性能が安定しているため、ランニングコストの低減がはかれます。
発熱体がブロック単位のため、2連、3連とつなげることで、目的に応じた設備が容易に作れ経済的です。
仕様(中心波長)6.15~3.75μm
最高温度(℃)(表面)500
引張強度(kg)(リード線)5
絶縁抵抗(MΩ)1000以上
耐用寿命10000時間以上
絶縁破壊電圧(kV)4以上
安定時間(分)4~6
高効率放射体の採用により、加熱・乾燥時間の短縮がはかれます。温度分布が一様な面状発熱体のため、均一に加熱できます。
正確な温度調節ができ、かつブロックごとの制御が可能です。センサー内蔵タイプを使用することにより、さらに高精度のコントロールができます。
発熱体を埋め込みにして、放射面をセラミック化しているため、急熱・急冷によるショックが小さいです。
長時間使用しても、性能が安定しているため、ランニングコストの低減がはかれます。
発熱体がブロック単位のため、2連、3連とつなげることで、目的に応じた設備が容易に作れ経済的です。
仕様(中心波長)6.15~3.75μm
最高温度(℃)(表面)500
引張強度(kg)(リード線)15
絶縁抵抗(MΩ)1000以上
耐用寿命10000時間以上
絶縁破壊電圧(kV)4以上
安定時間(分)6~8
熱電対Kタイプ
高効率放射体の採用により、加熱・乾燥時間の短縮がはかれます。温度分布が一様な面状発熱体のため、均一に加熱できます。
正確な温度調節ができ、かつブロックごとの制御が可能です。センサー内蔵タイプを使用することにより、さらに高精度のコントロールができます。
発熱体を埋め込みにして、放射面をセラミック化しているため、急熱・急冷によるショックが小さいです。
長時間使用しても、性能が安定しているため、ランニングコストの低減がはかれます。
発熱体がブロック単位のため、2連、3連とつなげることで、目的に応じた設備が容易に作れ経済的です。
仕様(中心波長)6.15~3.75μm
最高温度(℃)(表面)500
引張強度(kg)(リード線)15
絶縁抵抗(MΩ)1000以上
耐用寿命10000時間以上
絶縁破壊電圧(kV)4以上
安定時間(分)6~8
熱電対Kタイプ
高効率放射体の採用により、加熱・乾燥時間の短縮がはかれます。温度分布が一様な面状発熱体のため、均一に加熱できます。
正確な温度調節ができ、かつブロックごとの制御が可能です。センサー内蔵タイプを使用することにより、さらに高精度のコントロールができます。
発熱体を埋め込みにして、放射面をセラミック化しているため、急熱・急冷によるショックが小さいです。
長時間使用しても、性能が安定しているため、ランニングコストの低減がはかれます。
発熱体がブロック単位のため、2連、3連とつなげることで、目的に応じた設備が容易に作れ経済的です。
仕様(中心波長)6.15~3.75μm
最高温度(℃)(表面)500
引張強度(kg)(リード線)15
絶縁抵抗(MΩ)1000以上
耐用寿命10000時間以上
絶縁破壊電圧(kV)4以上
安定時間(分)6~8
コーツヒーター用の反射笠です。
反射笠を使用することで、ヒーターから放射される赤外線エネルギーの照射範囲を集中させ加熱効率を向上させることができます。
用途コーツヒーターに取付けて使用することで、加熱効率を向上させることができます。
厳選された発熱線、絶縁材、シース材を独自の方法で配置し、発熱体とシース表面の温度差を最小限に抑えています。
使用温度760℃MAXで、機械的および熱的にも堅牢で長寿命です。
用途金型加工
外径許容差(mm)±0.05(±0.002インチ)
抵抗値(冷間)+15%-10%
容量許容差(%)(電力)+10-15
接液部はすべてステンレス製で、耐腐食性が高く長寿命を実現。
ブッシングもステンレスで、腐食にも強くしました。
周囲湿度(%RH)85以下
周囲温度(℃)10~60
各種液体の加熱、予熱、保温に幅広く使用されるヒーターです。
接液部はすべてステンレス製で、長寿命を実現しました。
規格フランジを使用しているため特殊な工具や治具を使用せずに取付けられます。
浸透性のある液等はネジ式に比べ液漏れの心配がありません。
周囲湿度(%RH)85以下
周囲温度(℃)10~60
接液部はすべてステンレス製で、長寿命を実現しました。
プラグはロストワックス法によるステンレスキャスティングでがっしりとした構造です。
別途別売の温度調節器との併用が必要です。
周囲湿度(%RH)85以下
周囲温度(℃)10~60
タンク内およびパイプライン内の液体を直接加熱ができるため、熱効率に優れています。
用途水、油、各種薬品加熱、ボイラー、加湿器などに、水加熱
仕様サーモスタット/なし、温度調節範囲/なし
