防振ゴム/防振パッド/防振装置

ハイバッファーKUBはウレタンエラストマーの発泡体を用いた衝突緩衝体です。 ウレタンエラストマーは特殊気泡構造をしており、大きく変形させることができるため、低い衝撃力と高いエネルギー吸収能力を実現しました。 高性能緩衝器として、クレーンや搬送ラインなど、広い分野で使われています。 高所取付けの際、ウレタンフォームの劣化による落下事故防止のために、安全ネットを必ず使用して下さい。

大きな衝撃力の緩和に有効 ： 接触時のあたりが柔かく、たわみ値とともにばね定数が増大し、大きな衝撃力の円滑な吸収、緩和が可能です。 音の発生防止：大きな負荷変形に耐え、かつ磨耗もほとんどありません。また接触時に騒音を発しません。 取付け保守が簡単 ： 取付けは非常に簡単であり、メンテナンスは不要です。

振動を嫌う精密機器に最適です。床やテーブルから伝わる振動を減衰することにより、電子天秤や粘度計や表面粗さ計など精密検査機器の性能が発揮できます。高さ調整ダイヤル操作で水平調整が簡単にできます。

加振力の大きな機械に対応可能 ： ゴムを傾斜配置に用いて、複雑な振動系の防振支持に適すように設計しています。 横方向(Kx)の剛性が大きい ： 丸形防振ゴムに比べ、横方向(Kx)の剛性が大きく、安定性がよいので、横方向に加振力のある回転機械などの支持に適しています。 取付方向により特性変更可能 ： 取付けが簡単で、その方向を変えることにより、ばね定数が容易に変えられ、目的の防振効果が得られます。 置いただけでも使用可能 ： KC-75BP，KC-80BP，KC-100BPは、ベースプレートにゴムパッドを接着していますので、機械を床上に置いただけで使用できます。

振動を嫌う精密機器に最適です。床やテーブルから伝わる振動を減衰することにより、電子天秤や粘度計や表面粗さ計など精密検査機器の性能が発揮できます。高さ調整ダイヤル操作で水平調整が簡単にできます。

振動や構造発生騒音から機器を守り、さまざまな産業で利用されています。 ニトリルゴム、コルク粒子、ポリエステル繊維を配合することによって優れた特長を発揮します。 工作機のようにレベル調整後の精度保持が重要な機械に特に適しています。 長い製品寿命で、永久ひずみの変化もなく、長期間にわたり機能を効果的に発揮します。 化学的耐性。オイル、グリース、酸、塩基などに対して優れた耐性があります。また、クーラントに対しても耐性がありますので、クーラント液がかかるところでの使用が可能です。

可撓性が非常に大きい 衝撃の緩和並びにトーションダンパーとしての性能がすぐれている。 構造が簡単で取り付け取りはずしが容易。 無給油で、保守が容易となり経済的です。

PSB形空気ばねは、ベローズ形空気ばねと呼ばれる一般産業用空気ばねです。 優れた防振効果 ： 固有振動数が低く、良好な防振効果が得られます。 広い荷重範囲 ： 内圧を変えるだけで広い荷重範囲に対応でき、固有振動数(防振効果)はほぼ一定です。 優れた防音効果 ： コイルスプリングに見られるようなサージング現象がなく、高周波振動を絶縁でき、防音効果が得られます。 防振性能の向上 ： 補助タンクの使用により、さらに柔かいばね定数が得られます。 空気減衰力 ： 補助タンクと空気ばねの連結部に絞りを設けると、空気減衰力を利用できます。

優れた防振性能 ： ゴムとコイルばねを組合わせた円筒形の複合ばねの構造により柔かいばねが得られ、たわみが大きく取れます。 大きい耐荷重性 ： 金属のばねと特殊合成ゴムの複合ばねのため、座屈することなしに高荷重の負荷性能が得られます。 減衰効果が大きい ： 高損失係数を持つ特殊合成ゴムの使用により共振振幅の低減効果に優れます。 防音緩衝効果に優れる ： 金属ばね単体で使用する場合に見られるサージング現象がなく騒音の発生がありません。又、特殊構造から衝撃吸収性能にも優れます。 耐久性、耐薬品性に優れている ： 高度の形状設計技術および配合技術によって完成されたものであるため、使用中の機械的劣化及び酸素オゾン薬品等での化学的劣化にも極めて優れています。 取付けが容易 ： ラバースプリング内径面にガイドピンを置き、機械を載せることで取付けができます。もし内径が大きすぎる場合にはスペーサーを使用してください。スペーサーは別途ご用命下さい。スペーサーの着脱はお客様で簡単にできます。

衝突時の感触度が少なく、騒音発生が小さいので、衝突及び周辺への影響を軽減できます。コンパクト設計の割に吸収エネルギーが大きく、サイズが豊富なため、無駄のない選定ができます。大変型の割に低反力です。

防振除振用には：固有振動数が低く、優れた防振効果が得られます。内圧を変えるだけで広い荷重範囲に対応でき、固有振動数(防振効果)はほぼ一定です。コイルスプリングにみられるようなサージング現象がなく、高周波振動を絶縁でき、防音効果が得られます。補助タンクの使用により、さらにやわらかいばね定数が得られ、防振性能の向上ができます。補助タンクと空気ばねの連結部に絞りを設けると、空気減衰力を利用できます。レベリングバルブ(自動高さ制御弁)との併用により、支持荷重が変わっても高さを一定に保つことができます。

可撓性が非常に大きい 衝撃の緩和並びにトーションダンパーとしての性能がすぐれている。 構造が簡単で取り付け取りはずしが容易。 無給油で、保守が容易となり経済的です。

空気圧を入れて、防振装置および昇降装置として使用する空気ばねです。 優れた防振効果をもち、低周波数の防振が可能です。 ストロークに比べ取り付け高さが低く、コンパクトです。

空気圧を入れて、防振装置および昇降装置として使用する空気ばねです。 優れた防振効果をもち、低周波数の防振が可能です。 ストロークに比べ取り付け高さが低く、コンパクトです。

ラバー空気ばねFAEBIは、機械装置や動力装置の発生する衝撃や振動を効果的に減衰します。 ラバーハウジングは、高純度エストラマーにより作られています。 空気が遮断された場合にも、破損のない内部保護構造になっております。 ベースは滑り防止プレートにより構成されています。 鉛直の固有振動数は静荷重より変化し、2.5～6Hzです。 水平方向の固有振動数は、鉛直方向の1～1.2倍になります。 衝撃荷重のかかる際の最大のたわみは、約15ミリとなります。 タレットプレス加工機、高速印刷機、鍛造機など振動や衝撃を発生する機械への使用に適しています。また、測定装置、試験装置、精密な機械装置にも適しております。 オプションで電気式、機械式のレベルコントローラーもご利用頂けます。 組付けは、空気マウントが減圧した状態で機械装置を設置して、その後エアーを供給し、供給圧力を調整して高さを設定します。 高さ調整は、最大10ミリの範囲で行うことができます。 最大供給エアー圧力は、製品形式により異なります。

高い衝撃緩和性があります。 吸収エネルギーが大きい。 大変形のわりに反力が小さい。

水平を保つ「レべリング機能」と振動を防ぐ「減衰機能」がプラス。 クリーンルームにも対応した精密機器用レべリング。 ウェッジ機構により、高精度なレベリングと据え付けが可能。 高強度HDR(ハイダンピングラバー)が振動を抑えます。 剛性、レべリング精度を向上させた、小型機械から中型機械まで対応できるタイプ。

大形プレス機等に使用する大荷重用ハイマウントです。

PSD形空気ばねは金属筒体にゴムダイアフラムを設けた特殊な空気ばねで優れた防振性能を持っています。 優れた防振効果 ： 最大荷重の時は固有振動数が3～4Hzとなり、PSB形空気ばねに近い防振性能を発揮します。 優れた防音効果 ： コイルスプリングに見られるようなサージング現象がなく、防音効果が優れています。 ゴムの減衰効果 ： ゴム膜が比較的厚く、ゴム自体の減衰効果があります。 安全性が高い ： 側壁面は金属なので、接触事故などでの安全性が高くなっています。 製品高さが低い ： 製品高さは、全サイズ共通で、90mmと低い設計です。このため、機器高さもあまり高くならず、異なるサイズを併用することも可能です。 レベル調整が容易 ： 本製品は空気密閉タイプで、空気封入のため、本体にはタイヤバルブ(自動車用)を取り付けています。ダイヤバルブのコアを押すことで簡単に空気を抜くこともでき、レベル調整が容易です。

地震による装置の転倒や移動を低減し、作業者、設備を地震から守ります。TPシリーズの特長は、アンカー施工をせずにフロアーに固定ができることと、搭載物を含めた除振装置の重さ及びサイズから最適な耐震固定金具の選定をしていることです。この耐震固定金具には高い緩衝能力(耐震性)と同時に、強い自己接着能力(粘着性)を併せ持つエラストマーが付いており、フロアーにアンカーボルトを埋め込まなくても固定が可能です。

シートからはがして貼るだけの簡単施工です。緩衝・制振・滑り止めに高い効果を示します。さまざまな被着体に優れた接着特性を示すと同時に、投錨力(ウレタンとテープ間の接着力)も高く引きずりの力にも耐性があります。オゾン劣化等の経時変化が少なく、耐久性に優れています。可塑剤や硫黄分を含まないため、相手材への移行・汚染がおこりにくくなっています。

ポリエステル繊維100% ニードルパンチ式フェルトを使用しています。

空気圧を入れて、防振装置及び昇降装置として使用する二段型の空気ばねです。一段型より優れた防振効果(より低周波数の防振が可能)です。昇降装置として、一段型より長ストロークが可能です。騒音・振動を軽減し、環境への配慮ができます。振動を防ぐことにより、機械設備の保全ができます。ストロークに比べ取付高さが低く、コンパクトです。メンテナンスが簡単です。

空気圧を入れて、防振装置および昇降装置として使用する空気ばねです。優れた防振効果をもち、低周波数の防振が可能です。ストロークに比べ取り付け高さが低く、コンパクトです。

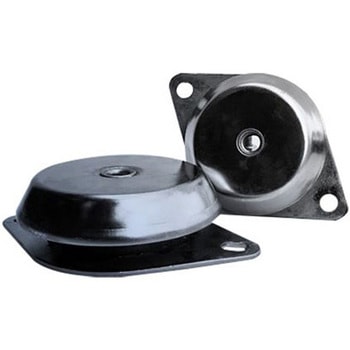

RS Pro ペデスタルRS Pro ペデスタル取り付け具は、ねじサイズ M10 、寸法 93 mm x 36 mm (直径 x 高さ)です。ゴム製部品を採用したキャプティブフランジマウントで、せん断方向と圧縮方向の両方にかかる負荷を減衰させて、装置の振動を最大限遮断できるように設計されています。ゴム硬度は 45ShoreA 。特長と利点 圧縮変形： 3.5 mm 、 180 kg コンパクトなデザインで、内蔵のバンプとリバウンド制御機能により、輸送中の機器の動きを制御します ドーム型の金属キャップは、油や燃料の汚れの飛沫からエラストマを保護します 圧縮設計と金属キャップは、ばねマウントと比較して空気伝搬騒音を効果的に排除します 厚いベースフランジメタルで強度が向上しています 高さの低い非脱落型マウントで、 40kg から 5000kg の荷重をかけることができます用途 固定式および可動式発電機 ポンプ、コンプレッサ、遠心ファン、ブロワ 鉄道装備部品 船舶用エンジン(スラスト荷重なし)およびギアボックス 電子制御パネル認定 ANSI/ESD S20.20 ： 2014 BS EN 61340-5-1 ： 2007

RS PRO防振ピエスタルマウント. RS PRO防振ピデスタルマウントは、切断と圧縮の両方で垂直負荷を耐えるように設計されており、振動する機械から最大限の絶縁を提供します。ポンプ、コンプレッサ、遠心ファン、ブロワなどの幅広い用途で使用できます。

・振動は大きく分けて、摺動、衝撃、振動の3種類の要素があります。・ロスタ防振マウントはこれらの要素を的確に捉え、効果的な振動吸収、振動絶縁を提供します。・ブラケットを組み合せた ESLモデルです。・中間周波数の振動に最適で固有振動数は4.5～11Hz。・荷重方向は上下、左右、前後に許容でき、床、天井、壁への設置などあらゆる方向へ取付けが可能です。

・振動は大きく分けて、摺動、衝撃、振動の3種類の要素があります。・ロスタ防振マウントはこれらの要素を的確に捉え、効果的な振動吸収、振動絶縁を提供します。・専用設計の Vモデルです。・比較的高い周波数の振動に最適で固有振動数は12～30Hz。・荷重方向は上下、左右、前後に許容でき、床、天井、壁への設置などあらゆる方向へ取付けが可能です。

・振動コンベアー、振動ふるい機などに用いる、摺動ドライブ用のマウントです。・クランク運動による加振方式用。その支えとなる摺動マウント AUモデルです。

・振動コンベアー、振動ふるい機などに用いる、摺動ドライブ用のマウントです。・クランク運動による加振方式用。その支えとなる摺動マウント AUモデルです。

・振動コンベアー、振動ふるい機などに用いる、摺動ドライブ用のマウントです。・振動モータによる加振方式用。その加振力を効率よく伝達しながら、据付面に対する振動を吸収する摺動マウント ABモデルです。特にABモデルは、垂直方向のばね特性が非常にやわらかく高変位なため、振動の吸収効果が大きく、低周波の防振マウント(固有振動数 2～4Hz)としても利用できます。・コイルばねなどと比べると横方向への剛性が高く、共振点通過時の揺れも小さいため、横揺れを防止できます。

・振動コンベアー、振動ふるい機などに用いる、摺動ドライブ用のマウントです。・振動モータによる加振方式用。その加振力を効率よく伝達しながら、据付面に対する振動を吸収する摺動マウント ABモデルです。特にABモデルは、垂直方向のばね特性が非常にやわらかく高変位なため、振動の吸収効果が大きく、低周波の防振マウント(固有振動数 2～4Hz)としても利用できます。・コイルばねなどと比べると横方向への剛性が高く、共振点通過時の揺れも小さいため、横揺れを防止できます。

・振動コンベアー、振動ふるい機などに用いる、摺動ドライブ用のマウントです。・振動モータによる加振方式用。その加振力を効率よく伝達しながら、据付面に対する振動を吸収する摺動マウント ABモデルです。特にABモデルは、垂直方向のばね特性が非常にやわらかく高変位なため、振動の吸収効果が大きく、低周波の防振マウント(固有振動数 2～4Hz)としても利用できます。・コイルばねなどと比べると横方向への剛性が高く、共振点通過時の揺れも小さいため、横揺れを防止できます。

・ラバースプリング ロスタの基本形は、サスペンションユニットです。・金属製の内外殻に円筒状のゴムを圧入したユニークかつシンプルな構造で、産業機械はもとより搬送・運搬、遊具、アミューズメント領域まで、自由な発想でご利用いただける多目的機械要素です。スプリング機能・ねじり角は±30°まで許容できます。・ばね特性は非線形で荷重の増加とともに、ねじり剛性が増加する特性です。・トルク特性はロスタの長さによって決まります。・引っ張り、圧縮、せん断荷重のあらゆる方向の荷重を支持することが可能です。ダンパー機能・圧入された円柱状ゴムの内部摩擦は金属(ばね鋼)に比べて1000倍以上です。したがって、共振時の振幅低下や衝撃にともなう振動の早期停止が可能になります。・緩衝装置、振動絶縁、防振支持などに利用できます。軸受け機能・振動を吸収しながら、高周期の摺動運動の伝達が可能です。・通常ベアリングの場合は、摺動運動の伝達や、給油が不十分な時耐久性が劣ります。これらのボールベアリング、ニードルベアリングに代わってロスタの軸受け機能が日常の保守不要で利用できます。

・ラバースプリング ロスタの基本形は、サスペンションユニットです。・金属製の内外殻に円筒状のゴムを圧入したユニークかつシンプルな構造で、産業機械はもとより搬送・運搬、遊具、アミューズメント領域まで、自由な発想でご利用いただける多目的機械要素です。スプリング機能・ねじり角は±30°まで許容できます。・ばね特性は非線形で荷重の増加とともに、ねじり剛性が増加する特性です。・トルク特性はロスタの長さによって決まります。・引っ張り、圧縮、せん断荷重のあらゆる方向の荷重を支持することが可能です。ダンパー機能・圧入された円柱状ゴムの内部摩擦は金属(ばね鋼)に比べて1000倍以上です。したがって、共振時の振幅低下や衝撃にともなう振動の早期停止が可能になります。・緩衝装置、振動絶縁、防振支持などに利用できます。軸受け機能・振動を吸収しながら、高周期の摺動運動の伝達が可能です。・通常ベアリングの場合は、摺動運動の伝達や、給油が不十分な時耐久性が劣ります。これらのボールベアリング、ニードルベアリングに代わってロスタの軸受け機能が日常の保守不要で利用できます。

・ラバースプリング ロスタの基本形は、サスペンションユニットです。・金属製の内外殻に円筒状のゴムを圧入したユニークかつシンプルな構造で、産業機械はもとより搬送・運搬、遊具、アミューズメント領域まで、自由な発想でご利用いただける多目的機械要素です。スプリング機能・ねじり角は±30°まで許容できます。・ばね特性は非線形で荷重の増加とともに、ねじり剛性が増加する特性です。・トルク特性はロスタの長さによって決まります。・引っ張り、圧縮、せん断荷重のあらゆる方向の荷重を支持することが可能です。ダンパー機能・圧入された円柱状ゴムの内部摩擦は金属(ばね鋼)に比べて1000倍以上です。したがって、共振時の振幅低下や衝撃にともなう振動の早期停止が可能になります。・緩衝装置、振動絶縁、防振支持などに利用できます。軸受け機能・振動を吸収しながら、高周期の摺動運動の伝達が可能です。・通常ベアリングの場合は、摺動運動の伝達や、給油が不十分な時耐久性が劣ります。これらのボールベアリング、ニードルベアリングに代わってロスタの軸受け機能が日常の保守不要で利用できます。
