2ページ目: めねじ型

ロッドエンドのボディの中にスフェリカルを組み込んで構成されています。ボディ材料としては主としてクロムモリブデン鋼等を用い硬度はHRC35、引張りの強さで980N/mm²{100kgf/mm²}以上といった強度を有しています。また、スフェリカルのレース材料は用途に応じて最も適したものを選定できるため3ピースロッドエッジは性能要求のきびしい箇所に広く利用されます。

ボディとボールから構成され、ボディを塑性加工してボールを組み込みます。このためボディ材料は303ステンレスといった冷間加工性のよい材料を使用しており、一般に荷重性能は3ピースロッドエンドや4ピースロッドエンドにくらべて劣ります。したがって比較的高い荷重性能を要求される用途には向きませんが、構造が簡単でコストを低く製造できるため一般産業機械の設計的に余裕にある箇所での使用には有効です。又、無潤滑で使用でき、ボディに303、ボールに440Cとともにステンレス鋼を用いているため、耐食性にもすぐれ一般用途に幅広く利用できます。

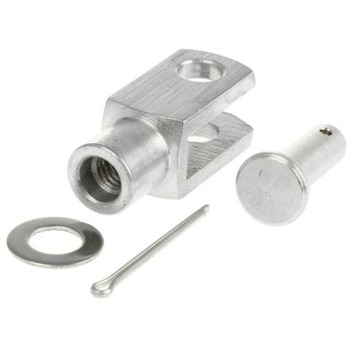

RS Pro ステンレススチール M8 x 1.25 クレビス、 42 mm x 16 mmこの小型で頑丈なクレビスファスナーは、実績のある RS Pro 製品に属しています。U 字型ファスナーには、アイテムをフックできるボルトが付いています。これらの留め具は、強度と柔軟性の高い接続を省スペースの Durable なデザインに組み込んでいます。 サイズはわずか 42 mm x 16 mm で、コンパクトです。 M8 x 1.25 のボルトにねじ山が付いているため、緩みにくい確実なフィットを実現します。さらに、これらのクレビス留め具は高品質グレード 303 ステンレススチール製で、亜鉛めっきされています。これにより、優れた頑丈さと耐腐食性を実現しています。 この留め具は、厳格にテスト・検査されており、国際規格に準拠しており、人体モデル 100 V 以上の静電放電から保護されています。頑丈な構造のため、石油化学施設などで使用される過酷な環境に最適です。特長と利点.クレビス留め具はグレード 303 ステンレス鋼製 . M8 x 1.25 ロッド接続ねじ .ボール径： 8 mm .全長： 42 mm .全幅： 16 mm .亜鉛仕上げで耐腐食性を向上 . ANSI/ESD S20.20 ： 2014 及び BS EN61340-5-1 ： 2007 の静電適合 制御規格RS PRORS PROはメーカー独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ており、すべての RS Pro 製品は厳しい業界標準に対して厳しくテストされています 卓越した品質に自信を持っている場合のみ、 RS Pro 承認ラベルが付与されます。つまり、自信を持って作業できるということです。

ステンレススチールクレビス. 耐腐食性が必要となる苛酷な環境(例: 食品、医療、石油化学業界など)での使用に最適。亜鉛めっき

RS Pro スチール M12 x 1.75 クレビス、 86 mm x 24 mmこの RS Pro シリーズのクレビスファスナーは堅牢な性質を備えているので、重い荷重を持ち上げて支持する必要がある用途に最適です。このため、航空産業や農業などの産業で一般的に使用されています。 各ファスナーは U 字型で、長いフォークが付いています。長いフォークは、クリップの動作角度が広いことを意味します。そのため、農業機器やヨットのリギングによく使用されます。クレビスジョイントのボディに取り付けると、通常の保持ピンで形成された接続よりも安全性の高い接続が形成されます。 亜鉛めっきで留め具の外側カバーを形成し、腐食に強いようにします。また、長時間の摩耗や損傷に耐える堅牢性が必要な食品、医療、石油化学産業などの環境での用途にも実用的です。特長と利点.長いクレビスファスナー .スプリングクリップ . M12 x 1.75 ロッド接続ねじ .ボール径は 12 mm .全長： 86 mm .全幅： 24 mm .亜鉛仕上げによる耐腐食性RS PRORS PROはメーカー独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ており、すべての RS Pro 製品は厳しい業界標準に対して厳しくテストされています 卓越した品質に自信を持っている場合のみ、 RS Pro 承認ラベルが付与されます。つまり、自信を持って作業できるということです。

RS PRO V9

RS Pro スチール M5 x 0.8 クレビス、 26 mm x 10 mmRS Pro シリーズの高品質クレビスファスナーは、コンパクトでありながら頑丈なコンポーネントが必要な用途に最適です。U 字型で、ピンを挿入するための 2 つの穴があります。これにより、部品がピンの軸を中心に回転するときに、材料を接合するときに柔軟な接続を作成できます。 各クレビスピンには、 M5 x 0.8 ねじ及びスプリングクリップがあり、クレビスジョイントのボディにピンを固定します。その結果、標準の保持ピンを使用した場合に実現された接続よりもしっかりと保持されます。 ピンのコーティングに適した亜鉛めっきにより、腐食に対する耐性を実現しています。このため、過酷な使用や摩耗が発生しやすい食品、医療、石油化学産業などの環境で一般的に使用されています。特長と利点.スチール製クレビスファスナー .スプリングクリップ . M5 x 0.8 ロッド接続ねじ .ボール径 5 mm .全長： 26 mm .全幅： 10 mm .亜鉛仕上げで耐腐食性を実現RS PRORS PROはメーカー独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ており、すべての RS Pro 製品は厳しい業界標準に対して厳しくテストされています 卓越した品質に自信を持っている場合のみ、 RS Pro 承認ラベルが付与されます。つまり、自信を持って作業できるということです。

RS Pro スチール M6 x 1 クレビス、 43 mm x 12 mmRS Pro シリーズのこのクレビスファスナーは、頑丈な接続で重い荷重を支える必要がある場合に適しています。標準的な固定ピンよりも安全性が高いため、農業機器やヨットのリギングに最適なオプションです。また、信頼性と耐久性のために、自動車業界や航空業界でも一般的に使用されています。 留め具は、他の保持ピンよりも長い U 字型で、素材を接合するときに柔軟で強力な接続を形成します。これにより、さまざまな角度で使用することができます。 亜鉛めっき仕上げにより、耐腐食性を確保し、堅牢な性質が得られます。また、持続的な摩耗が発生する可能性が高い、食品、医療、石油化学産業などの環境での用途にも実用的なオプションとなっています。特長と利点.スチール製クレビスファスナー .スプリングクリップ . M6 x 1 接続ねじ .ボール径は 6 mm .全長： 43 mm .全幅： 12 mm .亜鉛仕上げによる耐腐食性RS PRORS PROはメーカー独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ており、すべての RS Pro 製品は厳しい業界標準に対して厳しくテストされています 卓越した品質に自信を持っている場合のみ、 RS Pro 承認ラベルが付与されます。つまり、自信を持って作業できるということです。

RS PRO 8

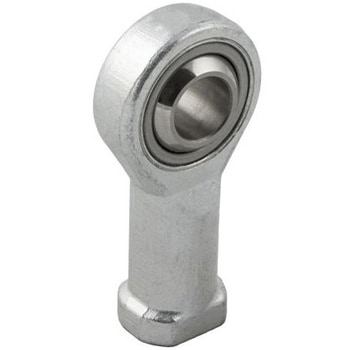

ロッド端 - メス. 印刷及び包装機械、充填機、ラベル貼り機、機械制御の分野で、空圧シリンダ及びカプラメカニズムに適しています。メンテナンスフリー - 潤滑不要

ロッド端 - メス. 印刷及び包装機械、充填機、ラベル貼り機、機械制御の分野で、空圧シリンダ及びカプラメカニズムに適しています。メンテナンスフリー - 潤滑不要

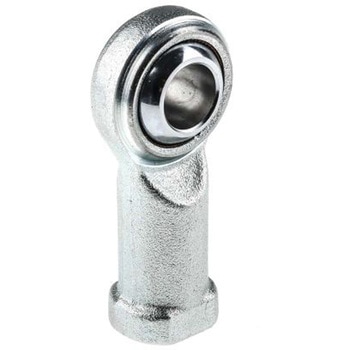

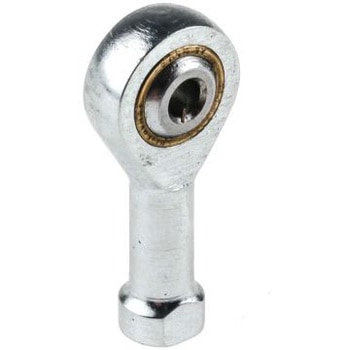

RS Pro M16 x 2 メススチールロッドエンド、 16 mm ボアサイズ、長さ 83 mm 、 M16 x 2 ねじサイズ、メートルねじ標準メスRS Pro のスチールロッドエンドは、空圧機構及びカプラ機構の構築に使用できます。潤滑不要なのでメンテナンスが不要です。 このロッドエンドには、 M16 ねじと 16 mm のボアサイズの 2 つのメス結合があります。全長は 83 mm で、動的定格荷重は 42，900 ニュートン、静的定格荷重は 21，500 ニュートンです。ボールスイベルは、接続されたシャフトに対して一定のずれを許容します。 RS Pro シリーズの一部として、製品はテスト済みです。このロッドエンドは、静電気制御基準 ANSI/ESD S20.20 ： 2014 及び BS EN61340-5-1 ： 2007 に準拠しており、空圧シリンダとカプラ機構での使用に適しています。これは、印刷機、包装機械、ラベル貼り機、機械制御などの用途で一般的に使用されています。特長と利点ロッドエンド スチール製 M16 メス端子 x 2 ボアサイズ： 16 mm 全長 83 mm 動的定格負荷： 42，900 N 静的定格荷重： 21，500 N ANSI/ESD S20.20 ： 2014 及び BS EN61340-5-1 ： 2007 の静電適合 制御規格RS PRORS PROはメーカー独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ており、すべての RS Pro 製品は厳しい業界標準に対して厳しくテストされています 卓越した品質に自信を持っている場合のみ、 RS Pro 承認ラベルが付与されます。つまり、自信を持って作業できるということです。

ロッド端 - メス. 印刷及び包装機械、充填機、ラベル貼り機、機械制御の分野で、空圧シリンダ及びカプラメカニズムに適しています。メンテナンスフリー - 潤滑不要

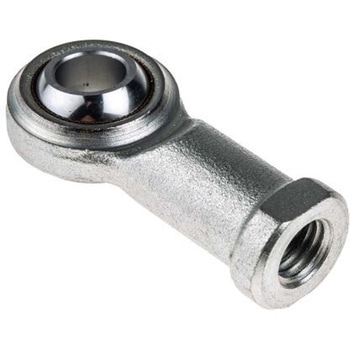

RS Pro M12 x 1.75 メススチールロッドエンド、 12 mm ボアサイズ、長さ 65 mm 、 M12 x 1.75 ねじサイズ、メートルねじ標準メス高品質 RS Pro シリーズのスチールロッドエンドは、空圧シリンダ及びカプラ機構とともに使用します。ラベル貼り機、機械制御、印刷、包装機械など、幅広い用途で使用するように設計されています。 このモデルの全長は 65 mm で、メスねじ接続の M12 1.5 のねじサイズです。動的負荷定格は 26 、 700 ニュートンで、静的定格負荷は 14 、 000 ニュートンです。このロッドはカーボンスチール製で、銅合金インサートと高炭素ベアリングスチールのボールスイベルを備えています。潤滑する必要がないため、メンテナンスフリーです。 RS Pro シリーズの一部であるこのロッドエンドは、徹底的にテストされ、一貫性と信頼性の高い製品を実現します。これは、静電気放電の安全なレベルについて、 ANSI/ESD S20.20 ： 2014 及び BS EN61340-5-1 ： 2007 の規格に準拠しています。特長と利点ロッドエンド スチール製 M12 x 1.75 メス接続 メートルねじの規格 ボアサイズ： 12 mm 全長 65 mm 動的定格荷重： 26 、 700 N 静的定格負荷： 14，000 N ANSI/ESD S20.20 ： 2014 及び BS EN61340-5-1 ： 2007 の静電適合 制御規格RS PRORS PROはメーカー独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ており、すべての RS Pro 製品は厳しい業界標準に対して厳しくテストされています 卓越した品質に自信を持っている場合のみ、 RS Pro 承認ラベルが付与されます。つまり、自信を持って作業できるということです。

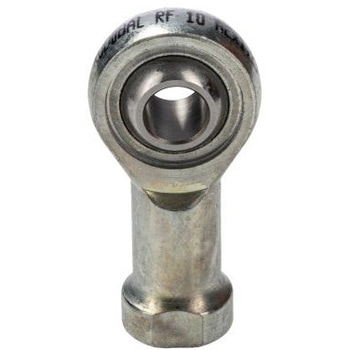

RS Pro M10 x 1.5 メススチールロッドエンド、 10 mm ボアサイズ、長さ 56 mm 、 M10 x 1.5 ねじサイズ、メートルねじ標準メスRS Pro のこのスチールロッドエンドは、空圧機構及びカプラ機構で使用します。一般に、印刷機、包装機械、ラベル貼り機、機械制御などに使用されます。 ロッドエンドは、潤滑不要のゼロメンテナンスオプションです。全長は 56 mm で、動的定格荷重は 20 、 000 ニュートン、静的定格荷重は 10 、 700 ニュートンです。メスねじ接続は、ねじサイズが M10 x 1.5 で、内径は 10 mm です。カーボンスチール製ボディ、ハイカーボンベアリングスチールボール、銅合金インサートで構成されています。 信頼性の高い RS Pro シリーズの一部であるこのコンポーネントは徹底的にテストされ、高い耐久性と一貫性を発揮します。また、安全な静電気放電に関しては、 ANSI/ESD S20.20 ： 2014 及び BS EN61340-5-1 ： 2007 の規格にも適合しています。特長と利点ロッドエンド スチール製 M10 x 1.5 メス接続 メートル系の接続ねじ規格 ボアサイズ： 10 mm 全長： 56 mm 動的負荷定格： 20 、 000 N 定格静的負荷： 10 、 700 N ANSI/ESD S20.20 ： 2014 及び BS EN61340-5-1 ： 2007 の静電適合 制御規格RS PRORS PROはメーカー独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ており、すべての RS Pro 製品は厳しい業界標準に対して厳しくテストされています 卓越した品質に自信を持っている場合のみ、 RS Pro 承認ラベルが付与されます。つまり、自信を持って作業できるということです。

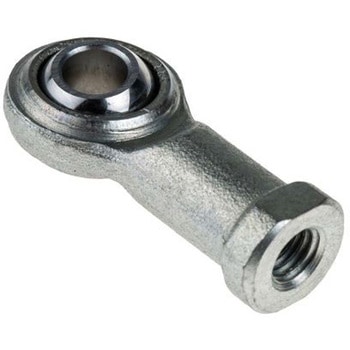

RS Pro M8 x 1.25 メススチールロッドエンド、内径 8 mm 、長さ 47 mm 、ねじサイズ M8 x 1.25 、メートルねじ標準メス空圧カプラ機構を構築する場合、 RS Pro シリーズ ボールスイベルにより、接続しているシャフト間のずれがある程度許容されます。メス M8 x 1.25 の接続ねじで、内径は 8 mm です。全長は 47 mm で、動的定格荷重は 14，30 ニュートン、静的定格荷重は 7，900 ニュートンです。 RS Pro シリーズにはエンジニアによるテストが受けられています。また、静電気制御基準 ANSI/ESD S20.20 ： 2014 及び BS EN61340-5-1 ： 2007 にも適合しています。このタイプのロッドエンドは、特に一方向の荷重に適しています。油を避ける必要がある機械(食品加工機械や潤滑剤を再供給できない機械など)の制御及びリンク機構に最適です。特長と利点ロッドエンド スチール製 M8 x 1.25 のメス接続 ボアサイズ： 8 mm 全長： 47 mm ダイナミック定格負荷： 14，300 N 定格静的負荷： 7，900 N ANSI/ESD S20.20 ： 2014 及び BS EN61340-5-1 ： 2007 の静電適合 制御規格RS PRORS PROはメーカー独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ており、すべての RS Pro 製品は厳しい業界標準に対して厳しくテストされています 卓越した品質に自信を持っている場合のみ、 RS Pro 承認ラベルが付与されます。つまり、自信を持って作業できるということです。

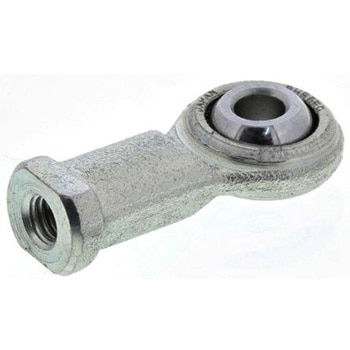

RS Pro M6 x 1 メススチールロッドエンド、内径 6 mm 、長さ 39 mm 、 M6 x 1 ねじサイズ、メートルねじ標準メスRS Pro のこのスチールロッドエンドは、梱包機械やラベル貼り機などで、空圧機構やカプラ機構を構築するのに使用します。これは、特に単方向負荷に適しています。 このロッドエンドは潤滑不要で、メンテナンスが不要です。このため、食品加工機械など、潤滑剤を再適用できない機械の制御機構やリンク機構での使用に最適です。 メスロッドエンドベアリングは、耐腐食性の亜鉛めっきコーティングスチール製です。メス M6 x 1 ねじ接続で、内径 6 mm 、全長 39 mm です。動的定格荷重は 8，600 ニュートンで、静的定格荷重は 5，000 ニュートンです。 RS Pro シリーズの一部として、この製品は、一貫性と耐久性を確保するために包括的にテストされています。 ANSI/ESD S20.20 ： 2014 及び BS EN61340-5-1 ： 2007 の安全な静電放電規格に準拠しています。特長と利点ロッドエンド スチール製 M6 x 1 メス接続 メートルねじの規格 内径 6 mm 全長 39 mm 動的定格負荷： 8，600 N 5，000 N の静的定格負荷 ANSI/ESD S20.20 ： 2014 及び BS EN61340-5-1 ： 2007 の静電適合 制御規格RS PRORS PROはメーカー独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ており、すべての RS Pro 製品は厳しい業界標準に対して厳しくテストされています 卓越した品質に自信を持っている場合のみ、 RS Pro 承認ラベルが付与されます。つまり、自信を持って作業できるということです。

ロッド端 - メス. 印刷及び包装機械、充填機、ラベル貼り機、機械制御の分野で、空圧シリンダ及びカプラメカニズムに適しています。メンテナンスフリー - 潤滑不要

RS Proロッドエンド自己潤滑 - スチール

RS Proロッドエンド自己潤滑 - スチール

RS Proロッドエンド自己潤滑 - スチール

RS Proロッドエンド自己潤滑 - スチール

RS Proロッドエンド自己潤滑 - スチール

RS Proロッドエンド自己潤滑 - スチール

ロッド端ミニチュア - メス. C22/C35 Pbスチール、亜鉛めっき(不動態化)で製造されたメカニカルリンク 硬化ボール、研削・研磨100 cr6ボールベアリングスチール インサートはCu Zn 40 Mn Pb青銅。これらのベアリングには潤滑油が必要で、Molykote BR2が出荷時に充填済み 360°のうち+/-13°の偏心動作あり

ロッド端ミニチュア - メス. C22/C35 Pbスチール、亜鉛めっき(不動態化)で製造されたメカニカルリンク 硬化ボール、研削・研磨100 cr6ボールベアリングスチール インサートはCu Zn 40 Mn Pb青銅。これらのベアリングには潤滑油が必要で、Molykote BR2が出荷時に充填済み 360°のうち+/-13°の偏心動作あり

0

ボールを利用した、位置決め部品。センサ・カメラ・照明・モニタなどの角度調節・固定に適しています。 360°どの方向にも、ねじつきボールを±30°まで、溝方向へは90°まで傾けることができます。 止めねじを締めつけることで、ねじつきボールを希望の角度で固定できます。 ベースプレート底面部には、まわり止めピン用の穴があります。 ボールジョイントSBJS-Fを前面から取り付ける場合は、取りつけ用プレートSBJPを使用してください。

ボールを利用した、位置決め部品。センサ・カメラ・照明・モニタなどの角度調節・固定に適します。 360°どの方向にも、ねじつきボールを±30°まで、溝方向へは90°まで傾けることができます。 クランプレバーまたは止めねじを締めつけることで、ねじつきボールを希望の角度で固定できます。 クランプレバーを締めつけることで、ねじつきボールを希望の角度で固定できます。 ベースプレート底面部には、まわり止めピン用の穴があります。 ボールジョイントSBJL-Mを前面から取り付ける場合は、取りつけ用プレートSBJPを使用してください。
