26ページ目: 機構部品(電子部品)その他関連用品

ICD 2ブレッドボードケーブルAC162069. このケーブルは、はんだ不要のブレッドボードにオスピンを差し込むため、MPLABR ICD RJ-11をブレークアウトしています。

30 x 20 mm、高さ: 2.5 mm、シールド厚: 0.2 mm。 S0941-46R、S0951-46R、S0961-46R、S0971-46R、S0981-46R、S0991-46R、S1001-46R、S1721-46R SMTシールドクリップと組み合わせての使用を推奨。 使用と再利用が容易 - 追加のはんだ付け作業は不要。

20 x 15 mm、高さ3 mm、シールド厚: 0.2 mm。 S0941-46R、S0951-46R、S0961-46R、S0971-46R、S0981-46R、S0991-46R、S1001-46R、S1721-46R SMTシールドクリップと組み合わせての使用を推奨。 使用と再利用が容易 - 追加のはんだ付け作業は不要。

TO-220 用の RS Pro ヒートシンクトランジスタスプリングクリップですトランジスタに取り付けタブがない場合は、この RS Pro トランジスタスプリングクリップに垂直取り付けヒートシンクを使用します。このクリップは一元的に最大 7.5 kg の強力な圧力を発揮するため、ヒートシンクはより多くの熱を外部環境に伝達でき、デバイスの温度を可能な限り低く保つことができます。 この亜鉛めっきヒートシンクトランジスタスプリングクリップは、腐食に強い透明不動態化仕上げとなっています。ヒートシンクパネルやパッドの厚さに合わせて使用できるため、この丈夫なクリップは汎用性に優れています。TO220 、 TO218 、 TO247 、 TO3P などのパワートランジスタを単一の固定ポイントとして機能します。 2 つのトランジスタに使用できる丸穴は 1 つだけです。ヒートシンクは、コンピュータの CPU などの電気機器に使用されている受動的な金属部品で、過熱を防止します。RS Pro 製品に含まれているこのクリップは、耐久性についてテスト済みです。特長と利点ヒートシンク・トランジスタ・スプリング・クリップ TO-220 、 TO218 、 TO247 、 TO3P 用 絶縁電圧： 1000 V EU 指令 2011/65/EU および 2015/863 の安全性に準拠しています ANSI/ESD S20.20 ： 2014 に適合する条件下で処理及び梱包 及び BS EN61340-5-1 ： 2007 の品質と仕様に準拠した静電制御基準です 安全性RS PRORS PROはメーカー独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ており、すべての RS Pro 製品は厳しい業界標準に対して厳しくテストされています 卓越した品質に自信を持っている場合のみ、 RS Pro 承認ラベルが付与されます。つまり、自信を持って作業できるということです。

RS PROヒートシンクトランジスタスプリングクリップ

PIC12F683 8 ビットマイクロコントローラ. MicrochipのPIC12マイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。当初ワンタイムプログラマブル( OTP )の部品として発売されたこのデバイスシリーズは、追加機能として拡大し続けて、さらなる強化を加えています。PIC12F683 ファミリのマイクロコントローラは、8 レベルのハードウェアスタックと 35 個の命令を備えた Microchip のミッドレンジコアをベースにしています。これらの MCU は、最高 5 MIPS の性能と、3.5 KB のプログラムメモリ、128 バイト RAM と 256 バイト EEPROM から成るデータメモリを備えています。設定可能な精度±1 %のRCオシレータをボードに搭載しています。特長. 35個の命令 8 レベルのハードウェアスタック 8 MHz 内蔵発振器 - 8 MHz → 125 kHzの範囲内で選択可能 I/O ピン x 6 コンパレータ x 1 4 チャンネル 10 ビット A/D コンバータ( ADC ) CCP モジュール(キャプチャー/コンペ/パルス幅変調) 8 ビットタイマ x 2 16 ビットタイマ x 1 インサーキットシリアルプログラミング( ICSP )

PIC18F2xJ50 / 4xJ50 8ビットフラッシュマイクロコントローラ

PIC18F2525 2620 4525 4620 ビットマイクロコントローラ. MicrochipのPIC18Fマイクロコントローラは、Microchip製品の中で最も高性能な8ビットデバイスです。このシリーズは組み込み用途向けに包括的なペリフェラルシリーズの一部としてCAN、LIN、イーサネット機能を備えたタイプや、消費電力が重要な検討事項となる用途向けにXLP (超低消費電力)技術を採用したタイプがあります。 PIC18F2525 2620 4525 4620ファミリのマイクロコントローラは、Microchip製のPIC18アーキテクチャをベースにしており、31レベルのハードウェアスタックと75種の命令を備えています。 これらのMCUは、最大10 MIPSで動作し、最大64 KBのプログラムメモリ、3968 バイトのRAM、124 バイトのEEPROMを備えています。構成可能なRC発振器をオンボードに搭載しています。. マイクロコントローラ機能. 40 MHz (最大)CPU速度: 最大40 MHz 75種の命令(拡張命令セットで最大83種の命令を有効化可能) 31レベルのハードウェアスタック 内部発振器 選択可能な周波数範囲: MHz 31 kHz I/Oピン 25 PIC18F2525 2620モデル I/Oピン 36 PIC18F4525 4620モデル nanoWattテクノロジー パワーオンリセット(POR) パワーアップタイマ(PWRT) オシレータスタートアップタイマ(OST) ブラウンアウトリセット(BOR) 拡張ウォッチドッグタイマ(WDT) / 低電圧検出(HLVD)モジュール インサーキットシリアルプログラミング(ICSP) インサーキットデバッグ(ICD). 周辺機器. 10ビットA/Dコンバータ(ADC)- PIC18F2525 2620 10チャンネル、PIC18F4525 4620 13チャンネル キャプチャ コンペア PWMモジュール PIC18F2525/2620 2、PIC18F4525 4620 1 拡張キャプチャ コンペア PWM モジュール PIC18F4525 4620 のみ コンパレータ 2 ビットタイマ 1 16ビットタイマ 3 SPIとI2Cを備えたMaster Synchronous Serial Port(MSSP)モジュール ；sup>2. ；/sup>C 強化型ユニバーサル同期 非同期レシーバ トランスミッタ(EUSART)

PIC18F2xK22 / 4xK22 8ビットフラッシュマイクロコントローラ

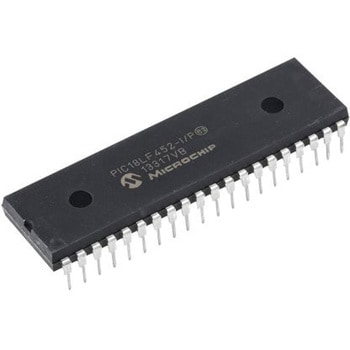

PIC18F242 / 252 / 442/452 8 ビットフラッシュマイクロコントローラ

PIC32MZxxxxEF Embedded Connectivity 32ビットマイクロコントローラ. Microchip PIC32MZxxxxEFのマイクロコントローラファミリは、強力なMIPS32R M-Classコアに基づく高性能32ビットデバイスです。 この第2世代のPIC32MZデバイスは、単精度 倍精度演算を必要とする用途向けに高性能と低遅延を実現するハードウェア浮動小数点ユニット(FPU)を内蔵しています。 FPUと広範なオンボード周辺装置が一体になっているこのMCUは、処理主体の高速用途に最適です。 MPLABR Harmony統合ソフトウェアフレームワークは、PIC32 MCUに対応した、Microchipの開発プラットフォームです。 このIDEは、さまざまなドライバとライブラリをまとめた、開発を簡素化する単一の統合プラットフォームです。このIDEにより、迅速に市場に投入できるようになります。 詳細については、www.microchip.com/harmonyを参照してください。. マイクロコントローラの機能. MIPS32R 32ビットM-Classコア 最大周波数200 MHz 330 DMIPS 浮動小数点ユニット(FPU)で高速単精度 倍精度演算に対応 microMIPSモードでコードサイズを最大35 %縮小 コード効率の高いアーキテクチャ(C及びアセンブリ) 低消費電力管理モード フェールセーフクロックモニタ(FSCM) 独立したウォッチドッグタイマ プログラマブルPLL及びクロックソース用の発振器 高速ウェイクアップ スタートアップ. 周辺機能. グラフィックスインターフェイス オーディオインターフェイス I2S LJ RJ経由の通信、SPI I2C経由の制御 メモリインターフェイス 乱数ジェネレータ(RNG)を搭載した暗号化エンジンでデータ暗号化 復号化と認証(AES、3DES、SHA、MD5、HMAC)に対応 一部のモデルは非対応 USB 2.0準拠の高速On-The-Go (OTG)コントローラ CANモジュール 2 一部のモデルは非対応 UARTモジュール 6 4線式SPIモジュール 4又は6 (モデルによって異なる) SQIモジュール I2Cモジュール 4又は5 (モデルによって異なる) パラレルマスタポート(PMP) 10 100イーサネット(MII RMII対応) 12ビット18 Msps ADCモジュール 24、40、又は48チャンネル(モデルによって異なる) 2個のコンパレータ 温度センサ 16ビットタイマ 9 ペアリングによって最大4つの32ビットタイマを実現可能 出力比較(OC) 入力比較(IC)モジュール 9 ペリフェラルピン選択(PPS) ダイレクトメモリアクセス(DMA) 12、16、又は18チャンネル(モデルによって異なる)

PIC12F1822 1840 8ビットフラッシュマイクロコントローラ. MicrochipのPIC12マイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。 当初はワンタイムプログラマブル(OTP)部品として発売されたこのデバイスシリーズは、継続的な拡張により、特別な機能やさらなる改善が加えられています。 PIC12F1822 1840ファミリのマイクロコントローラは、深いハードウェアスタックと49個の命令を備えた、Microchipの拡張ミッドレンジコアをベースにしています。 これらのMCUは、最大8 MIPSで動作し、3.5 KBのプログラムメモリと128バイトのデータメモリを備えています。 精度±1 %の構成可能なRC発振器をオンボードに搭載しています。. 特長. 49の命令 16レベルハードウェアスタック 16 MHz内蔵発振器 選択可能な出力範囲: 16 MHz 31 kHz I/Oピン 6 コンパレータ 1 4チャンネル10ビットA/Dコンバータ(ADC) 4チャンネル静電容量式タッチセンサ(mTouch)モジュール 2個の8ビットタイマ 1個の16ビットタイマ 強化されたキャプチャ コンペア PWM (ECCP)モジュール 1 SPI及びI2Cを備えたマスタ同期シリアルポート(MSSP) EUSART インサーキットシリアルプログラミング(ICSP) 超低消費電力(XLP)テクノロジー

PIC18F2423 / 2523 / 4423 / 4523 8ビットマイクロコントローラ. Microchip製のPIC18Fマイクロコントローラは、Microchip製品の中で最も機能性の高い8ビットデバイスです。このシリーズには、埋め込みアプリケーションのニーズに適合させるために、包括的なペリフェラルシリーズの一部としてCAN、LIN、イーサネット機能を備えたタイプや、消費電力が重要な検討事項となる用途向けにXLP (超低消費電力)技術を採用したタイプがあります。PIC18F2420 / 2520 / 4420 / 4520ファミリのマイクロコントローラは、Microchip製のPIC18アーキテクチャをベースにしており、31レベルのハードウェアスタックと75の命令を備えています。これらのMCUは、最高10 MIPSで動作し、最高32 KBのプログラムメモリ、最高1536バイトのRAMと256バイトのデータEEPROMを搭載しています。構成可能な発振器をオンボードに搭載しています。マイクロコントローラの機能. CPU速度: 最大40 MHz 75の命令 - 83の拡張命令セットを有効化 31レベルのハードウェアスタック 構成可能な内部発振器 - 選択可能な周波数範囲: 8 MHz → 31 kHz I/Oピン x 25 - PIC18F2423 / 2523モデル I/Oピン x 36 - PIC18F4423 / 4523モデル nanoWattテクノロジー パワーオンリセット(POR) パワーアップタイマ(PWRT) オシレータスタートアップタイマ(OST) ブラウンアウトリセット(BOR) 拡張ウォッチドッグタイマ(WDT) High / Low電圧検出(HLVD)モジュール In-Circuitシリアルプログラミング(ICSP) In-Circuitデバッグ(ICD). 周辺機器. 12ビットA/Dコンバータ(ADC) - PIC18F2423 / 2523モデル10チャンネル、PIC18F4423 / 4523 13チャンネル 1つの拡張キャプチャ、比較、PWMモジュール - PIC18F4423 / 4523モードのみ キャプチャ、比較、PWMモジュール - PIC18F2423 / 2523モデル x 2、PIC18F4423 / 4523モデル x 1 2個のコンパレータ 1個の8ビットタイマ 16ビットタイマ x 3 SPI及びI2Cを備えたマスタ同期シリアルポート(MSSP)モジュール 強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)

PIC18F2458 / 2553 / 4458 / 4553 8ビットフラッシュマイクロコントローラ

8ビットmegaAVRマイクロコントローラ、4 → 16 KBフラッシュ. RS Componentsでは、Atmel製のmegaAVR 8ビットマイクロコントローラを多数取り揃えています。各マイクロコントローラは、拡張RISCアーキテクチャをベースにしており、QTouchライブラリをサポートしています。 すべてのmegaAVRマイクロコントローラは、各種Kbのインシステムプログラマブルフラッシュ、EEPROM、SRAMだけでなく、多様なピンとパッケージタイプに対応します。 megaAVR 8ビットマイクロコントローラのタイプ ATmega8 ATmega16 ATmega48 ATmega88 ATmega162 ATmega164 ATmega165 ATmega168 ATmega8515 ATmega8535

ATmega32U4 8ビットmegaAVRマイクロコントローラ. Atmel ATmega32U4マイクロコントローラは、AVR拡張RISCアーキテクチャに基づく8ビットmegaAVRデバイスです。 ATmega32U4は、シングルクロックサイクルで多彩な命令を実行することによって、消費電力と速度のバランスをとりながら、1 MIPS/MHzに近いスループットを達成しています。 ATmega32U4は、USB 2.0デバイスモジュールを備えているため、USB接続を必要とする用途に最適です。 また、オンチップデバッグ用のJTAGインターフェイスも内蔵しています。. マイクロコントローラの機能. 最大動作周波数: 16 MHz 最大16 MIPS @ 16 MHz 32 KBフラッシュ 1024 B EEPROM 2.5 KB SRAM 135個の命令 - 大半がシングルクロックサイクルで実行 汎用レジスタ x 32 GPIO x 26 パワーオンリセット及びプログラマブルブラウンアウト検出 8 MHz較正済み発振器内蔵 クロックプリスケーラ及びオンザフライクロックスイッチング機能を内蔵 外部 / 内部の割り込みソース 6種類の省電力スリープモード 内部 / 外部割り込み 完全スタティック動作 オンチップ2サイクルマルチプライヤ. 通信機能. USB 2.0 Full-Speed / Low-Speedデバイスモジュール JTAG (IEEE1149.1準拠)インターフェイス プログラマブルシリアルUSART (ハードウェアフロー制御) マスタ / スレーブSPIシリアルインターフェイス バイト指向2線式シリアルインターフェイス. 周辺機能. USB及び高速タイマ用のオンチップPLL 10ビットA/Dコンバータ(ADC) - 12チャンネル 10ビット高速タイマ / カウンタ(PLL (64 MHz)及び比較モードを装備) x 1 8ビットタイマ / カウンタ(独立したプリスケーラ及び比較モードを装備) x 1 16ビットタイマ / カウンタ(独立したプリスケーラ、比較モード及びキャプチャモードを装備) x 2 8ビットPWMチャンネル x 4 PWMチャンネル(設定可能な分解能: 2 → 16ビット) x 4 高速動作用PWMチャンネル(設定可能な分解能: 2 → 11ビット) x 6 出力比較変調器 プログラマブルウォッチドッグタイマ(独立したオンチップ発振器を搭載) オンチップアナログコンパレータ ピン変更時の割り込み / ウェイクアップ オンチップ温度センサ

PIC18F2xK22 / 4xK22 8ビットフラッシュマイクロコントローラ

PIC24FJxxxGA GB406 410 412 16ビットフラッシュマイクロコントローラ. Microchip PIC24FJxxxGA GB406 410 412ファミリのマイクロコントローラは多様なペリフェラルを使用できる16ビットデバイスで、セキュアなデータ転送と保管を必要とする用途に適しています。オンボードの暗号化エンジン、eXtreme低電力(XLP)機能、LCDディスプレイコントローラUSB On-The-Goなどを特長としています。ライブアップデート機能を備えたデュアルパーティションフラッシュは、特に注目する必要があります。これにより、MCUは2つの独立したソフトウェアアプリケーション(ブートローダーを含む)を保持できます。さらに、この機能を使用することで、1つのパーティションをプログラムしながら、他のパーティションで別のアプリケーションコードを実行できるようになります。CPUの特長. モディファイドハーバードアーキテクチャ 最高動作速度: 16 MIPS 32 MHz 17ビット 17ビット単一サイクルのハードウェア分数 整数乗算器 32ビット 16ビットのハードウェア除算器 16 16ビットの作業レジスタアレイ. 暗号化エンジン機能. CPUの介入なしでNIST標準暗号化 復号化操作を実行 128、192、256ビットに対するAES暗号化サポート DES 3DES暗号化サポート ECB、CBC、OFB、CTR、CFB128モードをサポート プログラム的に安全なOTPアレイでキーストレージ 真の乱数発生 バッテリバックアップRAMキーストレージ. デュアルパーティションフラッシュ機能. ブートローダーを含む、2つの独立したソフトウェアアプリケーションを保持可能 1つのパーティションのプログラムと同時に、他のパーティションで別のアプリケーションコードの実行が可能 アクティブパーティションの間でのランタイム切り替えが可能. eXtreme低消費電力(XLP)機能. 複数の電源管理オプション 低クロック速度へのオンザフライスイッチングに対応する代替クロックモード ディープスリープ時に超低電流消費: WDT 650 nA 2 V(代表値)、RTCC 650 nA 32 kHz V(代表値)、ディープスリープ電流、60 nA(代表値) 実行モード: 160 μA/MHz. 周辺機能. 10 12ビット200 500 ksps A/Dコンバータ(ADC) 16又は24チャンネル 10ビット Msps D/Aコンバータ(DAC) 3個の拡張型アナログコンパレータ 静電容量型タッチセンサ用の充電時間測定ユニット(CTMU) LCDディスプレイコントローラ 最高5個の外部割り込みソース ペリフェラルピン選択(PPS) 6チャンネルのダイレクトメモリアクセス(DMA) 5つの16ビットタイマ カウンタ(プリスケーラ付き) 32ビットタイマ カウンタとペアリングが可能 6個の入力キャプチャモジュール(それぞれ専用の16ビットタイマを搭載) 6個の出力比較 PWMモジュール(それぞれ専用の16ビットタイマを搭載) 4個のシングル出力CCP (SCCP)及び3個のマルチ出力CCP (MCCP)モジュール 拡張型パラレルマスタ スレーブポート(EPMP EPSP) ハードウェアリアルタイムクロック及びカレンダー(RTCC) USB v2.0 On-The-Go (OTG)準拠モジュール 4個の3線 4線SPIモジュール 3個のI2Cモジュール 6個のUARTモジュール プログラム可能な32ビット巡回冗長検査(CRC)発生器 4個の設定可能なロジックセル(CLC)

PIC10F2xx 8ビットベースラインPICRマイクロコントローラ. PIC10F2xx はPIC10Fファミリで初めて導入された製品で、Microchipオリジナルのベースラインアーキテクチャに基づいています。これにより、最大5 MIPS、最大0.75 Kbのプログラムメモリ、最大24バイトのデータメモリ、割り込みなしの処理が実現します。すべてのPIC10F2xx MCUにオンボードRC発振器(±1 %の精度)が搭載され、特定のタイプにはコンパレータ、8ビットADC、mTouch入力チャンネルが搭載されています。開発に便利な8ピンPDIP及び2 x 3 DFNパッケージも用意されています。ICDインターフェイスヘッダAC162059を使用したデバッグがサポートされます(RS ； 623-1020 623-1020 )。

8 ビット megaAVR マイクロコントローラ 32‐256 KB フラッシュ. RS コンポーネンツは、 様々なAtmel megaAVR 8 ビットマイクロコントローラを用意しています。各マイクロコントローラは拡張 RISC アーキテクチャをベースにしており、 QTouch ライブラリをサポートしています。すべての種類のマイクロコントローラには、さまざまな容量のインシステムプログラマブルフラッシュ、 EEPROM 、 SRAM 、各種ピンとパッケージタイプがあります。 megaAVR 8 ビットマイクロコントローラの種類 ATmega32. ( ATmega32 ) ATmega64 ATmega128 ATmega3224 ATmega325 ATmega406 ATmega640 ATmega644 ATmega645 ATmega1280 ATmega1281 ATmega1284 ATmega2560 ATmega2561 ATmega3250 ATmega6450

8ビットmegaAVRマイクロコントローラ(USBコントローラ付)、Atmel. これらのmegaAVRRマイクロコントローラはUSBコントローラと大量のプログラム / データメモリを備えており、最高で20 MIPSの性能を発揮します。 すべてのmegaAVRには、自己プログラム機能が用意されており、高速かつ確実に、コスト効率よく回路をアップグレードすることができます。

PIC16F1788/1789 8ビットフラッシュマイクロコントローラ. Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPICRアーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。 PIC16F1788/1789ファミリのマイクロコントローラは、16レベルのハードウェアスタックと49個の命令を備えたMicrochipの拡張ミッドレンジコアをベースにしています。 これらのMCUは、最高8 MIPSの性能を発揮し、28 KBのプログラムメモリ、2048バイトのRAM、及び256バイトのデータEEPROMを搭載しています。 精度±1 %の構成可能な発振器をオンボードに搭載しています。. マイクロコントローラの機能. CPU速度: 最大32 MHz 49の命令 16レベルハードウェアスタック 32 MHz内蔵発振器 選択可能な周波数範囲: 32 MHz 31 kHz I/Oピン 25 PIC16F1788 I/Oピン 36 PIC16F1789 XLP技術 パワーオンリセット(POR) パワーアップタイマ(PWRT) オシレータスタートアップタイマ(OST) ブラウンアウトリセット(BOR) 拡張ウォッチドッグタイマ(WDT) 拡張低電圧プログラミング(LVP) In-Circuitシリアルプログラミング(ICSP) In-Circuitデバッグ(ICD). 周辺機器. 15チャンネル12ビットA/Dコンバータ(ADC) PIC16F1789 11チャンネル12ビットA/Dコンバータ(ADC) PIC16F1788 8ビットD/Aコンバータ(DAC) 3個のキャプチャ コンペア PWM (CCP)モジュール 2個のプログラマブルスイッチモードコントローラ(PSMC) 3個のオペアンプ PIC16F1789 2個のオペアンプ PIC16F1788 4個のコンパレータ 2個の8ビットタイマ 1個の16ビットタイマ SPI及びI2Cを備えたマスタ同期シリアルポート(MSSP) 強化型ユニバーサル同期 非同期レシーバ トランスミッタ(EUSART) 固定電圧リファレンス(FVR)

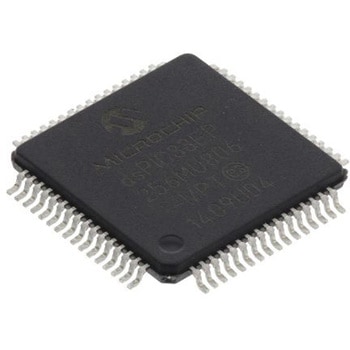

dsPIC33EPxxxGP/MC20x/50x 16ビットデジタルシグナルコントローラ. MicrochipのdsPIC33EPxxxGP/MC20x / 50xデジタルシグナルコントローラファミリは、最大70 MIPSの性能を発揮する、dsPIC33Eコアベースの包括的な16ビットDSP製品群です。 この製品群には、幅広いアレイメモリ及びパッケージタイプがあり、非常に広範なオンボード周辺機器が用意されています。. マイクロコントローラの機能. CPUクロック速度: 最大70 MHz I/Oピン x 21 → 53 モデルによって異なる パワーオンリセット(POR) パワーアップタイマ(PWRT) オシレータスタートアップタイマ(OST) ブラウンアウトリセット(BOR) 拡張ウォッチドッグタイマ(WDT) High / Low電圧検出(HLVD)モジュール In-Circuitシリアルプログラミング(ICSP) In-Circuitデバッグ(ICD). 周辺機器. 高速PWM 10 / 12ビットA/Dコンバータ(ADC) - 6 → 16チャンネル(モデルによって異なる) 5個の16ビットタイマ 2個の32ビットタイマ オペアンプ モデルによって2 → 3個 コンパレータ モデルによって3 → 4個 充電時間測定ユニット(CTMU) mTouch静電容量型タッチセンサに対応 2個のUARTモジュール 2個のSPIモジュール ECANモジュール 2個のI2Cモジュール プログラム可能な巡回冗長検査(CRC) ペリフェラルピン選択(PPS) ペリフェラルトリガジェネレータ(PTG)

PIC16F913/914/916/917/946 8-Bit Flash Microcontrollers. The PIC16F range of microcontrollers from Microchip are 8-bit MCUs that incorporate Microchip ’s PICR architecture into variety of pin and package options， from space efficient 14-pin devices to feature-rich 64-pin devices. Devices with Baseline， Mid-Range or Enhanced Mid-Range architecture are available with numerous different peripheral combinations， giving designers flexibility and choice for their applications. The PIC16F913/914/916/917/946 family of microcontrollers is based upon Microchip ’s Mid-Range core with an level deep hardware stack and 35 instructions. These MCUs provide up to MIPS， up to 14 Kbytes program memory， up to 352 bytes RAM and EEPROM of 256 bytes. On board is configurable oscillator factory calibrated to ±1% accuracy. Microcontroller Features. 20 MHz Max. CPU Speed 35 Instructions Level Hardware Stack MHz Internal Oscillator Selectable Output Range from MHz to 31 kHz 24 I/O Pins PIC16F913/916 Models 35 I/O Pins PIC16F914/917 Models 53 I/O Pins PIC16F946 Model Only Power-On Reset (POR) Brown-Out Reset (BOR) Power-Up Timer (PWRT) Oscillator Start-Up Timer (OST) Watchdog Timer (WDT) Programmable Low-Voltage Detect (PLVD) In-Circuit Serial Programming (ICSP) In-Circuit Debug (ICD). Peripherals. Liquid Crystal Display (LCD) Module PIC16F913/916 60 Segments， PIC16F914/917 96 Segments， PIC16F946 168 Segments 10-bit Analogue-to-Digital Converter (ADC) PIC16F913/916 Channels， PIC16F914/917/946 Channels Capture， Compare， PWM (CCP) Module PIC16F913/916 1 Module， PIC16F914/917/946 2 Modules Two Comparators Two 8-bit Timers One 16-bit Timer Synchronous Serial Port (SSP) with I2C Addressable Universal Synchronous Asynchronous Receiver Transmitter (AUSART)

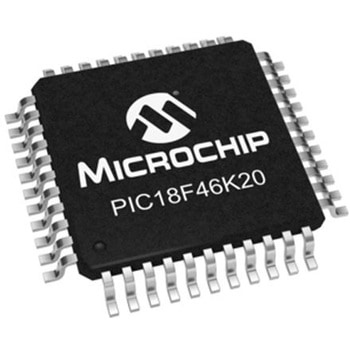

PIC18F2xK20 / 4xK20 8ビットフラッシュマイクロコントローラ

PIC18F2585 / 2680 / 4585 / 4680 8ビットフラッシュマイクロコントローラ

PIC12Cxxx、8ビットマイクロコントローラ. この強力な(1マイクロ(μ)秒の命令実行)にもかかわらず、プログラムしやすい(33の単一ワードの命令のみ) CMOS OTPベースの8ビットマイクロコントローラは、Microchipの強力なPICRアーキテクチャを8ピンパッケージに収納。 I/Oあたり25 mAのソース / シンクを備えた6つのI/Oピン、プラグラム可能な較正機能付き内部4 MHz RC発振器を含む4つの発振器オプション、パワーオンリセット 新たに設計する場合は、PIC12Fタイプの使用を検討してください。

PIC18F2525 2620 4525 4620 ビットマイクロコントローラ. MicrochipのPIC18Fマイクロコントローラは、Microchip製品の中で最も高性能な8ビットデバイスです。このシリーズは組み込み用途向けに包括的なペリフェラルシリーズの一部としてCAN、LIN、イーサネット機能を備えたタイプや、消費電力が重要な検討事項となる用途向けにXLP (超低消費電力)技術を採用したタイプがあります。 PIC18F2525 2620 4525 4620ファミリのマイクロコントローラは、Microchip製のPIC18アーキテクチャをベースにしており、31レベルのハードウェアスタックと75種の命令を備えています。 これらのMCUは、最大10 MIPSで動作し、最大64 KBのプログラムメモリ、3968 バイトのRAM、124 バイトのEEPROMを備えています。構成可能なRC発振器をオンボードに搭載しています。. マイクロコントローラ機能. 40 MHz (最大)CPU速度: 最大40 MHz 75種の命令(拡張命令セットで最大83種の命令を有効化可能) 31レベルのハードウェアスタック 内部発振器 選択可能な周波数範囲: MHz 31 kHz I/Oピン 25 PIC18F2525 2620モデル I/Oピン 36 PIC18F4525 4620モデル nanoWattテクノロジー パワーオンリセット(POR) パワーアップタイマ(PWRT) オシレータスタートアップタイマ(OST) ブラウンアウトリセット(BOR) 拡張ウォッチドッグタイマ(WDT) / 低電圧検出(HLVD)モジュール インサーキットシリアルプログラミング(ICSP) インサーキットデバッグ(ICD). 周辺機器. 10ビットA/Dコンバータ(ADC)- PIC18F2525 2620 10チャンネル、PIC18F4525 4620 13チャンネル キャプチャ コンペア PWMモジュール PIC18F2525/2620 2、PIC18F4525 4620 1 拡張キャプチャ コンペア PWM モジュール PIC18F4525 4620 のみ コンパレータ 2 ビットタイマ 1 16ビットタイマ 3 SPIとI2Cを備えたMaster Synchronous Serial Port(MSSP)モジュール ；sup>2. ；/sup>C 強化型ユニバーサル同期 非同期レシーバ トランスミッタ(EUSART)

8ビットPicoPower megaAVRファミリマイクロコントローラ. このシリーズのmegaAVRマイクロコントローラはpicoPowerテクノロジーを採用しているので、省エネに最適です。 これらの製品は大量のプログラム / データメモリを搭載しており、最高で20 MIPSの性能を発揮します。 picoPower megaAVRマイクロコントローラの特長と利点 オンチップフラッシュ SRAM 内部EEPROM SPI TWI (I2C) USART、USB、CAN / LINインターフェイス ウォッチドッグタイマ 精密発振器 GPIOピン A/Dコンバータ D/Aコンバータ 温度センサ内蔵 内部電圧リファレンス ブラウンアウト検出器

PIC18F2xK22 / 4xK22 8ビットフラッシュマイクロコントローラ

dsPIC33EPデジタル信号コントローラ. dsPIC33Eデジタル信号コントローラは、MSUの簡易性を備えたDSPを提供します。 70MIPS dsPIC33Eコアは、デジタルフィルタアルゴリズム、高速の精密デジタル制御ループ、そしてスピーチ処理の実行を目的として設計されています。 モータ制御周辺機器を持つdsPIC33E DSCは、高性能の、精密モータ制御システムの設計を可能にします。 dsPIC33E SMPS DSCは、高性能のデジタル電源用に特別に設計されたオンチップ周辺機器を提供します。 SMPS周辺機器には、高速高解像度PWM、高速ADC、アナログコンパレータが含まれます。

8 ビット megaAVR マイクロコントローラ 32‐256 KB フラッシュ. RS コンポーネンツは、 様々なAtmel megaAVR 8 ビットマイクロコントローラを用意しています。各マイクロコントローラは拡張 RISC アーキテクチャをベースにしており、 QTouch ライブラリをサポートしています。すべての種類のマイクロコントローラには、さまざまな容量のインシステムプログラマブルフラッシュ、 EEPROM 、 SRAM 、各種ピンとパッケージタイプがあります。 megaAVR 8 ビットマイクロコントローラの種類 ATmega32. ( ATmega32 ) ATmega64 ATmega128 ATmega3224 ATmega325 ATmega406 ATmega640 ATmega644 ATmega645 ATmega1280 ATmega1281 ATmega1284 ATmega2560 ATmega2561 ATmega3250 ATmega6450

PIC16F1946/1947 8ビットフラッシュマイクロコントローラ. Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPICRアーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。 PIC16F1946/1947ファミリのマイクロコントローラは、16レベルのハードウェアスタックと49個の命令を備えたMicrochipの拡張ミッドレンジコアをベースにしています。 これらのMCUは、最高8 MIPSで動作し、最高28 KBのプログラムメモリ、1024バイトのRAM、256バイトのデータEEPROMを備えています。 精度±1 %の構成可能な発振器をオンボードに搭載しています。. マイクロコントローラの機能. CPU速度: 最大32 MHz 49の命令 16レベルハードウェアスタック 32 MHz内蔵発振器 選択可能な周波数範囲: 32 MHz 31 kHz I/Oピン 54 nanoWatt XLPテクノロジー パワーオンリセット(POR) パワーアップタイマ(PWRT) オシレータスタートアップタイマ(OST) ブラウンアウトリセット(BOR) ウォッチドッグタイマ(WDT) 低電圧プログラミング(LVP) In-Circuitシリアルプログラミング(ICSP) In-Circuitデバッグ(ICD). 周辺機器. LCDコントローラ内蔵 184セグメント 10ビットA/Dコンバータ(ADC) 17チャンネル mTouchTM静電容量型センサモジュール 17チャンネル キャプチャ コンペア PWM (CCP)モジュール 2 3個の強化キャプチャ コンペア PWM (ECCP)モジュール 3個のコンパレータ 4個の8ビットタイマ 1個の16ビットタイマ SPI及びI2Cを備えたマスタ同期シリアルポート(MSSP) 2個の強化型ユニバーサル同期 非同期レシーバ トランスミッタ (EUSART) 固定電圧リファレンス(FVR) SRラッチ

PIC18F2455 / 2550 / 4455 / 4550 8ビットフラッシュマイクロコントローラ

8ビットmegaAVRマイクロコントローラ、4 → 16 KBフラッシュ. RS Componentsでは、Atmel製のmegaAVR 8ビットマイクロコントローラを多数取り揃えています。各マイクロコントローラは、拡張RISCアーキテクチャをベースにしており、QTouchライブラリをサポートしています。 すべてのmegaAVRマイクロコントローラは、各種Kbのインシステムプログラマブルフラッシュ、EEPROM、SRAMだけでなく、多様なピンとパッケージタイプに対応します。 megaAVR 8ビットマイクロコントローラのタイプ ATmega8 ATmega16 ATmega48 ATmega88 ATmega162 ATmega164 ATmega165 ATmega168 ATmega8515 ATmega8535
