30ページ目: グレーチング・排水設備商品

ねじ込式の接続口は、管用テーパねじです。

防水層押えの水抜穴によりドレイン廻りの水はけがスムーズにできます。

ねじ込式の接続口は、管用テーパねじです。差し込式のたて樋管は、硬質塩化ビニル管のVP・VU管のいずれも使用できます。

防水層押えの水抜穴によりドレイン廻りの水はけがスムーズにできます。上断熱(USD工法)工法用です。

ねじ込式の接続口は、管用テーパねじです。

角型ですので、壁面タイルとの納まりがきれいです。外形寸法 □46mmですので、60mm幅タイル・5mm目地とした場合に12mmのシール幅が取れます。パラペット内側の網は、安全性に配慮した開口□7.5mmです外壁側の金網には水抜き用に切欠きがあります。

排水溝の幅が100mmの細みぞ用として最適。

ねじ込式の接続口は、管用テーパねじです。屋上用。

差し込式のたて樋管は、硬質塩化ビニル管のVP・VU管のいずれも使用できます。防水層押えの水抜穴によりドレイン廻りの水はけがスムーズにできます。バルコニー中継用。

差し込式のたて樋管は、硬質塩化ビニル管のVP・VU管のいずれも使用できます。

防水層押えの水抜穴によりドレイン廻りの水はけがスムーズにできます。上断熱(USD工法)工法用です。バルコニー中継用。

差し込式のたて樋管は、硬質塩化ビニル管のVP・VU管のいずれも使用できます。

差し込式のたて樋管は、硬質塩化ビニル管のVP・VU管のいずれも使用できます。ALC版用です。

防水層受部は防水層の貼付け面積を多くするために広くとってあります。防水層押えの水抜穴によりドレイン廻りの水はけがスムーズにできます。防水施工への配慮から、本体コーナー部を可能な限り直角にしました。上断熱(USD工法)工法用です。

防水材メーカーによると塩ビシート防水施工において塩ビ素材同士を溶着することが、最も信頼性高いとのことです。防水材メーカーと協同にて鋳鉄製本体に塩ビ被覆を施したルーフドレインを開発しました。塩ビ被覆コートは流動浸漬粉体塗装です。

差し込式のたて樋管は、硬質塩化ビニル管のVP・VU管のいずれも使用できます。PC工法等の工場打込および現場打込用として最適。「水はね」と「水吹き出し」に対応できるファンネルドレイン仕様です。ドレイン本体内側を、適切な角度と開口をもった漏斗状の形状にすることにより、雨水をスムーズに流すことができます。ドレイン本体内で水の流れが改善されるため、特別な中継ストレーナを使用しなくても雨水の飛び出しを抑えられます。

ねじ込式の接続口は、管用テーパねじです。

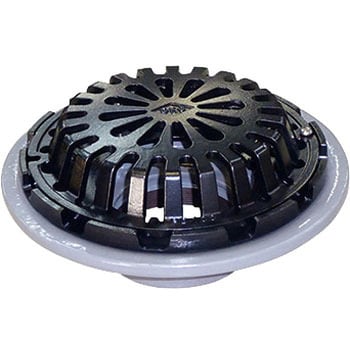

屋上において、雨水が集中するルーフドレインは雨仕舞いの要所です。防水材メーカーと協同にて鋳鉄製本体に塩ビ被覆を施したルーフドレインを開発しました。塩ビ被覆コートは流動浸漬粉体塗装です。

差し込式のたて樋管は、硬質塩化ビニル管のVP・VU管のいずれも使用できます。防水層押えの水抜穴によりドレイン廻りの水はけがスムーズにできます。

差し込式のたて樋管は、硬質塩化ビニル管のVP・VU管のいずれも使用できます。屋上用。

ねじ込式の接続口は、管用テーパねじ。防水層押えの水抜穴によりドレイン廻りの水はけがスムーズにできます。

ねじ込式の接続口は、管用テーパねじ。バルコニーの両妻側の一戸排水用として最適。

防水層貼りかけ幅は、防水層の貼付け面積を多くするために100 mm以上とってあります。防水層押えの水抜穴によりドレイン廻りの水はけがスムーズにできます。防水施工への配慮から、本体コーナー部を可能な限り直角にしました。屋根外断熱工法用(断熱押えなし)としても使用できます。

たて樋・配管を通す貫通穴を、スラブコンクリ-トに設ける為の打ち込み金具です。貫通穴がスラブコンクリート打設と同時に成型されます。

差し込式のたて樋管は、硬質塩化ビニル管のVP・VU管のいずれも使用できます。「水はね」と「水吹き出し」に対応できるファンネルドレイン仕様です。ドレイン本体内側を、適切な角度と開口をもった漏斗状の形状にすることにより、雨水をスムーズに流すことができます。ドレイン本体内で水の流れが改善されるため、特別な中継ストレーナを使用しなくても雨水の飛び出しを抑えられます。

角型ですので、壁面タイルとの納まりがきれいです。外形寸法 □46mmですので、60mm幅タイル・5mm目地とした場合に12mmのシール幅が取れます。パラペット内側の網は、安全性に配慮した開口□7.5mmです外壁側の金網には水抜き用に切欠きがあります。

防水層施工貼り代50mm。防水層押えの水抜穴によりドレイン廻りの水はけがスムーズにできます。上断熱(USD工法)工法用です。

ねじ込式の接続口は、管用テーパねじ。防水層押えの水抜穴によりドレイン廻りの水はけがスムーズにできます。バルコニー中継用。

ねじ込式の接続口は、管用テーパねじです。バルコニー中継用。

防水層施工貼り代100mm。より確実な防水施工ができます。防水層受部は防水層の貼付け面積を多くするために広くとってあります。防水層押えの水抜穴によりドレイン廻りの水はけがスムーズにできます。屋根外断熱工法用(断熱押えなし)としても使用できます。

防水材メーカーによると塩ビシート防水施工において塩ビ素材同士を溶着することが、最も信頼性高いとのことです。防水材メーカーと協同にて鋳鉄製本体に塩ビ被覆を施したルーフドレインを開発しました。塩ビ被覆コートは流動浸漬粉体塗装です。バルコニー中継用。

差し込式のたて樋管は、硬質塩化ビニル管のVP・VU管のいずれも使用できます。

防水層施工貼り代100mm。より確実な防水施工ができます。防水層受部は防水層の貼付け面積を多くするために広くとってあります。防水層押えの水抜穴によりドレイン廻りの水はけがスムーズにできます。屋根外断熱工法用(断熱押えなし)としても使用できます。

差し込式のたて樋管は、硬質塩化ビニル管のVP・VU管のいずれも使用できます。防水層押えの水抜穴によりドレイン廻りの水はけがスムーズにできます。

ねじ込式の接続口は、管用テーパねじです。バルコニー中継用。

排水溝の幅が100mmの細みぞ用として最適。

ベランダなどで、雨水の水はねを防止します。適用ドレイン以外でもハサミで切って長さを調節することにより使用できます。その際、水抜きの切り込みを入れてください。

防水層施工貼り代50mm。防水層押えの水抜穴によりドレイン廻りの水はけがスムーズにできます。上断熱(USD工法)工法用です。

DGOSM-P用一般用四方枠

DGOSM-PH50用一般用四方枠
