6ページ目: 装柱器材 架線・支持パーツ

槍出し又は変台受用に使用1.2ト主にトンボ腕。低圧槍出しに使用

架線金物

主に高圧3線引通し又は槍出しに使用

低圧碍子

曲りアームの大

架線金物

高圧ピン碍子及び端末材取付OK!!。高強度、PAS取付もOK!!。軽量(8.6kg)、組立不要の為、作業性アップ!!

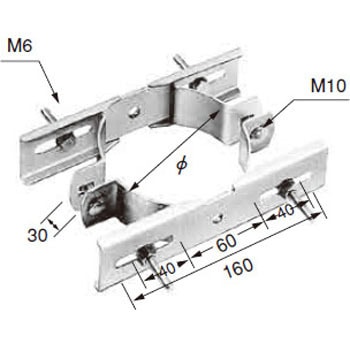

計器箱類の取付用として使用します。ABT-20タイプ(P13参照)と組合わせてご使用下さい。取付金具は上部用。下部用2個で一組です。

コンクリート柱での高圧水平横3線引きにおける中線引留に強力バンドと共に使用します。

主にトンボ腕。低圧槍出しに使用

高圧供給需要家受電室、キュービクル、またはこれに類する場所において、モールド型PCTと需要家側配線等を、ボルト型コネクタにより、松葉形に接続する部分に使用するものです。

架線金物

ベルトの引出しが簡単にできる専用カ セット入りですので、切揃時の煩雑な 手間も省け、また、ベルトのからみも 防止でき、無駄なく使用できます。ベルトの両縁を折り曲げて危険な断面 をなくしてありますので安全です。

CVT分岐部支持バンドゴムスペーサー付

ステンレスバンドセットチューブ付き

鋼管ポール用バンド。支線の取付け、メッセンジャーワイヤの引留及び直付吊架金具等の取付けに使用します。

ケーブル。電線管。アースモール、軽量機器、電柱札。標識板の取付け等、多目的に使用できます。縁折りステンレスベルトを使用していますので、安全性に優れています。締付機構はラチェット方式ですので強力な締付力が得られます。レバーを反復させるだけで十分に締付けができ、作業性が優れています。0タイプは専用柱(鋼管柱)に完璧にフィットします。

丸シンブル付

最も代表的なバンドです。主にコン柱に他の金物類を取り付ける場合に使用しバンドの片側にボルト(通常4×30)を付けると片ベソバンド、両側に付けると両ベソバンドと呼ぶ事もあります。

ケーブル、電線管、足場金物、低圧用ラック、街路灯ブラケット及び軽量機器類等の取付けに使用します。仮止フックで電柱にバンドを一旦仮止めした後、フックボルトを角穴に掛止めて本締めをすればよいので、取付作業がスピーディに行えます。ポリエチレン製で接触の衝撃を緩和します。

玉碍子

高圧碍子

玉碍子

シンプル用

玉碍子用
