16ページ目: テレビ受信用機器
商品豆知識
UHF八木型アンテナ20素子相当の薄型(平面)地デジアンテナで業界最小面積(受風面積0.127m2)を実現しました。またコンパクトで使い易いマルチ金具を採用することで、屋外設置においてマスト・ベランダ・壁面(建物)・鋼管柱などあらゆる設置に対応可能です。
背面ハンドルを装備。設置時の作業性を考慮、本体自体を掴みやすく、取付や調整が容易。
4方向へのケーブルハンガーを装備。ケーブルの取り回しなどで余長処理や固定が可能。
マルチ金具は左右60°方向調整機能。アンテナ性能の半値幅と組み合わせることで180°方向からの電波受信も可能。
DHマーク適合品
受信チャンネル(ch)UHF13～52
付属品壁面マスト取付金具(1セット)、防水キャップ、ケーブルクランプ(1セット)、F型接栓(5Cケーブル用)(1セット)
質量(kg)2.2(取付金具を含む)
タイプ水平偏並専用
寸法(高さH×幅W×奥行D)(mm)550×230×105
受信周波数470～710MHz
適合地域強・中電界
素子数20
前後比(dB)8以上
電圧定在波比2.5以下
動作利得(dB)7.8～9.7(実力値)、7.5以上(規格値)
受風面積(m2)0.127
インピーダンス(Ω)75(F型)
半値幅(度)80以下
UHF ローチャンネル(13～34ch)対応地上波デジタル放送用14素子(中電界用)アンテナです。東京、大阪、名古屋等のローチャンネル地区でサイズに対して効率よく受信が可能です。加工不要の防水キャップを採用。
UHF ローチャンネル(13～34ch)対応、地上デジタル放送用14素子(中電界用)アンテナ。屋外用。水平・垂直偏波用。給電部はF座仕様で接続が簡単・確実。別売りUHFブースター(U20L2CB)も簡単に取付できてレベル不足も解消します。F-5接栓×1、防水キャップ×1、固定バンド×1個付属。
受信チャンネル(ch)13～34
偏波【偏波面】水平・垂直偏波対応
付属品Fー5接栓×1、防水キャップ×1、固定バンド×1
質量(kg)0.9
外形寸法(mm)340×518×1014
出力インピーダンス(Ω)75
受信周波数470～602MHz
適合マスト径(Φmm)22～49
素子数14素子
動作利得(dB)9.1～12.5
1台
￥5,698
税込￥6,268
4日以内出荷
10～3224MHzの超広帯域にわたり損失が少なくフラットな周波数特性です。
入出力F形、本体シールド機構を採用した高シールド設計により、不要電波等の混入を軽減します。
IN-OUT1端子間が電流通過型になっています。(電流通過容量AC30V 1A，DC15V 0.8A以下)
中心コンタクトの接触部分に金メッキを採用しています。
環境に配慮したRoHS指令対応品です。
タイプ一端子電流通過型
電圧定在波比(10～76MHz)2.5、(76～300MHz)1.8、(300～770MHz)1.8、(770～1489MHz)2.0、(1489～2150MHz)2.0、(2150～2681MHz)2.5、(2681～3224MHz)2.5
端子間結合損失(dB)(10～76MHz)13、(76～300MHz)20、(300～770MHz)18、(770～1489MHz)15、(1489～2150MHz)15、(2150～2681MHz)15、(2681～3224MHz)15
RoHS
ブースターなどへの入力レベルが高い場合、適正なレベルに下げるための機器です。
適合CATV(10～770MHz)、FM・VHF、UHF、BS、CS、デジタル放送
外形寸法(mm)Φ15×50
電流(A)1(DC15V・AC30V)
RoHS指令(10物質対応)対応
電圧定在波比【10～770MHz】1.5、【770～2150MHz】1.5、【2150～2602MHz】1.8
既存の2K放送から4K・8K(3224MHz)放送まで対応した製品です。入力信号の一部を分岐します。幹線から1分岐を取出します。ノイズに強いダイキャスト構造。壁面取付用ビス付属。
2K4K8K(～3224MHz)に対応。従来の2K放送のテレビでも使用できます。ダイカスト製高シールド構造。外部雑音を排除します 。ケーブルテレビでも使用できます。入出力端子数分のF-5接栓付属
仕様IN、OUT端子可動型(シールド型)
適合CATV(10～770MHz)、FM・VHF、UHF、BS、CS、4K8K(3224MHz)、デジタル放送
種別中継用
電圧定在波比(10～76MHz)2、(76～222MHz)1.8、(222～770MHz)1.8、(770～1489MHz)2、(1489～2150MHz)2.5、(2150～2681MHz)2.5、(2681～3224MHz)2.5
挿入損失(dB)(10～76MHz)1.9、(76～222MHz)1.4、(222～770MHz)1.9、(770～1489MHz)2.4、(1489～2150MHz)4、(2150～2681MHz)4、(2681～3224MHz)5.5
結合量(dB)(10～76MHz)11.5、(76～222MHz)11.5、(222～770MHz)11.5、(770～1489MHz)12、(1489～2150MHz)14.5、(2150～2681MHz)15、(2681～3224MHz)16
逆結合阻止量(dB以上)(10～76MHz)18、(76～222MHz)25、(222～770MHz)20、(770～1489MHz)18、(1489～2150MHz)15、(2150～2681MHz)15、(2681～3224MHz)14
伝送帯域(MHz)10～76、76～222、222～770、770～1489、1489～2150、2150～2681、2681～3224
1個
特価
￥2,398
税込￥2,638
当日出荷
適合CATV(10～770MHz)、FM・VHF、UHF、BS、CS、4K8K(3224MHz)、デジタル放送
タイプ全端子電流通過型
適合マスト径(Φmm)22～48.6
適合CATV(10～770MHz)、FM・VHF、UHF、BS、CS、4K8K(3224MHz)、デジタル放送
タイプ1端子電流通過型
電流容量(A)1A(DC15VまたはAC30V)
適合マスト径(Φmm)22～48.6

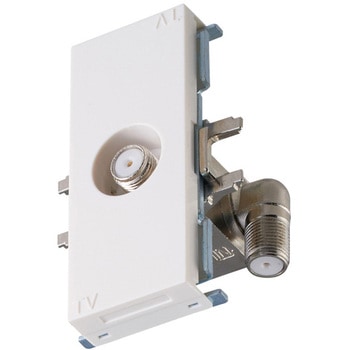

4K・8K衛星放送で使用予定の3224MHzまで対応したハイパスフィルタ内蔵型のテレビ端子です。
TV端子側にハイパスフィルタ回路を内蔵しており、スイッチにより、双方向/片方向伝送の切換えが可能です。
取付枠取付け用の本体ツメ部が金属化されておりますので固定強度が向上しています。
芯線接触部分は金メッキ仕様になっていますので、高い信頼性を有しています。
コンセントプラグ(F-5P)は別売です。
環境に配慮した、RoHS指令対応商品です。
適合4K・8K対応、CS・BS(3224MHz)、CATV、UHF、FM・VHF
色ホワイト
電圧定在波比【双方向】(10～55MHz)2.0、(70～90MHz)2.0、(90～770MHz)2.0、(770～1489MHz)2.0、(1489～2150MHz)2.5、(2150～2681MHz)2.5、(2681～3224MHz)2.5【片方向】(10～55MHz)-、(70～90MHz)2.0、(90～770MHz)2.0、(770～1489MHz)2.0、(1489～2150MHz)2.5、(2150～2681MHz)2.5、(2681～3224MHz)2.5
インピーダンス(Ω)75(F形)
4K・8K衛星放送で使用予定の3224MHzまで対応した分岐器です。
小型化設計により、取付スペースを取りません。また、亜鉛ダイカストの一体型筐体を採用した高シールド設計になっているため、妨害波の影響を受けにくい仕様となっています。
芯線接触部分は金メッキ仕様になっていますので、高い信頼性を有しています。
全機種ともIN⇔OUT間電流通過型になっています。(電流容量AC30V、1A以下またはDC15V、0.8A以下)
環境に配慮した、RoHS指令対応商品です。
用途屋内用
適合4K・8K対応、CS・BS(3224MHz)、CATV、UHF、FM・VHF
逆結合損失(dB)(10～76MHz)15、(76～300MHz)25、(300～770MHz)20、(770～1489MHz)18、(1489～2150MHz)18、(2150～2681MHz)16、(2681～3224MHz)16
インピーダンス(Ω)75(F形)
電圧定在波比(10～76MHz)2.5、(76～300MHz)1.6、(300～770MHz)1.8、(770～1489MHz)2.0、(1489～2150MHz)2.0、(2150～2681MHz)2.5、(2681～3224MHz)2.5
付属品5CF形コネクタ(端子数分)、木ネジ(2本・本体取付済)
種別ホーム用
材質溶融亜鉛メッキ
質量(kg)2.2
適合マスト径(Φmm)22～32
1台
￥4,898
税込￥5,388
4日以内出荷
スタック導波器により微弱なUHF電波を確実に捉え、良好な画像が得られます。
UHFオールチャンネル型アンテナです。
動作利得、前後比に優れた超高性能受信アンテナです。
アーム部にケーブルストッパーが標準搭載されており、施工性が向上しています。
水平・垂直偏波対応品です。
環境に配慮したRoHS指令対応品です。
防水キャップは加工せずにケーブルを通すことができます。(4C・5C)
受信チャンネル(ch)13～52
偏波水平・垂直用
付属品5CF形コネクタ(1個)、防水キャップ(1個)
種別ホーム用
質量(kg)2.1
外形寸法(高さH×幅W×奥行D)(mm)544×373×1870
適合マスト径(Φmm)22～48.6
素子数20
前後比(dB)18～28
電圧定在波比2.5以下
動作利得(dB)9.6～15.7
インピーダンス(Ω)75(F形)
1台
￥9,698
税込￥10,668
7日以内出荷
質量(kg)0.54
タイプ水平・垂直受信用
チャンネル数(受信)UHF13～52ch
外形寸法(長さL×幅W×高さH)(mm)595×356×272
適合地域中電界
適合マスト径(Φmm)22～32
素子数5
前後比(dB)12.5～21
電圧定在波比2.5以下
動作利得(dB)7.1～10.1
受風面積(m2)0.058
インピーダンス(Ω)75(F型)
1台
￥6,398
税込￥7,038
5日以内出荷
受信チャンネル(ch)13～52
偏波水平・垂直
質量(g)約170(スタンド含む)
タイプ強電界地域用
出力インピーダンス(Ω)75
プラグF型ブッシュ式
外形寸法(高さH×幅W×奥行D)(mm)196×105×71(スタンド取付時・水平偏波受信時)
2K・4K・8K対応したS-4CFB同軸ケーブル(ホワイトグレー)になります。従来の2K放送のテレビでも使用できます。FB型高周波同軸ケーブル2重シールド構造により外部ノイズの影響や外部への電波の漏洩を最小限に抑えます。
色ホワイトグレー
ケーブルS-4CFB
2K・4K・8K対応したダミー抵抗(75Ω)です。高シールド設計になっているため外来電波の影響を受けにくい仕様となっております。分配器などの使用していない端子(空端子)に取り付けることで電波の漏れを防止します。
適合75Ω
1個
￥219
税込￥241
11日以内出荷
太さの異なるマスト同士を継ぎ足すための金具です。
仕様溶融亜鉛メッキ(Znクロメート)
圧着工具不要、半田付け不要、レンチで締めつけるだけ同軸ケーブル用圧着レスL型コネクター
定格電圧(V)AC500
耐電圧AC1000V
絶縁抵抗(MΩ)5000min
接触抵抗(mΩ)5max
適合工具専用レンチ(LDR-38-716)
2本のマストをつなぎ合わせるパーツです。直径25.4mmマスト用。
アンテナの高さが不足するときマストを継ぎ足す場合に使います。錆に強い溶融亜鉛メッキ鋼板仕上げ。
自己融着テープ(2m)+ビニルテープ(10m)がセットになった接栓防水用テープ(屋外用)。屋外使用の接線の防水処理に使用できます。
接栓の防水処理用テープ 。屋外の接栓取付部分やケーブル中継箇所を風雨から保護します。自己融着テープ2m巻き+ビニルテープ10m巻きのセットです。
テープ長さ(m)【ビニール】10、【自己融着テープ】2
1セット
￥999
税込￥1,099
翌々日出荷
ステーワイヤ(支線)を取り付けるパーツです。釘付ステンレスワイヤ(65cm)4本入り
アンテナマスト用支線を屋根の破風等に固定する金具です 。長さ650mm、4本セット 。ステンレス製のネジ釘付属で簡単に取付が可能です
仕様4本セット、固定用木ネジ付属。
質量(g)約220
寸法(幅W×奥行D×高さH)(mm)166×41×250
1パック(4本)
￥2,998
税込￥3,298
3日以内出荷
マストに支線を取付けるための金具です。
適合CATV(10～770MHz)、FM・VHF、UHF、BS、CS
仕様リング：アルミダイカスト、金具：溶融亜鉛メッキ(HDZ35)
地上デジタル放送受信用UHFアンテナ(スカイウォーリーなど)に直接接続して、地上デジタル放送のブロックノイズなどの映像障害を改善するUHFラインブースターです。
使用帯域UHF
仕様屋外(内)用、F型端子、電源部付属
適合FM・VHF通過、UHF通過、BS増幅、CS増幅
寸法(mm)増幅部：50×Φ15、電源挿入器：75×36×22、ACアダプター：57×36×36
質量(g)増幅部：約30、電源挿入器：約45、ACアダプター：約125
電源DC12V、0.03A(付属電源部：電源挿入器、ACアダプター使用時)、DC15V、0.05A(別売、電源供給器WPD6使用時)
コード長さ(m)1.8
消費電力(ACアダプター)約1.5W/約3VA
出力電圧(V)(ACアダプター)DC12
出力電流(A)(ACアダプター)0.05
1次電圧(ACアダプター)AC100V、50/60Hz
周波数帯域(MHz)増幅部：470～770(ch.13～62)、電源挿入器：70～770
電流容量(A)(電源挿入器)0.04以下
電圧定在波比増幅部：3以下、電源挿入器：1.5以下
雑音指数(dB)1以下
挿入損失(dB)(電源挿入器)1以下
利得(dB)16～20
1個
￥6,998
税込￥7,698
当日出荷
仕様通過帯域損失(dB以下)：4.5、端子間阻止量(dB以上)：18
適合FM・VHF通過、UHF通過、BS増幅、CS増幅
種別UHF+UHF
外形寸法(高さH×幅W×奥行D)(mm)86×92×52
周波数帯域(MHz)(伝送)470～770
適合マスト径(Φmm)22～48.6
電圧定在波比1.8以下
入力レベル入力1：-、入力2：0、(-)5、(-)10、(-)15dB切換
1個
￥5,998
税込￥6,598
4日以内出荷
小型の地上デジタル放送用アンテナを、軒先や天井から吊り下げて設置するための取付金具です。
仕様溶融亜鉛メッキ(HDZ35)
適合FM・VHF通過、UHF増幅
質量(kg)約0.3
RoHS指令(10物質対応)対応
1個
￥2,298
税込￥2,528
当日出荷
小型の地上デジタルアンテナやBS・CSアンテナを取付けるための金具です。
仕様溶融亜鉛メッキ(HDZ35)
UHFアンテナと同じマストに、BS・CSアンテナを取りつけるための金具です。
仕様溶融亜鉛メッキ(HDZ45)
適合(アンテナ)BSC100RG、BC100K、CSBSA-100、CSA-100、CSK100
種別BS・CSアンテナ100cm用
質量(kg)約1.1
1組(2個)
￥3,298
税込￥3,628
当日出荷
地上・BS・110°・CSデジタル放送対応
入出力端子、TV端子はねじ加工していますので、F型接栓が取り付け可能です。
内部導体をポリエチレンで絶縁し、外部導体として、軟銅線編組を使用し、その上にビニルで保護被覆した特性インピーダンス50Ωの同軸ケーブルです。
柔軟性、加工性に優れ、種類は50Ω形で、一般用として広範囲に使用できます。
環境に配慮した、シースに鉛を含まない塩化ビニルコンパウンド(非鉛)を使用した電線です。
用途高周波伝送用として高周波機器間の接続、内部配線、無線機器等。
全長(m)100
耐電圧AC1000V/1分間
材質(シース)塩化ビニル
材質(絶縁体)充実ポリエチレン
特性インピーダンス50±2(Ω)
静電容量100±4(nF/km)
絶縁抵抗(MΩ/km)1000以上
シース色灰
RoHS指令(10物質対応)対応
材質(導体)外部/軟銅線編組
