28ページ目: ハンドル、取手

アルミニウム合金製のデザインハンドルです。

ポリアミド製ブラケットとアルミ製パイプを組み合わせたハンドルです。同じ材料、サイズのパイプを使用した、ラッチ機能付きのスライドドア用ラッチハンドル 280-90型もあります。オフセットタイプのブラケットもあります。

ハンドルを引くと同時にラッチが解除されるワンアクションタイプです。本品と同じパイプを使用した、ラッチなしの面付ハンドルもあります。

取付面からの出っ張りを抑えています。長さ違いも製作可能です。

ハンドル部は手を離すと、ばねの力で自動的に収納位置に戻ります。

握り部分が傾斜し、握り易い形状です。

手に優しくフィットするやわらかな曲線で、つかみやすい取手です。

パネル取手(THA-31)と一緒に使用すると取付けがスッキリ見えます。

SEMI規格に準じた掘込取手です。

ステンレスの素材感が美しい鏡面仕上げの取手です。

機械部品、工作機の補修品、その他メンテナンス部品として

パネル表面に出る部分ができるだけ薄くなるようにデザインされた取手です。他の色調も取り扱っています(特注対応)。

足付・足ナシがございます。クロム仕上げ・梨地クロム仕上げの2種類を取り揃えております。

RoHS指令適合製品です。

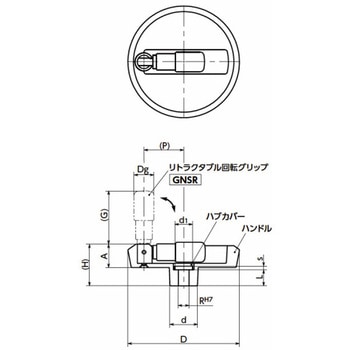

・リトラクタブル回転グリップつきのハンドル。・グリップは引き上げてから倒す機構のため、不用意に倒れません。・倒したグリップは、ハンドル本体のポケットに収納されます。・ハブカバーは簡単に着脱できます。

・リトラクタブル回転グリップGNSRつきのハンドル。・グリップは通常倒れた状態。グリップを起こして使用します。・手を離すと、スプリングの力でグリップは再び倒れます。・倒したグリップは、ハンドル本体のポケットに収納されます。・ハブカバーは簡単に着脱できます。・カラーバリエーションは2色。

・UXAFS-HD用のブラケット。衛生管理が求められる食品機械・医薬品機械などの用途に。 ・本体は耐蝕性にすぐれたSUS304相当のステンレス製。 ・取りつけ面・パイプ取りつけ穴はシーリングされており、ブラケット内部および取りつけ面のすき間に異物や薬品が侵入するのを防ぎます。 ・クラブスクリューを締めつけることで、クランピングウェッジがパイプとブラケットを固定します。 ・A寸法に対応する直径のシャフトやパイプにもご使用いただけます。 ・表面の仕上げはRa0.8μm未満。清掃性にすぐれています。 ・シールリングは、食品と識別しやすい青色を使用しています。また、米国食品医薬品局(FDA)の規格に準拠した材料を使用しています。 ・EHEDG(欧州衛生工学・設計グループ)が定めるガイドラインに準拠しています。 ・DGUV(ドイツ法定災害保険)が定めるガイドラインの認証を取得しています。 ・使用可能温度：-20℃～110℃

・ハイジェニックデザインのチューブラ取っ手。衛生管理が求められる食品機械・医薬品機械などの用途に。 ・パイプ・ブラケットは耐蝕性にすぐれたSUS304相当のステンレス製。 ・取りつけ面・パイプ取りつけ穴はシーリングされており、チューブラ取っ手内部および取りつけ面のすき間に異物や液体が侵入するのを防ぎます。 ・ブラケットの位置を調整することが可能です。グラブスクリューを締めつけることで、クランピングウェッジがパイプとブラケットを固定します。 ・取っ手にかかる荷重が大きい場合は専用ブラケットUSAFS-HDを追加することが可能です。 ・表面の仕上げはRa0.8μm未満。清掃性にすぐれています。また、米国食品医薬品局(FDA)の規格に準拠した材料を使用しています。 ・EHEDG(欧州衛生工学・設計グループ)が定めるガイドラインに準拠しています。 ・DGUV(ドイツ法定災害保険)が定めるガイドラインの認証を取得しています。 ・使用可能温度：-20℃～110℃

・握りやすく、高級感のあるアーチ型の取手。 ・パイプ材質は2種類。 ・中空パイプを使用。軽量です。 ・URF(アルミニウム製)は品番の末尾記号により、パイプの表面処理およびブラケット・カバーキャップの色が選択できます。 ・オプションで取りつけ用の六角穴付きボルト(SUSXM7)を2本付属します。ねじ付属サービス(別料金)をご利用ください。

・ハイジェニックデザインの取っ手。衛生管理が求められる食品機械・医薬品機械などの用途に。 ・取りつけ面のすき間をシールリングFSRN-HDでシーリングしています。異物や液体の侵入を防ぎます。 ・表面の仕上げはRa0.8μm未満。清掃性にすぐれています。 ・H-NBR製のシールリングは、食品と識別しやすい青色を使用しています。また、米国食品医薬品局(FDA)の規格に準拠した材質を使用しています。 ・本体は耐蝕性にすぐれたSUS316L製。 ・EHEDG(欧州衛生工学・設計グループ)が定めるガイドラインに準拠しています。 ・DGUV(ドイツ法定火災保険)が定めるガイドラインの認証を取得しています。 ・使用可能温度：-25～150℃。 ・商品記号により、表面処理が選択できます。USP-A4-HD=ショットブラスト / USP-A4-HP-HD=研磨

・ハイジェニックデザインの取っ手。衛生管理が求められる食品機械・医薬品機械などの用途に。 ・取りつけ面のすき間をシールリングFSRN-HD-Fでシーリングしています。異物や液体の侵入を防ぎます。 ・表面の仕上げはRa0.8μm未満。清掃性にすぐれています。 ・FKM製のシールリングは、食品と識別しやすい青色を使用しています。また、米国食品医薬品局(FDA)の規格に準拠した材質を使用しています。 ・本体は耐蝕性にすぐれたSUS316L相当のステンレス製。 ・USP-A4-HP-HD-FはEHEDG(欧州衛生工学・設計グループ)とDGUV(ドイツ法定災害保険)が定めるガイドラインの認証を取得しています。 ・使用可能温度：-5～200℃。 ・商品記号により、表面処理が選択できます。USP-A4-HD-F=ショットブラスト / USP-A4-HP-HD-F=研磨

・ハイジェニックデザインの取っ手。衛生管理が求められる食品機械・医薬品機械などの用途に。 ・取りつけ面のすき間をシールリングFSRN-HD-Eでシーリングしています。異物や液体の侵入を防ぎます。 ・表面の仕上げはRa0.8μm未満。清掃性にすぐれています。 ・EPDM製のシールリングは、食品と識別しやすい水色を使用しています。また、米国食品医薬品局(FDA)の規格に準拠した材質を使用しています。 ・本体は耐蝕性にすぐれたSUS316L製。 ・EHEDG(欧州衛生工学・設計グループ)が定めるガイドラインに準拠しています。 ・DGUV(ドイツ法定火災保険)が定めるガイドラインの認証を取得しています。 ・使用可能温度：-40～120℃。 ・商品記号により、表面処理が選択できます。USP-A4-HD-E=ショットブラスト / USP-A4-HP-HD-E=研磨

・円形断面のステンレス取っ手。 ・耐蝕性にすぐれたSUS304を使用しています。 ・ショットブラストの美しい仕上げ。 ・マウンティングスタッドを使用することで、前面から取りつけることができます。 ・取りつけ用のマウンティングスタッドとグラブスクリューが付属しています。 ・「UDMS-28」は中空パイプを使用。軽量です。

・円形断面のステンレス取っ手。 ・耐蝕性にすぐれたSUS304を使用しています。 ・ショットブラストの美しい仕上げ。 ・「URFS-28」は中空パイプを使用。軽量です。 ・オプションで取りつけ用の六角穴付きボルト(SUSXM7製)を2本付属します。ねじ付属サービス(別料金)をご利用ください。

・オフセットタイプ。 ・本体断面は握りやすい楕円形状です。 ・耐蝕性にすぐれたSUS304相当を使用しています。 ・オプションで取りつけ用の六角穴付きボルト(SUSXM7製)を2本付属します。ねじ付属サービス(別料金)をご利用ください。

・ショットブラストの美しい仕上げ。 ・ステンレス製。耐蝕性にすぐれています。 ・「UTMS-28」は、中空パイプを使用。軽量です。 ・マウンティングスタッドを使用して前面から取りつけることができます。 ・取りつけ用のマウンティングスタッドとグラブスクリューが付属しています。

・ショットブラストの美しい仕上げ。 ・ステンレス製。耐蝕性にすぐれています。 ・「UTFS-28」は中空パイプを使用。軽量です。 ・オプションで取りつけ用の六角穴付きボルト(SUSXM7製)を2本付属します。ねじ付属サービス(別料金)をご利用ください。

・握りやすい太さ、信頼性・安全性にすぐれた形状・寸法です。 ・座金が付属しています。(UMP-12・UMP-16を除く)。 ・安定性にすぐれ、取りつけ部を美しく装飾できます。 ・品番の末尾記号により、表面処理が選択できます。 ・オプションで取りつけ用の六角穴付きボルト(SUSXM7製)を2本付属します。ねじ付属サービス(別料金)をご利用ください。

・オフセットタイプ。 ・握りやすい太さ、信頼性・安定性にすぐれた形状・寸法です。 ・座金が付属しています(UHF-12を除く)。安定性にすぐれ、取りつけ部を美しく装飾できます。 ・品番の末尾記号により表面処理が選択できます。 ・オプションで取りつけ用の六角穴付きボルト(SUSMX7製)を2本付属します。ねじ付属サービス(別料金)をご利用ください。
