ガイドにベアリングを採用し、送り機構にはウォームギアを使用したステッピングモータ駆動の回転ステージです。
仕様(MIXスピード)30°sec、リミットセンサ:有(NORMAL CLOSE)、接原点センサ:無
材質(ステージ)アルミ・アルミニウム青銅
種類回転ステージ
分解能0.005°/パルス(Full)・0.0025°/パルス(Half)
電源電圧(V)DC5~24±10%
消費電流(mA)15以下
RoHS指令(10物質対応)対応
送り方式ウォームギヤ
移動ガイドベアリング方式
移動量(°)反時計周りCCW方向は∞・時計周りCW方向は0度付近(-2.5)で停止
ロストモーション(°)0.05
原点センサ無
表面処理に黒アルマイト処理を施した、アルミプレートです。防振台や光学実験台の上に置き、光学系の各ユニットを省スペースに配置・構築できます。
5相ステッピングモータドライバを内蔵した1軸のステージコントローラです。
RS232Cインターフェイスによる外部制御と、フロントパネルのジョグスイッチ、外部I/Oによるジョグ駆動が可能です
質量(kg)0.4
電源電圧(V)DC24、1.3A
外形寸法(幅W×高さH×奥行D)(mm)47×90×125
保存温度(℃)-20~60
消費電力(VA)32
周囲湿度(%RH)20~80
動作温度(℃)5~40
RoHS指令(10物質対応)対応
1個
¥33,980
税込¥37,378
当日出荷
クロスローラガイドを使用したステッピングモータ駆動の自動ゴニオステージです。
耐摩耗性に優れたクロスローラガイドを採用した高剛性のゴニオステージです。
テーブル面から回転中心の高さを75mm/100mm/130mmをご用意しており、用途に合わせてご選定いただけます。
仕様(MIXスピード)6°sec、リミットセンサ:有(NORMAL CLOSE)、接原点センサ:無
材質(ステージ)アルミ
種類傾斜ステージ
表面処理(ステージ)黒アルマイト
耐荷重(N)24.5
RoHS指令(10物質対応)対応
送り方式ウォームとウォームホイール
移動ガイドクロスローラ
位置決め精度(°)±0.004
テーブル幅(mm)60
テーブル長さ(mm)60
原点センサ無
種類Xステージ
RoHS指令(10物質対応)対応
送り方式送りねじ
移動ガイドアリ溝

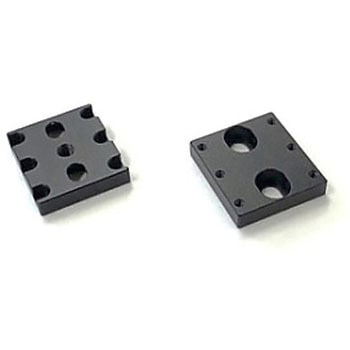

自動ステージの単軸を購入後、お客様ご自身でXY軸に組合せする場合に使用する専用プレートです。
種類Xステージ
RoHS指令(10物質対応)対応
送り方式送りねじ
移動ガイドアリ溝
お得なセット品をご用意しました。お手元に届いたその日から、簡単に操作することができます。X軸セット/手軽に直進1方向の自動位置決めとJOG駆動を行うことができます。XY軸セット/XY軸自動アライメント、パソコン無しでプログラム運転が可能です。XYθ軸セット/半導体ウエハのマーキングなどの微小位置、角度調整用自動ステージシステムです。XYZ軸セット/計測・検査装置やワークのXYZ軸自動位置決め用途に最適です。
薄型・軽量でラック&ピニオン式と送りねじ式があり、熟練の技ステージ とは異なるサイズ展開で差別化を図ると共に、使い勝手に最適なオリジナルステージをお届けいたします。
用途位置決め用途の標準部品として、また治具工具などの機械要素部品として
種類Xステージ
送り方式ラック&ピニオン
移動ガイドアリ溝
材質(本体)アルミ合金製
最小読取値(目量)(mm)0.1
精度(μm)(真直度移動)30、(運動時平行度移動)30
表面処理(本体)梨地処理アルマイト
ハンドル一回転移動量(mm)18
Z軸・XZ軸・XYZ軸ステージの垂直タイプのステージ面に取り付け、L型ブラケットの上面に他のアクセサリーを取り付けます。
仕様【<L型ブラケット>共通仕様】主要材質:アルミ、表面処理:黒アルマイト
1本
¥54,980
税込¥60,478
9日以内出荷
同社のホルダーおよびステージ専用の工具をセットしたものです。同社製品に使用しているビス用のレンチ、締付けロッド、レンズおよびミラーホルダー用のネジリングスパナなどがセットになっています。
仕様【<オプティカルツールキット>共通仕様】M3キャップビス用六角レンチ(2.5mm幅):2本、M4キャップビス用六角レンチ(3mm幅):2本、M6キャップビス用六角レンチ(5mm幅):2本、セットボルト用六角レンチ:2本、締付け用ロッド(Φ2、Φ3、Φ4):各2本 計6本、ネジリングスパナ(10~50mm用、10~150mm用):各1本 計6本、ピンセット:1個、マイクロメータヘッド用鍵スパナ:1個、【個別仕様】製品名:オプティカルツールキット
アズワン品番61-6946-89
1セット
¥16,980
税込¥18,678
23日以内出荷
光学素子に付着した油脂やミストなどの汚れを取り除く時に使用する溶剤です。揮発性が高いので、拭取り後に拭きムラが残りにくいクリーナーです。レンズペーパーに軽く浸み込ませてご使用ください。保護コートつきのミラーや誘電体多層膜のミラー、レンズなどに使用することができます。SLC-300は手押しポンプ式で適量づつクリーナーを出すことができます。SLC2-300はワンタッチキャップで密閉性にすぐれています。※本製品は第四種・第一石油類危険等級Ⅱに指定されています。※本製品は、航空機内への持込や航空機輸送が禁止されています。※金ミラーや保護コートなしのアルミミラーには使用しないでください。※ミラー表面に拭き傷が残ります。
仕様容量:300cc、ヘプタン(異性体混合物):95%、静電防止剤:5%、容器タイプ:ワンタッチキャップ
アズワン品番61-6999-08
1個
¥1,498
税込¥1,648
当日出荷
ロッドやポールを挿入して、直交に接続させるためのクロスクランプです。
仕様【<クロスクランプ>共通仕様】主要材質:アルミ、表面処理:黒アルマイト
色々なサイズのネジリングに対し、1本で対応できるネジリング専用のスパナーです。光学素子やネジリングを傷つけることなくしっかり素子をホルダーに固定できます。
ロッド付ホルダーの高さ・回転粗微動用に使用します。穴形状を1線と1点から2線と1点保持に変更したことで、従来製品に比べ安定した保持が可能となりました。
X軸ステージを垂直に立て、Z軸ステージとして使用する場合に取り付けるブラケットです。
仕様【<Zブラケット>共通仕様】主要材質:アルミ (ZBR-2530:シンチュウ)、表面処理:黒アルマイト (ZBR-2530:黒塗装)
球面凸レンズ(SLB-P)より表面品質を1ランク下げた製品です。照明もしくは観察用途など、高い表面品質が要求されない光学系に使用できます。表面品質以外の仕様は球面凸レンズ(SLB-P)とほとんど変わりません。レーザを使った高精度な実験に使用する場合以外はこちらのレンズをお勧めいたします。球面収差の少ない平凸レンズです。ノーコート品以外に可視域・近赤外域・赤外域の3種類の反射防止膜付きレンズのご用意しています。※球面平凸レンズには色収差があり、波長によって焦点距離が変わってきます。※平凸レンズには光を入れる向きがあります。※必ず凸面側から平行光を入射させてください。※逆にすると球面収差が大きくなり、集光スポットが大きくなったり、像がボケて見えることがあります。※ノーコート品はレンズの表面と裏面の反射による損失で、透過率が90%程度になります。
ボールネジとボールガイドを採用した、高精度・耐久性に優れた自動直動ステージです。
繊維質が柔らかい高純度のパルプで作られた紙です。レンズクリーナーを浸み込ませて、光学素子の汚れを拭き取ります。
ガラス基板の両面を平行に研磨した基板です。特注のビームスプリッターや窓などで蒸着膜をコーティングする基板として使用できます。可視、赤外域で使用できるBK7タイプの平行平面基板です。平行度が高いものは、レーザの光路中に垂直に平行平面基板を挿入しても、透過ビームの角度は変わりません。面精度の高いものは、ニュートン原器の代わりとして使用することもできます。裏面反射の影響を防ぐことができる、ウェッジ基板(WSB/WSSQ/WSSQK)もご用意しています。※平行平面基板は表裏面の反射により10%の損失が生じます。※面精度保証データは製品には添付されません。
ホルダーやステージなどの光軸の高さ調整を行うための□40mmスペーサーです。予め設定していた光軸に対し、ステージを組合せた時の高さ(厚み)が不足している場合等に使用します。
円筒面平凹レンズ(シリンドリカル平凹レンズ)は垂直方向に凹レンズの曲率を持ち、水平方向には曲率のないレンズです。シリンドリカル平凸レンズと組み合わせて、半導体レーザの楕円ビームを円形にビーム整形する用途などに使われます。可視域から近赤外域用のBK7製のレンズです。可視域・近赤外域・赤外域の3種類の反射防止膜付きレンズもご用意しています。光学系にシリンドリカルレンズを使うことで、ビーム形状や照明光の縦横比を変形させることができます。シリンドリカルレンズの固定にはシリンドリカルレンズホルダー(CHA)をご用意しています。※シリンドリカル平凹レンズには色収差があり、波長によって焦点距離が変わってきます。※シリンドリカル平凹レンズには光の入れる向きがあります。※必ず凹面側から平行光を入射させてください。※逆にすると球面収差が大きくなり、光学性能が悪くなることがあります。※ノーコート品はレンズの表面と裏面の反射による損失で、透過率が90%程度になります。
クランプハンドルを緩めることにより、ホールド部をフレキシブルに動かし任意の位置にアクセサリー等を固定することができます。固定はカム式構造のため、クランプハンドルにより全体の関節を一度に固定・解除できます。
ボールガイドのX軸とフラットZ軸ステージを組合せたXZ軸ステージです。
ポストスタンド(PS)専用の固定部品です。ポストスタンドと組合せることにより防振台や光学実験台上に、直接固定ができます。
ロッドやポールを挿入して、任意の角度に接続するための回転式クロスクランプです。
仕様【<回転式クロスクランプ>共通仕様】主要材質:アルミ、表面処理:黒アルマイト
角型のレンズ(シリンドリカルレンズ)を固定するホルダーです。スライド式なので任意のサイズの角型レンズを簡単に固定することができます。
