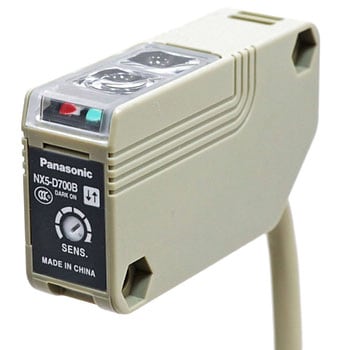

フリー電源・小型ビームセンサ 拡散反射型

材質

ケース：ポリカーボネート
レンズ：ポリカーボネート
カバー：ポリカーボネート

用途

立体駐車場での車の位置検出、コンベア上のワーク検出、ゴルフ練習機のボール確認など

センサ形状

その他

検出対象

不透明体、半透明体、透明体

検出方式

拡散反射型

検出距離(mm)

700

出力方式

リレー接点1c、・開閉容量：250V AC 1A(抵抗負荷)、30V DC 2A(抵抗負荷)、・電気的寿命：50万回以上(開閉頻度3600回/時)、・機械的寿命：1億回以上(開閉頻度36000回/時)

投光素子

赤外LED(変調式)

保護構造

IP66(IEC)、耐水形(JIS)

繰返し精度(mm)

0.3以下(検出軸に直角方向)

キャブタイヤケーブル(mm²×m)

0.3×2(5芯)キャブタイヤケーブル付

ケーブル延長(m)

0.3mm²以上のケーブルにて全長100mまで可能

使用周囲温度(℃)

-20〜55(但し、結露および氷結しないこと)

保存温度範囲(℃)

-30〜70

保存湿度範囲

35〜85%RH

使用湿度範囲

35〜85%RH

使用周囲照度(Lx)

太陽光：受光面照度11000、白熱ランプ：受光面照度3500

応差(ヒステリシス)

動作距離の15%以下

感度ボリウム

連続可変ボリウム装備

電源電圧(V)

24〜240 AC±10%または12〜240 DC±10% リップルP-P10%以下

耐電圧(V)

電源・出力間：AC1500 1分間、リレー接点端子間：AC1000 1分間

消費電力(VA)

2以下

応答時間

10ms以下

動作表示灯

赤色LED(出力ON時点灯)

安定表示灯

緑色LED(安定入光時、安定非入光時点灯)

自動干渉防止機能

有(2台まで密着取り付け可能)

耐振動(耐久)

10〜55Hz 複振幅1.5mm XYZ各方向2時間

耐衝撃(m/s²)

耐久500(約50G) XYZ各方向3回

耐ノイズ

電源ライン：1500Vp・周期10ms・パルス幅0.5μs、ふく射：300Vp・周期10ms・パルス幅0.5μs(ノイズシュミレーターにて)

付属品

調整ドライバ：1本

質量(g)

約140

内容量

1個

注意

※メーカーの社名変更に伴い、2010年10月1日〜2011年9月頃にかけて、SUNXブランド商品が、Panasonicブランドに順次変更になります。切り替え期間中は、商品のブランド表記が混在する場合がございますが、品質上の差異はございません。
