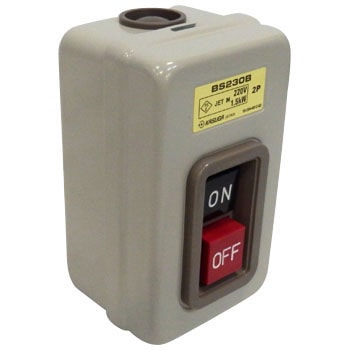

動力用押し釦開閉器
ヒーターや電動機などの簡易形手元開閉器として広く利用されている、小型で堅牢な押釦開閉器です。
開閉部は信頼性の高い2点接続方式を採用しており、長寿命で確実な開閉が行えます。
屋内の機械や壁に取り付けて使用する一般的なタイプです。
電動機の運転・停止用です。
種類露出形
ボタン数2
極数(P)2
定格通電電流(A)30
定格容量(kW)100/110V(0.75)、200/220V(1.5)
絶縁抵抗(MΩ)100以上
ボタン文字ON(黒)、OFF(赤)
JIS規格C8201-4-1
外形寸法(mm)H113×W61×D54.5
材質(カバー)鋼板(アイボリー：5Y7/1)
材質(ケース)鋼板(アイボリー：5Y7/1)
質量(kg)0.26
取付場所異常な振動、衝撃を受けない所とする。
種別鉄ケース
周囲温度(℃)-15～+40(ただし、氷結または結露しないこと)
準拠規格JIS C8201-3(開閉器、断路器、断路用開閉器及びヒューズ組みユニット)、電気用品安全法PSE(適合品)
接続端子M5
相対湿度45～85%
耐電圧(V/min)AC2500
締付トルク(N・m)2.5～3.5
適合電線(mm2)3.5
付属品適用ブッシング/Φ18.5
内容量1台
