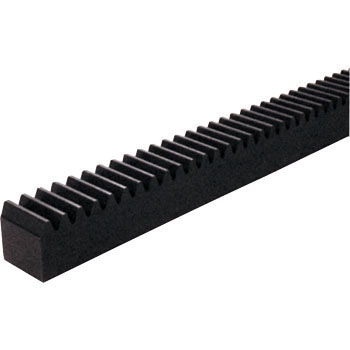

みがきMPラックギヤ(引抜材正角ラックギヤ)

材質S45C 表面処理黒染種別ラックギヤ圧力角(°)20 歯形並歯歯面仕上げ切削精度等級JISN8級(旧JIS4級) 端面加工なし熱処理歪取り焼純内容量1個

18件中 1～18件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 LQ103 LQ105 LQ153 LQ155 LQ203 LQ205 LQ253 LQ255 LQ303 LQ305 LQ403 LQ405 LQ1010 LQ1510 LQ2010 LQ2510 LQ3010 LQ4010	モジュール選択解除 1 1.5 2 2.5 3 4	歯数選択解除 23 31 38 39 47 53 63 79 95 106 127 159 212 318	歯幅(mm) 選択解除 10 15 20 25 30 40	かみあい高さPH(mm) 選択解除 9 13.5 18 22.5 27 36	高さH(mm) 選択解除 10 15 20 25 30 40	質量(kg) 選択解除 0.22 0.36 0.48 0.72 0.8 0.84 1.3 1.4 1.6 1.9 2.2 2.8 3.2 3.3 4.4 5.6 6.3 11	全長L(mm) 選択解除 300 500 1000	表面接線荷重(N) 選択解除 931.6 2059 3727 5884 8532 14710	参考基準価格(税別)	出荷目安
00250187	LQ103	1	95	10	9	10	0.22	300	931.6	￥1,170	取扱い終了
00250196	LQ105	1	159	10	9	10	0.36	500	931.6	￥1,820	取扱い終了
00250144	LQ1010	1	318	10	9	10	0.72	1000	931.6	￥3,720	取扱い終了
00250241	LQ153	1.5	63	15	13.5	15	0.48	300	2059	￥1,630	取扱い終了
00250257	LQ155	1.5	106	15	13.5	15	0.8	500	2059	￥2,550	取扱い終了
00250205	LQ1510	1.5	212	15	13.5	15	1.6	1000	2059	￥5,140	取扱い終了
00250302	LQ203	2	47	20	18	20	0.84	300	3727	￥2,160	取扱い終了
00250311	LQ205	2	79	20	18	20	1.4	500	3727	￥3,390	取扱い終了
00250266	LQ2010	2	159	20	18	20	2.8	1000	3727	￥6,530	取扱い終了
00250363	LQ253	2.5	38	25	22.5	25	1.3	300	5884	￥2,930	取扱い終了
00250372	LQ255	2.5	63	25	22.5	25	2.2	500	5884	￥4,580	取扱い終了
00250327	LQ2510	2.5	127	25	22.5	25	4.4	1000	5884	￥8,860	取扱い終了
00250424	LQ303	3	31	30	27	30	1.9	300	8532	￥3,650	取扱い終了
00250433	LQ305	3	53	30	27	30	3.2	500	8532	￥5,870	取扱い終了
00250381	LQ3010	3	106	30	27	30	6.3	1000	8532	￥11,330	取扱い終了
00250485	LQ403	4	23	40	36	40	3.3	300	14710	￥6,620	取扱い終了
00250494	LQ405	4	39	40	36	40	5.6	500	14710	￥8,860	取扱い終了
00250442	LQ4010	4	79	40	36	40	11	1000	14710	￥17,330	取扱い終了
