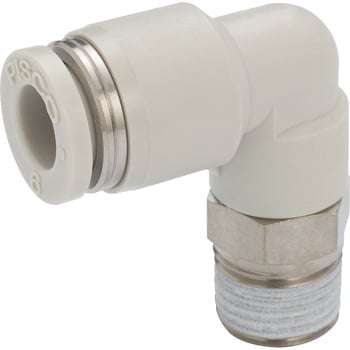

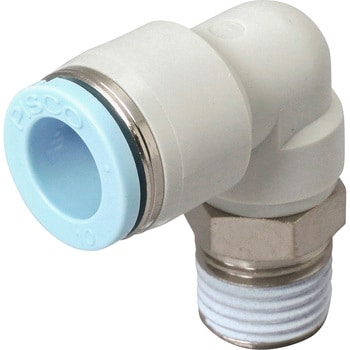

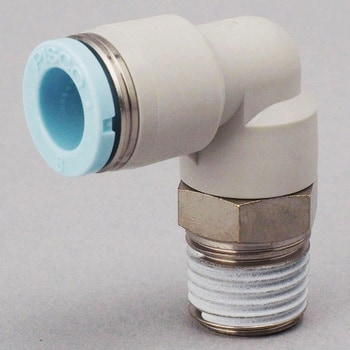

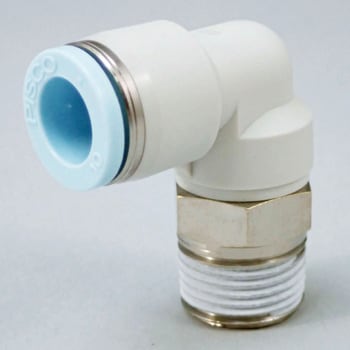

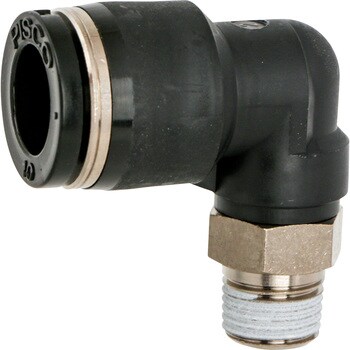

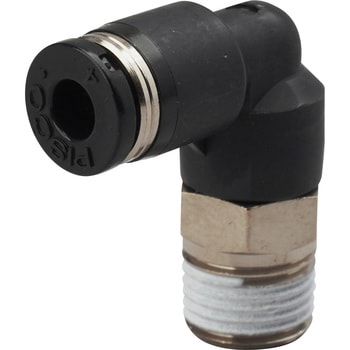

チューブフィッティングエルボ

こんなお得な商品も!

MPL4-01 エルボ モノタロウ 52884214 モノタロウ
エルボ
139 153税込


チューブフィッティングエルボ 4.63 (35件の商品レビュー)

一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。(接続口形状:ねじとワンタッチ継手の組合せ商品に限る)
シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途
ねじとチューブの接続
形状
エルボ
使用流体
空気、水(条件有)
最高使用圧力(MPa)
1
タイプ
標準タイプ
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
注意
※使用流体が水の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。一般水道水は使用可能です。インサートリングを必ず装着してください。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
67 件中 1 - 50 件
注文
コード

品番
内容量
寸法A(mm)
寸法B(mm)
寸法C(mm)
寸法E(mm)
寸法L(mm)
寸法P(Φmm)
対辺H(mm)
適合チューブ外径(Φmm)
チューブ外径(inch)
接続ねじ種類
接続ねじ
ねじ寸法
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
販売価格
(税込)
出荷
関連
数量
08265074 PL6-01 1個 8 22.5 17 20.3 24.8 12.5 10 6 - R 1/8 R1/8 ¥295
¥209 1 209
230 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08265083 PL6-02 1個 11 28 17 21.8 28.2 12.5 14 6 - R 1/4 R1/4 ¥320
¥229 1 229
252 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08265092 PL8-01 1個 8 24 18.1 22.7 27.3 14.5 12 8 - R 1/8 R1/8 ¥350
¥249 1 249
274 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08265101 PL8-02 1個 11 28 18.1 23.7 29.2 14.5 14 8 - R 1/4 R1/4 ¥370
¥259 1 259
285 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08265117 PL10-02 1個 11 28.5 20.2 26 31.2 17.5 14 10 - R 1/4 R1/4 ¥475
¥339 1 339
373 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08265126 PL10-03 1個 12 32 20.2 27 34.4 17.5 17 10 - R 3/8 R3/8 ¥485
¥349 1 349
384 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08265135 PL12-04 1個 15 36.5 23.4 30.7 38.8 21 21 12 - R 1/2 R1/2 ¥640
¥449 1 449
494 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

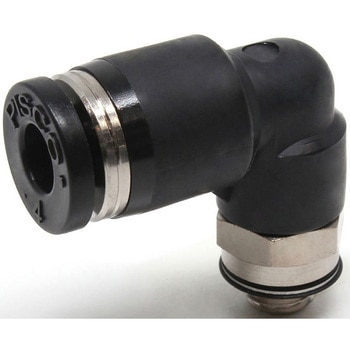

09146916 PL4-M5 1個 2.8 16 14.9 17.7 18.2 10 8 4 - M M5X0.8 M5×0.8 ¥350
¥249 1 249
274 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

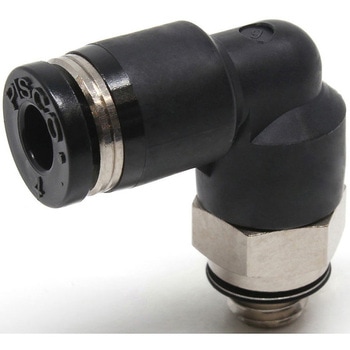

09146925 PL4-M6 1個 3.8 20 14.9 18.7 21.2 10 10 4 - M M6X1 M6×1 ¥360
¥259 1 259
285 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
09146934 PL4-01 1個 8 22 14.9 18.7 23 10 10 4 - R 1/8 R1/8 ¥290
¥199 1 199
219 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

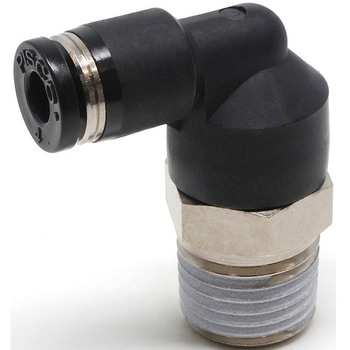

09146943 PL4-02 1個 11 29 14.9 20.7 28 10 14 4 - R 1/4 R1/4 ¥310
¥219 1 219
241 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

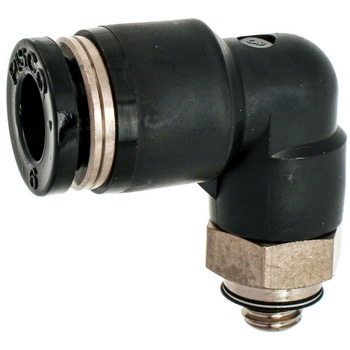

09146952 PL6-M5 1個 2.8 19.5 17 20.3 23 12.5 10 6 - M M5X0.8 M5×0.8 ¥355
¥249 1 249
274 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

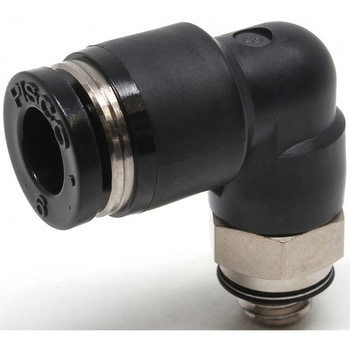

09146961 PL6-M6 1個 3.8 20.5 17 20.3 23 12.5 10 6 - M M6X1 M6×1 ¥365
¥259 1 259
285 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
09146977 PL6-03 1個 12 31.5 17 23.8 31.4 12.5 17 6 - R 3/8 R3/8 ¥370
¥259 1 259
285 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

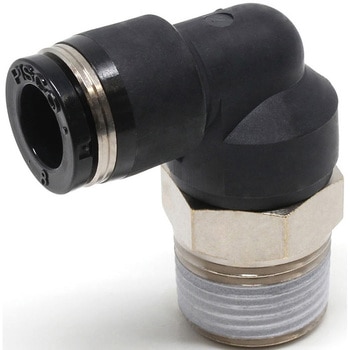

09146986 PL8-03 1個 12 31 18.1 24.7 31.9 14.5 17 8 - R 3/8 R3/8 ¥380
¥269 1 269
296 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
09146995 PL10-04 1個 15 36 20.2 27.5 36.6 17.5 21 10 - R 1/2 R1/2 ¥580
¥399 1 399
439 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

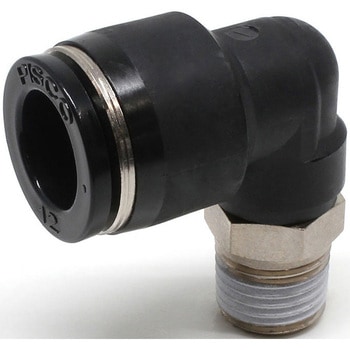

09147004 PL12-02 1個 11 29.8 23.4 29 34.2 21 14 12 - R 1/4 R1/4 ¥580
¥399 1 399
439 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

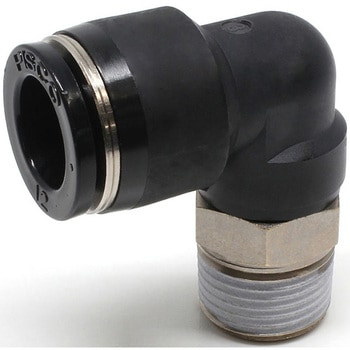

09147013 PL12-03 1個 12 32.5 23.4 29.7 36.7 21 17 12 - R 3/8 R3/8 ¥600
¥429 1 429
472 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
09147022 PL16-03 1個 11 47 24.1 33.1 53.2 25 22 16 - R 3/8 R3/8 ¥1,240
¥869 1 869
956 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
09147031 PL16-04 1個 15 51 24.1 33.1 55.3 25 22 16 - R 1/2 R1/2 ¥1,280
¥899 1 899
989 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

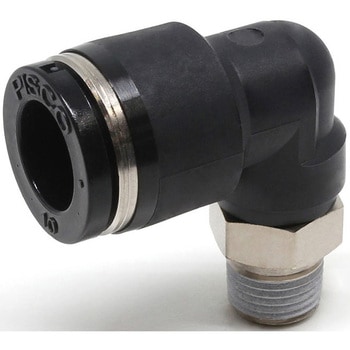

10369247 PL10-01 1個 8 25 20.2 25.5 29.8 17.5 12 10 - R 1/8 R1/8 ¥480
¥339 1 339
373 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
87912544 PL1/4-01W 1袋(10個) 8 22.5 17 20.3 24.8 12.5 10 - 1/4B R 1/8 - ¥2,950
¥2,290 1 2,290
2,519 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
87912553 PL10-01W 1袋(10個) 8 25 20.2 25.5 29.8 17.5 12 10 - R 1/8 R1/8 ¥4,800
¥3,390 1 3,390
3,729 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
87912562 PL10-02W 1袋(10個) 11 28.5 20.2 26 31.2 17.5 14 10 - R 1/4 R1/4 ¥4,750
¥3,390 1 3,390
3,729 (税込) 欠品中
87912571 PL10-03W 1袋(10個) 12 32 20.2 27 34.4 17.5 17 10 - R 3/8 R3/8 ¥4,850
¥3,490 1 3,490
3,839 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
87912587 PL10-04W 1袋(10個) 15 36 20.2 27.5 36.6 17.5 21 10 - R 1/2 R1/2 ¥5,800
¥3,990 1 3,990
4,389 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
87912596 PL12-02W 1袋(10個) 11 29.8 23.4 29 34.2 21 14 12 - R 1/4 R1/4 ¥5,800
¥3,990 1 3,990
4,389 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
87912605 PL12-03W 1袋(10個) 12 32.5 23.4 29.7 36.7 21 17 12 - R 3/8 R3/8 ¥6,000
¥4,290 1 4,290
4,719 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
87912614 PL12-04W 1袋(10個) 15 36.5 23.4 30.7 38.8 21 21 12 - R 1/2 R1/2 ¥6,400
¥4,490 1 4,490
4,939 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
87912623 PL16-03W 1袋(10個) 11 47 24.1 33.1 53.2 25 22 16 - R 3/8 R3/8 ¥12,400
¥8,690 1 8,690
9,559 (税込) 平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87912632 PL16-04W 1袋(10個) 15 51 24.1 33.1 55.3 25 22 16 - R 1/2 R1/2 ¥12,800
¥8,990 1 8,990
9,889 (税込) 平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87912641 PL3/8-03W 1袋(10個) 12 32 20.2 27 34.4 17.5 17 - 3/8B R 3/8 - ¥4,850
¥3,690 1 3,690
4,059 (税込) 平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87912657 PL3/8-04W 1袋(10個) 15 36 20.2 27.5 36.6 17.5 21 - 3/8B R 1/2 - ¥5,800
¥3,990 1 3,990
4,389 (税込) 平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87912666 PL4-01W 1袋(10個) 8 22 14.9 18.7 23 10 10 4 - R 1/8 R1/8 ¥2,900
¥1,990 1 1,990
2,189 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
87912675 PL4-02W 1袋(10個) 11 29 14.9 20.7 28 10 14 4 - R 1/4 R1/4 ¥3,100
¥2,190 1 2,190
2,409 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

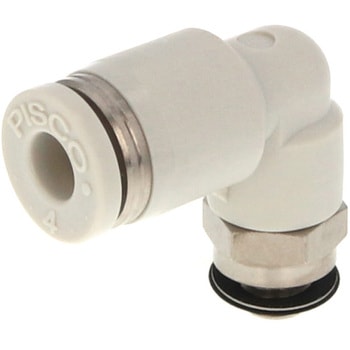

87912684 PL4-M5W 1袋(10個) 2.8 16 14.9 17.7 18.2 10 8 4 - M M5X0.8 M5×0.8 ¥3,500
¥2,490 1 2,490
2,739 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
87912693 PL4-M6W 1袋(10個) 3.8 20 14.9 18.7 21.2 10 10 4 - M M6X1 M6×1 ¥3,600
¥2,590 1 2,590
2,849 (税込) 平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

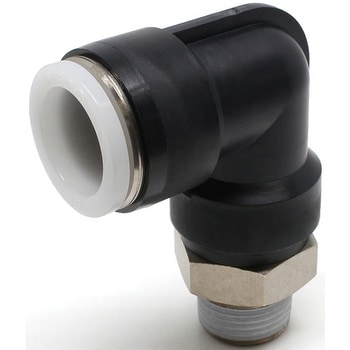

87912702 PL5/8-03 1袋(10個) 11 47 24.1 33.1 53.2 25 22 - 5/8B R 3/8 - ¥12,500
¥8,790 1 8,790
9,669 (税込) 平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87912711 PL5/8-04 1袋(10個) 15 51 24.1 33.1 55.3 25 22 - 5/8B R 1/2 - ¥12,900
¥8,990 1 8,990
9,889 (税込) 平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87912727 PL6-01W 1袋(10個) 8 22.5 17 20.3 24.8 12.5 10 6 - R 1/8 R1/8 ¥2,950
¥2,090 1 2,090
2,299 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
87912736 PL6-02W 1袋(10個) 11 28 17 21.8 28.2 12.5 14 6 - R 1/4 R1/4 ¥3,200
¥2,290 1 2,290
2,519 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
87912745 PL6-03W 1袋(10個) 12 31.5 17 23.8 31.4 12.5 17 6 - R 3/8 R3/8 ¥3,700
¥2,590 1 2,590
2,849 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
87912754 PL6-M5W 1袋(10個) 2.8 19.5 17 20.3 23 12.5 10 6 - M M5X0.8 M5×0.8 ¥3,550
¥2,490 1 2,490
2,739 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
87912763 PL6-M6W 1袋(10個) 3.8 20.5 17 20.3 23 12.5 10 6 - M M6X1 M6×1 ¥3,650
¥2,590 1 2,590
2,849 (税込) 平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87912772 PL8-01W 1袋(10個) 8 24 18.1 22.7 27.3 14.5 12 8 - R 1/8 R1/8 ¥3,500
¥2,490 1 2,490
2,739 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
87912781 PL8-02W 1袋(10個) 11 28 18.1 23.7 29.2 14.5 14 8 - R 1/4 R1/4 ¥3,700
¥2,590 1 2,590
2,849 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
87912797 PL8-03W 1袋(10個) 12 31 18.1 24.7 31.9 14.5 17 8 - R 3/8 R3/8 ¥3,800
¥2,690 1 2,690
2,959 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

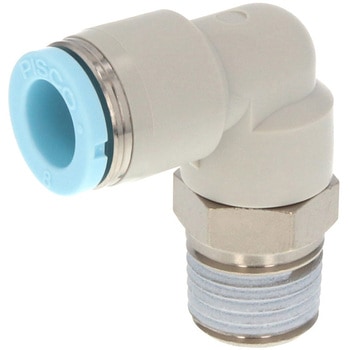

87912806 PL10-01C 1袋(10個) 8 25 20.2 25.5 29.8 17.5 12 10 - R 1/8 R1/8 ¥6,300
¥4,990 1 4,990
5,489 (税込) 平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87912815 PL10-02C 1袋(10個) 11 28.5 20.2 26 31.2 17.5 14 10 - R 1/4 R1/4 ¥6,200
¥4,690 1 4,690
5,159 (税込) 平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87912824 PL10-03C 1袋(10個) 12 32 20.2 27 34.4 17.5 17 10 - R 3/8 R3/8 ¥6,400
¥4,890 1 4,890
5,379 (税込) 平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





ピスコ継手は種類豊富(音声あり)

この動画を評価してください: このレビューが参考になった。

ピスコ継手の操作性(音声あり)

この動画を評価してください: このレビューが参考になった。

ピスコ継手の耐久性(音声あり)

この動画を評価してください: このレビューが参考になった。

平均満足度: 4.63  総レビュー件数: 35商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 機械制御

使いやすく狭い場所でもチューブ脱着に問題有りません。
欲を言うと外す際に、プラス1mm程度の押し込みが有ると作業性が上がると思います。

これは注文コード 08265074 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2021-03-24]

満足度: 5

用途: タイヤチェンジャーのメンテナンスに

エアー漏れが気になって来たので、チューブ(ホース)と一緒に交換しました。
他の方のレビューを拝見したところ、使えそうなので注文しました。
ターンテーブル下のシリンダー部分をすべて、交換しました。

これは注文コード 08265074 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 ケイアンドワイオート 様 [2020-11-19]

満足度: 5

用途: 加工作業で

定期的に購入。わざわざ買いに行かなくても良いので助かります。
商品にも問題ないようで、使用部署から購入依頼があります。

これは注文コード 09146952 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2021-01-15]

満足度: 5

用途: 水草水槽へのCO2ガス供給回路中の電磁弁のポートに装着

設置後にエルボの角度を変更出来るので非常に使い易い

これは注文コード 09146943 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2020-11-28]

満足度: 5

用途: CO2ガス配管に使用しました。

0.8MPaで問題無く使用できました。テフロンチューブの差し抜きもスムーズです。

これは注文コード 08265126 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2020-01-13]

満足度: 5

用途: 機械のメンテナンス(エアー漏れ等)

このような部品を1個単位でを常に購入できて大変助かります。

これは注文コード 08265092 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2020-08-06]

満足度: 5 (このレビューは、1人が参考にしています。)

用途: コンプレッサー修理

おかげで古いコンプレッサーがよみがえりました。こんな部品まで購入できるとは正直驚きでした。

これは注文コード 08265083 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 社会福祉法人つくし会  様 [2019-10-01]

満足度: 5

用途: メンテナンス

商品に問題があるはずもありませんが、なによりも丁寧な対応、迅速さに驚いています。

これは注文コード 08265074 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2019-07-15]

ご質問件数:1この商品について質問する ご質問は製品仕様に関する内容に限らせて頂きます。

  • 質問:
    「ねじ寸法: R1/4」とはどんなサイズですか?
    回答:
    インチサイズ:1/4となり、和文呼びの場合、二分サイズとなります。また、mmに換算しますと、およそ6.35mmとなります。
    このFAQは注文コード 08265101 についての質問です。 参考になりましたか? このFAQが参考になった。 (このFAQは、4人が参考にしています。)
    [2011-10-31]
