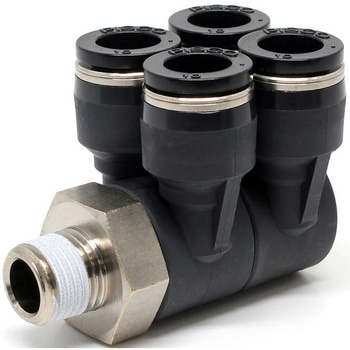

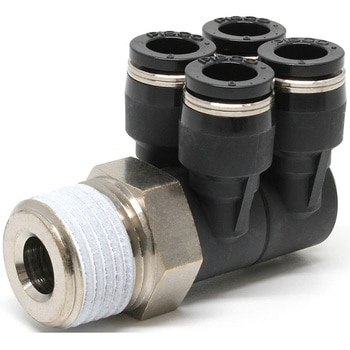

ダブルブランチエイ



ダブルブランチエイ 5.00 (4件の商品レビュー)

一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)
シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途
ねじとチューブの接続
形状
ダブルブランチエイ
使用流体
空気、水(条件有)
接続ねじ種類
R
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
標準タイプ
包装形態
通常包装
内容量
1個
注意

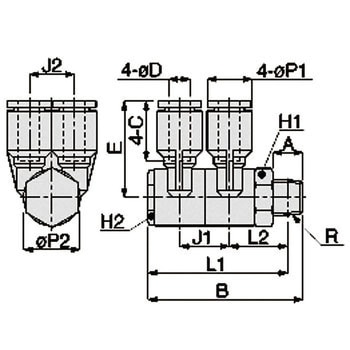

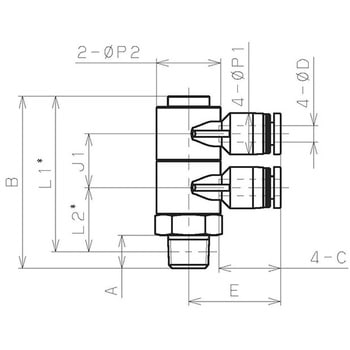

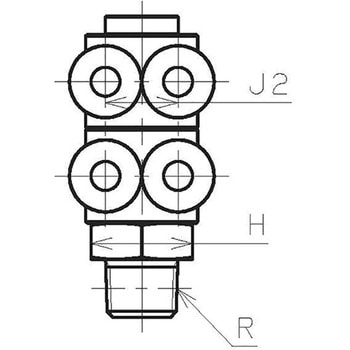

※テーパーネジタイプのL1、L2寸法は、ねじ締付け後の参考寸法です。
※使用流体が水の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。一般水道水は使用可能です。インサートリングを必ず装着してください。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
34 件中 1 - 34 件
注文
コード

品番
チューブ外径(Φmm)
適合チューブ外径(inch)
材質
材質(金属フード)/処理
オリフィス径(Φmm)

RoHS指令
有効断面積(mm2)
質量(g)
寸法A(mm)
寸法B(mm)
寸法C(mm)
寸法E(mm)
寸法J1(mm)
寸法J2(mm)
寸法L1(mm)
寸法L2(mm)
寸法P1(Φmm)
寸法P2(Φmm)
対辺H(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
10367743 PAW10-02 10 7.5 開放リング/樹脂本体:ブラック 21.6 104 11 57.8 20.7 33.5 18 17 51.8 22 17.6 23 22 ¥1,400
¥989 1 ¥989
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

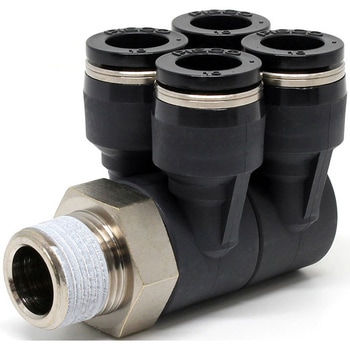

10367752 PAW10-03 10 7.5 開放リング/樹脂本体:ブラック 21.3 110 12 58.8 20.7 33.5 18 17 52.4 22.7 17.6 23 22 ¥1,440
¥999 1 ¥999
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10367761 PAW10-04 10 7.5 開放リング/樹脂本体:ブラック 22.2 124 15 61.8 20.7 33.5 18 17 53.6 23.9 17.6 23 22 ¥1,460
¥999 1 ¥999
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

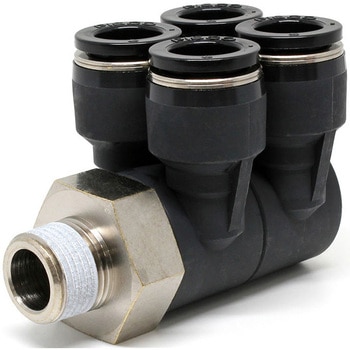

10367777 PAW12-03 12 9.7 開放リング/樹脂本体:ブラック 44.4 168 12 68.4 23.4 37.4 21 20 62.1 27.3 21 27 27 ¥1,510
¥1,090 1 ¥1,090
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

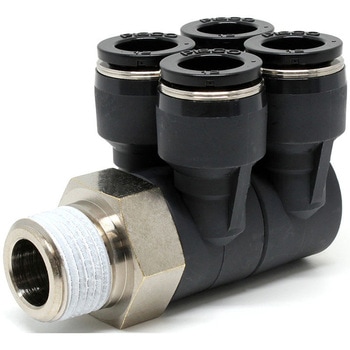

10367786 PAW12-04 12 9.7 開放リング/樹脂本体:ブラック 45.4 176 15 71.4 23.4 37.4 21 20 63.3 28.4 21 27 27 ¥1,600
¥1,190 1 ¥1,190
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

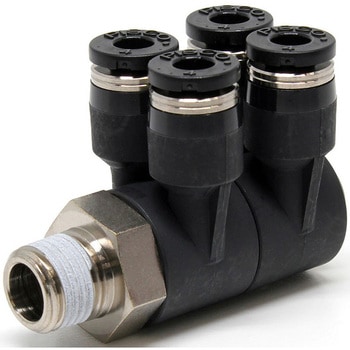

10367795 PAW4-01 4 3 開放リング/樹脂本体:ブラック 4 35 8 43.3 14.9 22.2 14 10 39.4 16.1 10 15.4 14 ¥1,050
¥739 1 ¥739
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

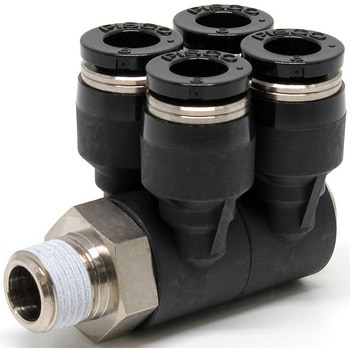

10367804 PAW6-01 6 3.7 開放リング/樹脂本体:ブラック 6.9 38 8 43.3 17 26.2 14 12 39.4 16.1 12.4 15.4 14 ¥1,080
¥759 1 ¥759
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

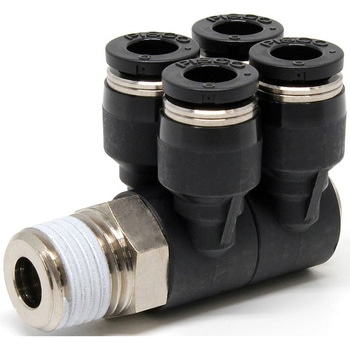

10367813 PAW6-02 6 3.7 開放リング/樹脂本体:ブラック 7 44 11 46.3 17 26.2 14 12 40.3 17.1 12.4 15.4 14 ¥1,110
¥779 1 ¥779
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

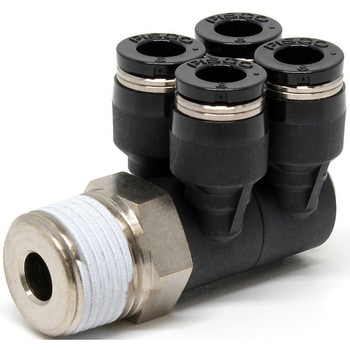

10367822 PAW6-03 6 3.7 開放リング/樹脂本体:ブラック 6.9 57 12 48.3 17 26.2 14 12 42 18.8 12.4 15.4 17 ¥1,190
¥839 1 ¥839
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

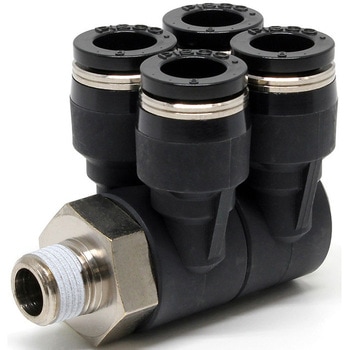

10367831 PAW8-01 8 6 開放リング/樹脂本体:ブラック 12.4 57 8 46.2 18.2 29.1 15 14 42.3 17.6 14.4 19 17 ¥1,240
¥869 1 ¥869
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

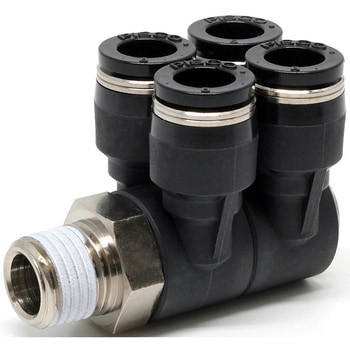

10367847 PAW8-02 8 6 開放リング/樹脂本体:ブラック 13.9 60 11 49.2 18.2 29.1 15 14 43.2 18.5 14.4 19 17 ¥1,270
¥889 1 ¥889
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10367856 PAW8-03 8 6 開放リング/樹脂本体:ブラック 14 67 12 50.2 18.2 29.1 15 14 43.9 19.2 14.4 19 17 ¥1,260
¥889 1 ¥889
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10367865 PAW8-04 8 6 開放リング/樹脂本体:ブラック 14 99 15 55.2 18.2 29.1 15 14 47.1 22.4 14.4 19 22 ¥1,350
¥949 1 ¥949
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
35311482 PAW4-02 4 3 開放リング/樹脂本体:ブラック 4.3 40 11 46.3 14.9 22.2 14 10 40.3 17.1 10 15.4 14 ¥1,070
¥749 1 ¥749
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
35311491 PAW4-03 4 3 開放リング/樹脂本体:ブラック 4.2 54 12 48.3 14.9 22.2 14 10 42 18.8 10 15.4 17 ¥1,150
¥799 1 ¥799
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

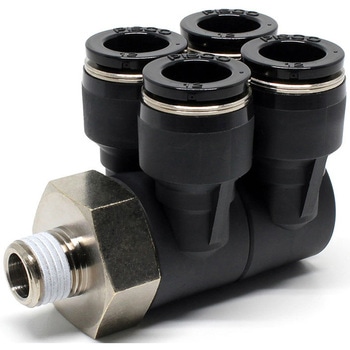

35311507 PAW12-02 12 8.5 開放リング/樹脂本体:ブラック 43.2 163 11 67.4 23.4 37.4 21 20 61.4 26.6 21 27 27 ¥1,510
¥1,090 1 ¥1,090
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87913901 PAW1/4-01 1/4B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 4.1 開放リング:ホワイト/樹脂本体:ブラック 34 8 41.6 17 24.2 13 12 37.6 15.5 12.5 15.4 14 ¥1,080
¥759 1 ¥759
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

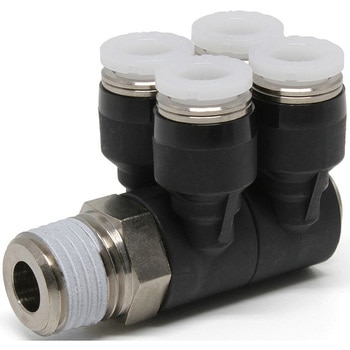

87913917 PAW1/4-02 1/4B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 4.1 開放リング:ホワイト/樹脂本体:ブラック 40 11 44.6 17 24.2 13 12 38.6 16.5 12.5 15.4 14 ¥1,110
¥779 1 ¥779
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

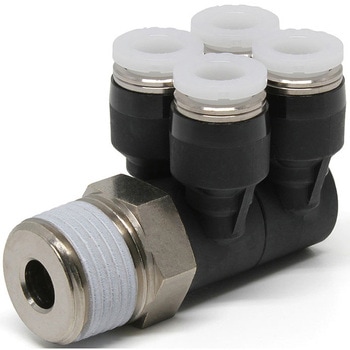

87913926 PAW1/4-03 1/4B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 4.1 開放リング:ホワイト/樹脂本体:ブラック 54 12 46.6 17 24.2 13 12 40.3 18.2 12.5 15.4 17 ¥1,190
¥839 1 ¥839
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87913935 PAW10-03W 10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 7.5 開放リング/樹脂本体:ライトグレー 21.3 98 12 58.6 20.2 31.7 18 17 52.3 22.7 17.5 23 22 ¥1,440
¥999 1 ¥999
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87913944 PAW10-04W 10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 7.5 開放リング/樹脂本体:ライトグレー 22.2 115 15 61.6 20.2 31.7 18 17 53.4 23.8 17.5 23 22 ¥1,460
¥999 1 ¥999
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87913953 PAW12-03W 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 9.7 開放リング/樹脂本体:ライトグレー 44.4 162 12 68.8 23.4 36.7 21.6 20 62.5 27.5 21 27 27 ¥1,510
¥1,090 1 ¥1,090
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87913962 PAW12-04W 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 9.7 開放リング/樹脂本体:ライトグレー 45.4 171 15 71.8 23.4 36.7 21.6 20 63.6 28.6 21 27 27 ¥1,600
¥1,190 1 ¥1,190
平日15時までにご注文いただくと、6日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87913971 PAW3/8-02 3/8B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 7.5 開放リング:ホワイト/樹脂本体:ブラック 96 11 57.6 20.2 31.7 18 17 51.6 22 17.5 23 22 ¥1,400
¥989 1 ¥989
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

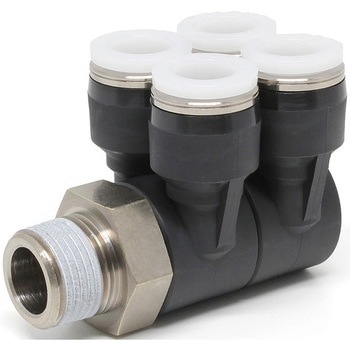

87913987 PAW3/8-03 3/8B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 7.5 開放リング:ホワイト/樹脂本体:ブラック 99 12 58.6 20.2 31.7 18 17 52.3 22.7 17.5 23 22 ¥1,440
¥999 1 ¥999
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

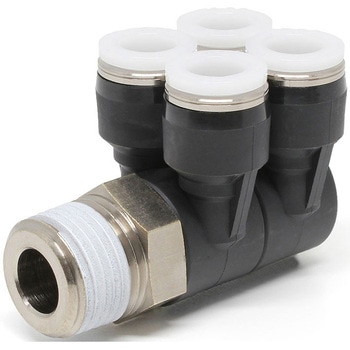

87913996 PAW3/8-04 3/8B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 7.5 開放リング:ホワイト/樹脂本体:ブラック 116 15 61.6 20.2 31.7 18 17 53.4 23.8 17.5 23 22 ¥1,460
¥999 1 ¥999
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87914005 PAW4-01W 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 3 開放リング/樹脂本体:ライトグレー 4 31 8 41.6 14.9 22.2 13 10 37.6 15.5 10 15.4 14 ¥1,050
¥739 1 ¥739
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87914014 PAW4-02W 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 3 開放リング/樹脂本体:ライトグレー 4.3 37 11 44.6 14.9 22.2 13 10 38.6 16.5 10 15.4 14 ¥1,070
¥749 1 ¥749
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

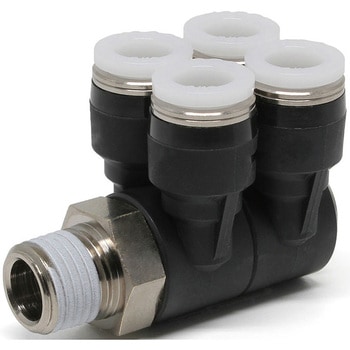

87914023 PAW5/16-02 5/16B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 6 開放リング:ホワイト/樹脂本体:ブラック 56 11 49.6 18.1 27.7 15 14 43.6 18.5 14.5 19 17 ¥1,280
¥899 1 ¥899
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87914032 PAW5/16-03 5/16B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 6 開放リング:ホワイト/樹脂本体:ブラック 64 12 50.6 18.1 27.7 15 14 44.3 19.2 14.5 19 17 ¥1,300
¥899 1 ¥899
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

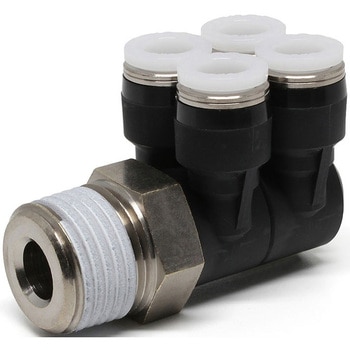

87914041 PAW5/16-04 5/16B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 6 開放リング:ホワイト/樹脂本体:ブラック 96 15 55.6 18.1 27.7 15 14 47.4 22.3 14.5 19 22 ¥1,350
¥949 1 ¥949
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87914057 PAW6-01W 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 3.7 開放リング/樹脂本体:ライトグレー 6.9 35 8 41.6 17 24.2 13 12 37.6 15.5 12.5 15.4 14 ¥1,080
¥759 1 ¥759
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87914066 PAW8-03W 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 6 開放リング/樹脂本体:ライトグレー 14 64 12 50.6 18.1 27.7 15 14 44.3 19.2 14.5 19 17 ¥1,260
¥889 1 ¥889
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87914075 PAW8-04W 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 6 開放リング/樹脂本体:ライトグレー 14 96 15 55.6 18.1 27.7 15 14 47.4 22.3 14.5 19 22 ¥1,350
¥949 1 ¥949
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 5.00  総レビュー件数: 4 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 空圧配管に使用。

マニホールド分岐の代わりにチョイス。
2口づつのペアで向きを変えることが可能。

これは注文コード 10367856 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 株式会社オーレックス 様 [2018-03-13]

満足度: 5

用途: 装置の組み立て時に使用

この継ぎ手を使用するのは1〜2コなので少ない個数で買えるのが良い。
他社では10コ単位になり無駄が多くなる。

これは注文コード 10367822 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 マックテクニカルシステムズ株式会社 様 [2017-08-31]

満足度: 5

用途: 液体が通った後のホース内の水洗浄用

今まで一本ずつ作業をしていたところが、これを使うことで数倍早く効率的に作業を行う事が出来るようになった。もっと早くに探せば良かったです。

これは注文コード 10367761 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2017-05-25]

満足度: 5

用途: エアー配管

まぁ、想像通りの商品でした普通です。
迅速な対応、ありがたいです。

これは注文コード 10367822 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 有限会社 レジェンズ 様 [2018-01-19]
