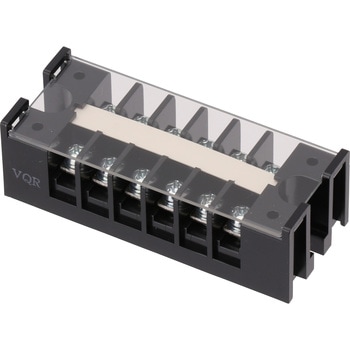

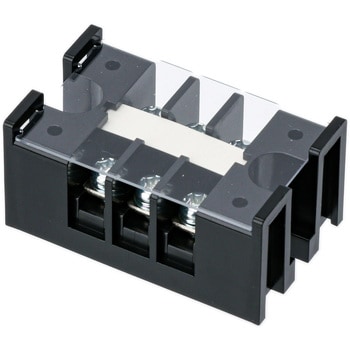

固定端子台 TS-615形
配電盤、制御盤、各種電気機器などの電源回路および、操作回路用に最適。
端子台本体および、端子カバーは難燃性グレードのUL94V-0ですから安全。
定格絶縁電圧が660Vですから、高耐電圧、高絶縁用に最適。
絶縁材料は変性PPE樹脂を用いていますので、機械的振動、衝撃に優れた対応。
端子ねじにセルフアップねじを採用していますので、座金の脱落がなく、電線および圧着端子の挿入と締付けが迅速で確実。
端子カバー、記名条片の脱着がワンタッチ方式。
- 材質
- 絶縁台：変性PPE樹脂(黒色)
端子ねじ：炭素鋼(亜鉛めっき、クロメート処理)
端子金具：黄銅
端子カバー：塩化ビニール板(透明)

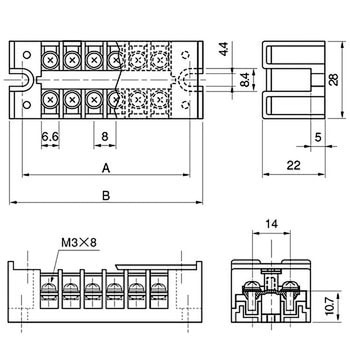

- 端子ねじ
- M3×8セルフアップ式
- 端子間ピッチ(mm)
- 8
- 使用湿度範囲
- 45%～85%RH(ただし氷結または結露しないこと)
- 使用温度範囲(℃)
- -10～50
- 準拠規格
- NECA4201 端子台
- 推奨ねじ締付トルク(N・m[kgf・cm])
- 0.6～0.9
- 絶縁抵抗(MΩ)
- 充電時相互間、充電部接地間：DC500Vメガ500以上
- 耐電圧(V/min)
- 充電時相互間、充電部接地間：AC2000 異常なし(TS-171：AC2500 異常なし)
- 定格絶縁電圧(V)
- 660
- 定格通電電流(A)
- 15

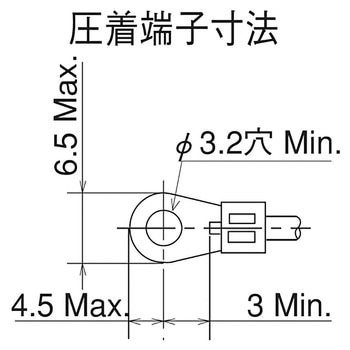

- 適合電線(mm2)
- 最大2
- RoHS指令(10物質対応)
- 対応
- 内容量
- 1個
端子台 の新着商品
カテゴリ
商品レビュー
テスト用に購入、安価で普通に使用できて、普通です。
電装品が増えると、電源ケーブル(＋・－)がごちゃ混ぜになってきます。
遅ればせながら、固定端子台の存在を最近知り、さっそく設置しました。
配線もスッキリ見た目良好、なりよりトラブル回避になります。
構造は繊細ですが、一番の問題は接点を固定するネジの頭が落ちることです。ネジは非常に柔らかい金属でできており、単純に品質が低いです。この製品は二度と買いません。
カバーの固定方法についてですが、両端を細い固定用の穴に差し込む形状になっていますが先日届いた商品の中に欠けている物がありました。
接着剤で修理して使用しましたがこの部分弱いです。何か対策を講じてもらえませんか？
ご期待に沿えず誠に申し訳ございませんでした。
今回は、4Pに加え、6P、12P,および、3Pを購入。
射出成型と思われる台座の絶縁体の樹脂部分の材料自体が、とても柔らかく、材料を節約するためか体積の多くが中空構造となっており、両端をつまみ、少し力を加えただけでも、容易に変形する。
取りあえず難燃性を謳っているが、耐熱性はなく半田ごての先をちょっとあてた程度でも、穴があいてしまう。
電極の締め付け用のネジも鉄にメッキしたものであるため、事実上台座側片面の接触による通電となるため、接触抵抗も必然的に高めとなる。
ネジが緩んだり経年変化で接触抵抗が増すこと考えると、発熱による樹脂部の溶解と隣接電極間での短絡事故が起きる可能性が、容易に予見でき、安心して使うことが難しい。
生まれて以来このかた、いろいろな電子部品を見てきたが、とても電子部品に見えないものは、今回が初めてである。また、これが、国産メーカーのものであることを考えると、正直がっかりである。
現在、その転用方法を、廃棄を含め検討中であるが、まだ、これから届く3P版まで考えると、尚更、げんなりである。
