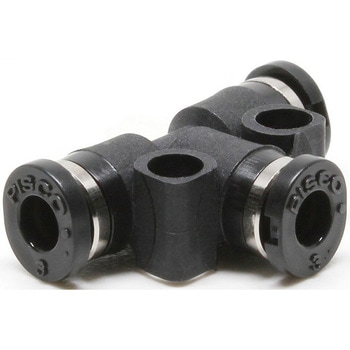

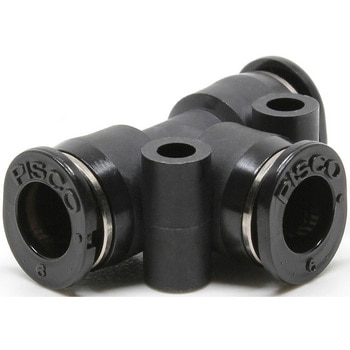

ミニタイプ ユニオンティ



ミニタイプ ユニオンティ 5.00 (1件の商品レビュー)

スタンダードに比べ容積比40%小型化に成功したワンタッチ継手。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
超小型でもチューブの開放も簡単。
取付け後、チューブの取り出し角度を変えられます。(接続口形状:ねじとワンタッチ継手の組合せ商品に限る。)
シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途
チューブとチューブの接続(同径)
使用真空圧力(kPa)
-100
タイプ
ミニタイプ

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
12 件中 1 - 12 件
注文
コード

品番
内容量
形状
チューブ外径(Φmm)
適合チューブ外径(inch)
材質
材質(金属フード)/処理
使用温度範囲(℃)

RoHS指令
有効断面積(mm2)
質量(g)

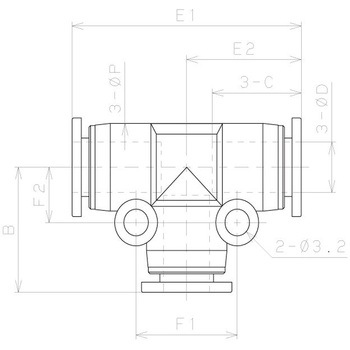

寸法B(mm)
寸法C(mm)
寸法E(mm)
寸法F1(mm)
寸法F2(mm)
寸法P(Φmm)
トラスコ品番
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
09500111 PE4M 1個 ユニオンティー 4 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
0〜60(凍結なきこと) 開放リング/樹脂本体:ブラック 4.6 3.3 13.1 11 13.05 11.2 5.6 8 290-7119 ¥420
¥299 1 ¥299
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
09500127 PE6M 1個 ユニオンティー 6 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
0〜60(凍結なきこと) 開放リング/樹脂本体:ブラック 8.9 5.3 15 11.6 14.95 13.2 6.6 10.5 290-7127 ¥425
¥299 1 ¥299
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10412245 PE3M 1個 ユニオンティー 3 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
0〜60(凍結なきこと) 開放リング/樹脂本体:ブラック 1.9 1.7 10.8 9.3 10.8 9 4.5 6 290-7101 ¥380
¥269 1 ¥269
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
35312015 PE1/8M 1個 ユニオンティー 1/8B 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
0〜60(凍結なきこと) 開放リング:ホワイト/樹脂本体:ブラック 2.1 3.4 13.1 11 13.05 11.2 5.6 8 ¥420
¥299 1 ¥299
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

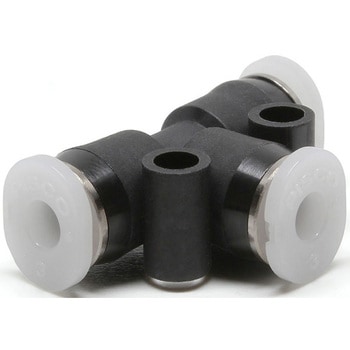

87951062 PE1/8MW 1袋(10個) 1/8B 開放リング/POM、樹脂本体(PBT) 黄銅(無電解ニッケルメッキ) 開放リング:ホワイト/樹脂本体:ライトグレー 2.1 3.4 13.1 11 13.05 11.2 5.6 8 ¥4,200
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87951071 PE180M 1袋(10個) 1.8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ブラック 0.6 1.7 10.3 8.4 10.25 9 4.5 6 ¥3,800
¥2,690 1 ¥2,690
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

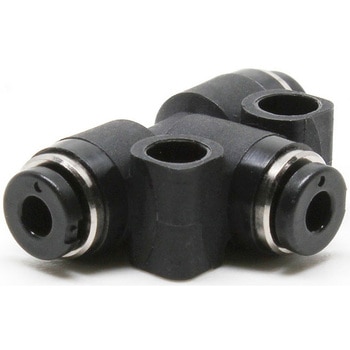

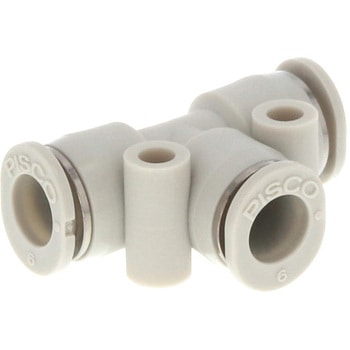

87951087 PE180MW 1袋(10個) 1.8 開放リング/POM、樹脂本体(PBT) 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 0.6 1.7 10.3 8.4 10.25 9 4.5 6 ¥3,800
¥2,690 1 ¥2,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

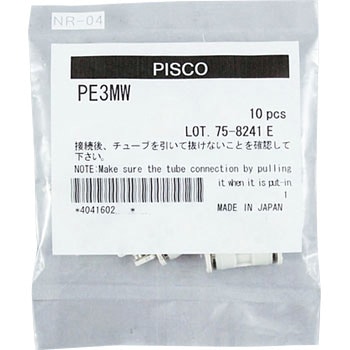

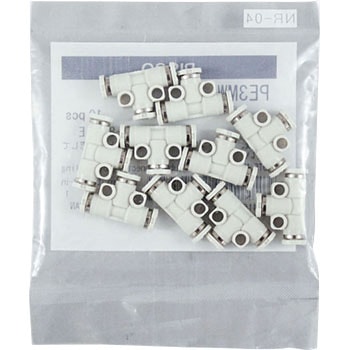

87951096 PE3MW 1袋(10個) 3 開放リング/POM、樹脂本体(PBT) 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 1.9 1.7 10.8 9.3 10.8 9 4.5 6 ¥3,800
¥2,690 1 ¥2,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

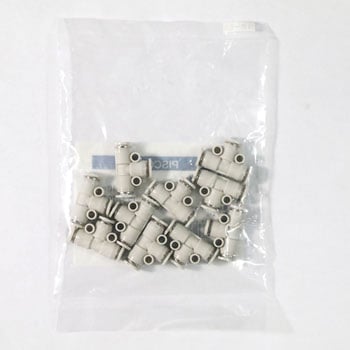

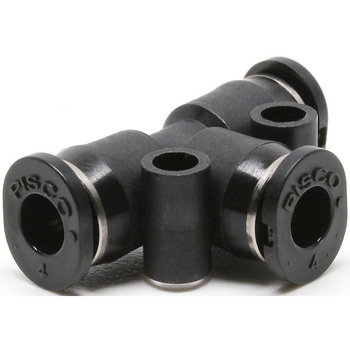

87951105 PE4MW 1袋(10個) 4 開放リング/POM、樹脂本体(PBT) 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 4.6 3.3 13.1 11 13.05 11.2 5.6 8 ¥4,200
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87951114 PE6MW 1袋(10個) 6 開放リング/POM、樹脂本体(PBT) 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 8.9 5.3 15 11.6 14.95 13.2 6.6 10.5 ¥4,250
¥3,190 1 ¥3,190
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)

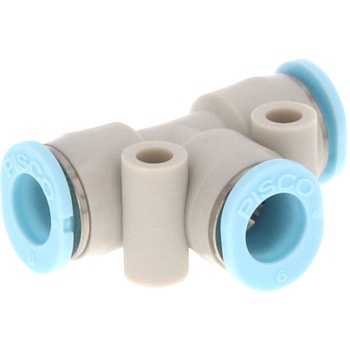

87951123 PE4MC 1袋(10個) 4 開放リング/POM、樹脂本体(PBT) 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 4.6 3.3 13.1 11 13.05 11.2 5.6 8 ¥5,500
¥4,490 1 ¥4,490
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87951132 PE6MC 1袋(10個) 6 開放リング/POM、樹脂本体(PBT) 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 8.9 5.3 15 11.6 14.95 13.2 6.6 10.5 ¥5,600
¥4,290 1 ¥4,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 5.00  総レビュー件数: 1 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 実験用

スペースの限られた実験機内での排管の取合いに使用。
他のミニシリーズのコネクターとの組合わせで、排管の組換えも容易。
気密性は、今のところ標準型のコネクターと遜色ない模様。
ホースのロック部が楕円に成形されているのも有難い。

これは注文コード 09500111 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-04-15]
