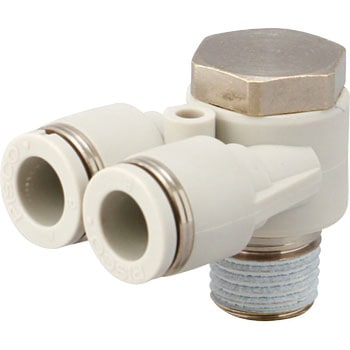

ブランチエイ


一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
形状
ブランチエイ
使用流体
空気、水(条件有)
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
標準タイプ
包装形態
通常包装
注意
※テーパーネジタイプのL1、L2寸法は、ねじ締付け後の参考寸法です。
※使用流体が水の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。一般水道水は使用可能です。インサートリングを必ず装着してください。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
9 件中 1 - 9 件
注文
コード

品番
内容量
接続ねじ種類
チューブ外径(Φmm)
材質
材質(金属フード)/処理
オリフィス径(Φmm)

RoHS指令
有効断面積(mm2)
質量(g)
寸法A(mm)
寸法B(mm)
寸法C(mm)
寸法d(Φmm)
寸法E(mm)
寸法F(mm)
寸法J(mm)
寸法L1(mm)
トラスコ品番
寸法L2(mm)
寸法P1(Φmm)
寸法P2(Φmm)
対辺H(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
10367454 PA10-03 1個 R 10 8 開放リング/樹脂本体:ブラック 25.2 70 12 36 20.7 4.2 33.5 15 17 29.7 442-6819 15.7 17.6 23 21 ¥920
¥599 1 ¥599
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10367463 PA12-04 1個 R 12 10 開放リング/樹脂本体:ブラック 39.7 106 13 40.2 23.4 4.2 37.4 17 20 32 809-5155 16.5 21 27 24 ¥1,160
¥819 1 ¥819
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10367472 PA4-M5 1個 M 4 1.8 開放リング/樹脂本体:ブラック 1.9 9.6 3 17.2 14.9 - 20.2 - 10 14.2 809-5156 6.2 10 9.8 8 ¥540
¥379 1 ¥379
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10367481 PA6-01 1個 R 6 4.2 開放リング/樹脂本体:ブラック 8.3 25 8 27 17 3.2 26.2 10.7 12 23 442-6827 12 12.4 15.4 14 ¥520
¥339 1 ¥339
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10367497 PA8-02 1個 R 8 6 開放リング/樹脂本体:ブラック 15.5 42 11 31.5 18.2 3.2 29.4 12.5 14 25.5 442-6835 13.5 14.4 19 17 ¥680
¥449 1 ¥449
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
87915222 PA10-03W 1袋(10個) R 10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 8 開放リング/樹脂本体:ライトグレー 25.2 70 12 36 20.7 4.2 33.5 15 17 29.7 15.7 17.6 23 21 ¥9,200
¥6,490 1 ¥6,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915231 PA12-04W 1袋(10個) R 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 10 開放リング/樹脂本体:ライトグレー 39.7 106 13 40.2 23.4 4.2 37.4 17 20 32 16.5 21 27 24 ¥11,600
¥7,990 1 ¥7,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915247 PA6-01W 1袋(10個) R 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 4.2 開放リング/樹脂本体:ライトグレー 8.3 25 8 27 17 3.2 26.2 10.7 12 23 12 12.4 15.4 14 ¥5,200
¥3,690 1 ¥3,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915256 PA8-02W 1袋(10個) R 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 6 開放リング/樹脂本体:ライトグレー 15.5 42 11 31.5 18.2 3.2 29.4 12.5 14 25.5 13.5 14.4 19 17 ¥6,800
¥4,790 1 ¥4,790
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 1.00  総レビュー件数: 1 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 1

用途: 使わない

以前、PA8-02を買って問題なかったので10個追加購入しようとしたら10個入りがあったので丁度いいやとこれを手配。
届いて開けたら黒ではなくライトグレー、よく説明を読まなかったのと名前の後のWの意味をよく考えなかった自分が悪いんですが写真つけといてもらえると発注ミスなかったかも・・
しかも返品不可でどうしようかの状態です。
廃棄するのはもったいないですが廃棄しかないですかね。
送り返して再利用してもらう手段があれば良いと思います。

これは注文コード 87915256 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 エヌ・シー・エイチ コーポレイションパシフィック 様 [2015-12-21]
モノタロウMonotaROからの回答:

この度はご迷惑をお掛けし誠に申し訳ございません。
画像は変更するように致します。
