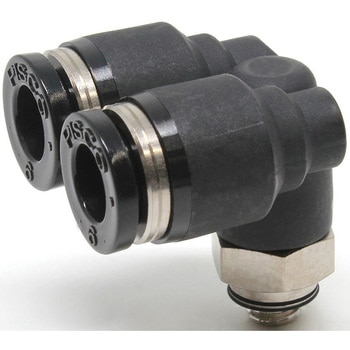

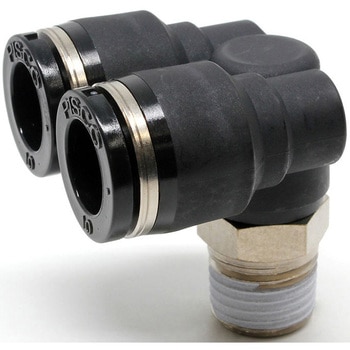

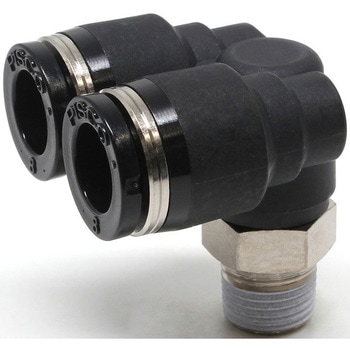

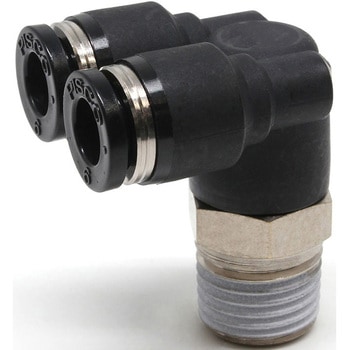

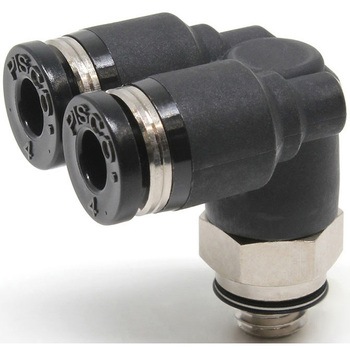

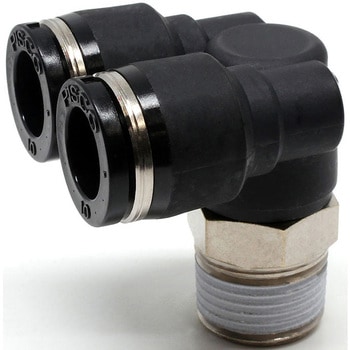

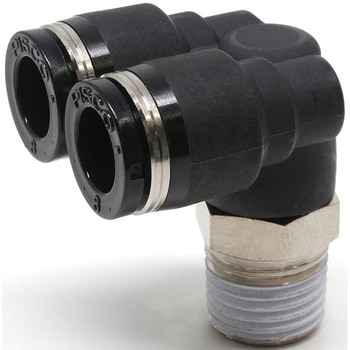

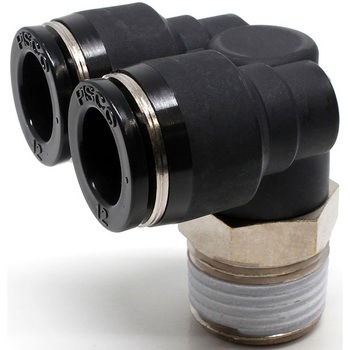

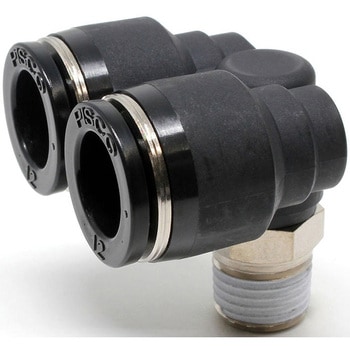

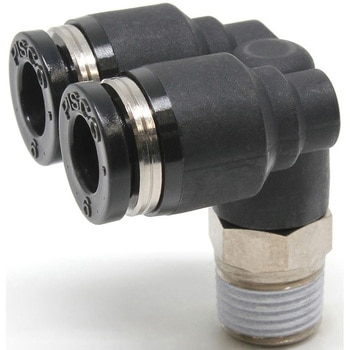

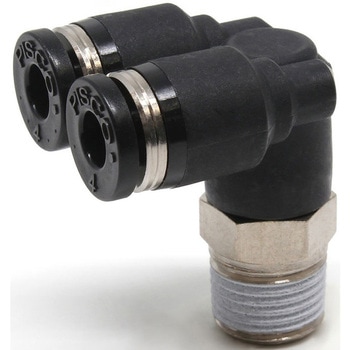

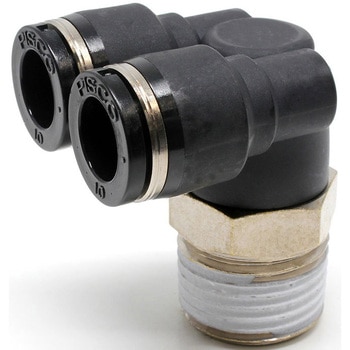

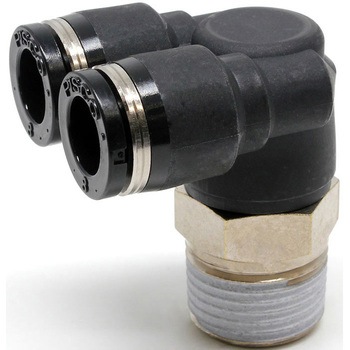

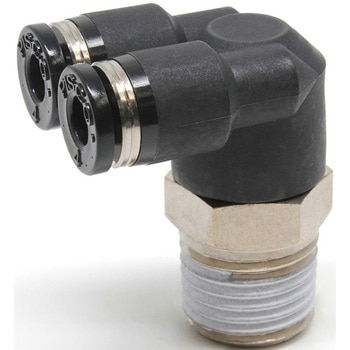

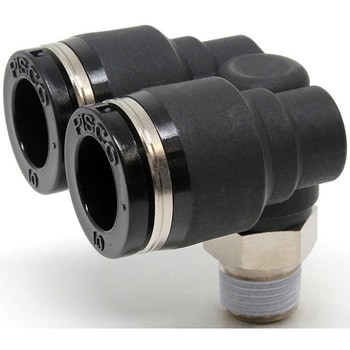

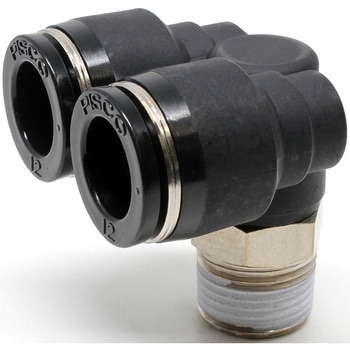

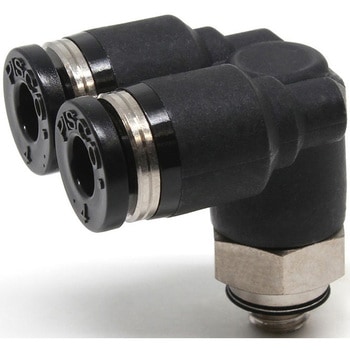

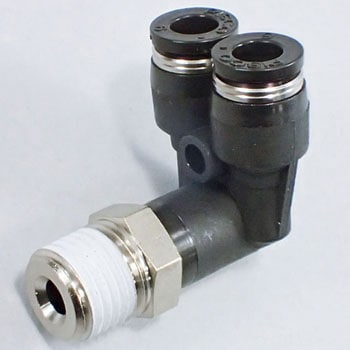

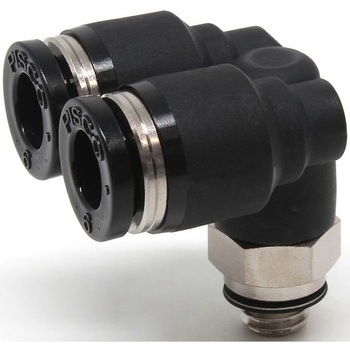

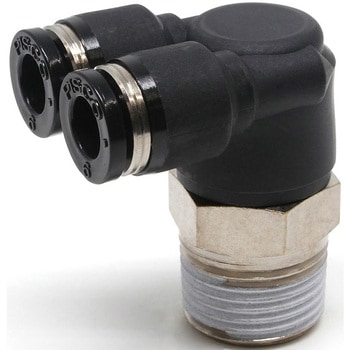

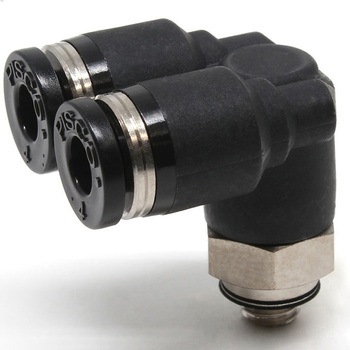

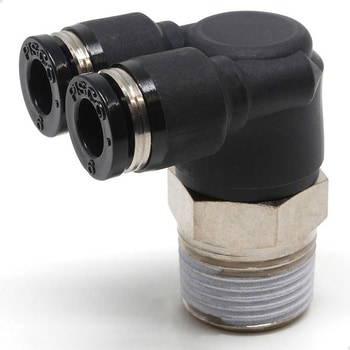

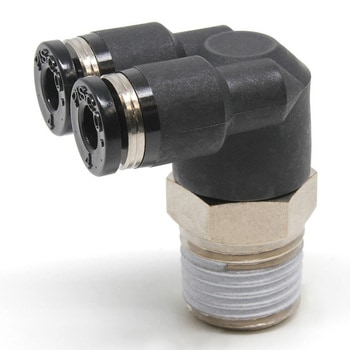

ブランチエルボ



ブランチエルボ 商品レビューを投稿する

一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途
ねじとチューブの接続
形状
ブランチエルボ
使用流体
空気、水(条件有)
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
標準タイプ
注意

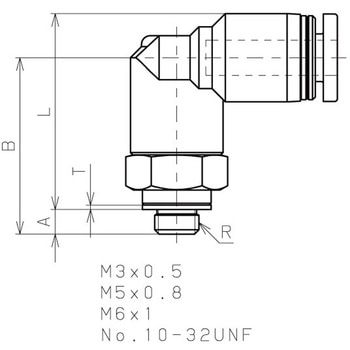

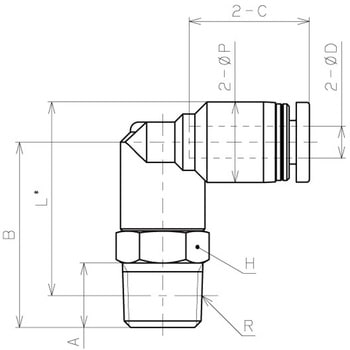

※テーパーネジタイプのL寸法は、ねじ締付け後の参考寸法です。
※使用流体が水の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。一般水道水は使用可能です。インサートリングを必ず装着してください。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
37 件中 1 - 37 件
注文
コード

品番
内容量

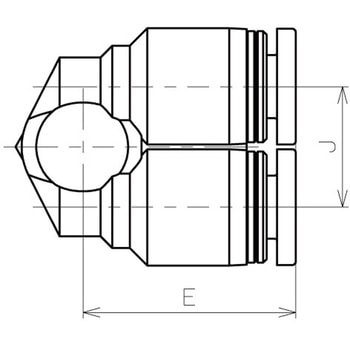

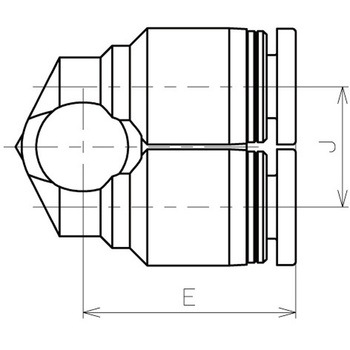

寸法J(mm)
接続ねじ種類
チューブ外径(Φmm)
材質
材質(金属フード)/処理
オリフィス径(Φmm)

RoHS指令
包装形態
有効断面積(mm2)
質量(g)
寸法A(mm)
寸法B(mm)
寸法C(mm)
寸法d(Φmm)
寸法E(mm)
寸法F(mm)
寸法L(mm)
寸法P(Φmm)
対辺H(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
10367874 PAX10-02 1個 17.5 R 10 8 開放リング/樹脂本体:ブラック 通常包装 26.1 32 11 29.5 20.2 4.2 26 18.5 32.2 17.5 14 ¥660
¥469 1 ¥469
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
10367883 PAX10-03 1個 17.5 R 10 9.2 開放リング/樹脂本体:ブラック 通常包装 27.2 43 12 32.5 20.2 4.2 27 18.5 34.9 17.5 17 ¥690
¥489 1 ¥489
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10367892 PAX10-04 1個 17.5 R 10 9.2 開放リング/樹脂本体:ブラック 通常包装 29.9 66 15 37 20.2 4.2 28 18.5 37.6 17.5 21 ¥760
¥539 1 ¥539
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10367901 PAX12-02 1個 21 R 12 8 開放リング/樹脂本体:ブラック 通常包装 38.2 39 11 29.5 23.4 4.2 28.2 20.7 34 21 14 ¥760
¥539 1 ¥539
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10367917 PAX12-03 1個 21 R 12 9.7 開放リング/樹脂本体:ブラック 通常包装 43.1 51 12 33.5 23.4 4.2 29.2 20.7 37.7 21 17 ¥780
¥549 1 ¥549
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
10367926 PAX12-04 1個 21 R 12 10.6 開放リング/樹脂本体:ブラック 通常包装 42.1 74 15 38 23.4 4.2 30.2 20.7 40.3 21 21 ¥820
¥579 1 ¥579
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10367935 PAX4-01 1個 10.3 R 4 3.9 開放リング/樹脂本体:ブラック 通常包装 2.7 13 8 23 14.9 3.2 18.2 14.2 24 10 10 ¥420
¥299 1 ¥299
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10367944 PAX4-02 1個 10.3 R 4 3.9 開放リング/樹脂本体:ブラック 通常包装 2.5 20 11 27 14.9 3.2 19.2 14.2 26 10 14 ¥440
¥309 1 ¥261
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10367953 PAX4-M5 1個 10.3 M 4 2.4 開放リング/樹脂本体:ブラック 通常包装 22 11 2.8 20 14.9 3.2 18.2 14.2 22.2 10 10 ¥470
¥329 1 ¥329
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10367962 PAX6-01 1個 12.5 R 6 4.2 開放リング/樹脂本体:ブラック 通常包装 6.9 15 8 23.5 17 4.2 19.8 15.5 25.8 12.5 10 ¥460
¥329 1 ¥329
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10367971 PAX6-02 1個 12.5 R 6 5.3 開放リング/樹脂本体:ブラック 通常包装 6.6 22 11 29 17 4.2 21.8 15.5 29.2 12.5 14 ¥480
¥339 1 ¥339
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10367987 PAX6-03 1個 12.5 R 6 5.3 開放リング/樹脂本体:ブラック 通常包装 6.8 34 12 31.5 17 4.2 23.8 15.5 31.4 12.5 17 ¥550
¥389 1 ¥389
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10367996 PAX6-M5 1個 12.5 M 6 2.4 開放リング/樹脂本体:ブラック 通常包装 2.2 12 2.8 20.5 17 4.2 19.8 15.5 24 12.5 10 ¥520
¥369 1 ¥369
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10368005 PAX6-M6 1個 12.5 M 6 3 開放リング/樹脂本体:ブラック 通常包装 6.4 13 3.8 21.5 17 4.2 19.8 15.5 24 12.5 10 ¥540
¥379 1 ¥379
平日15時までにご注文いただくと、6日後以内に出荷する商品です。(土・日・祝は除く)
10368014 PAX8-01 1個 14.5 R 8 5.7 開放リング/樹脂本体:ブラック 通常包装 14.6 20 8 25 18.1 4.2 22.7 16.9 28.3 14.5 12 ¥510
¥359 1 ¥359
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10368023 PAX8-02 1個 14.5 R 8 7.3 開放リング/樹脂本体:ブラック 通常包装 14.5 25 11 29 18.1 4.2 23.7 16.9 30.2 14.5 14 ¥530
¥379 1 ¥379
欠品中
10368032 PAX8-03 1個 14.5 R 8 7.3 開放リング/樹脂本体:ブラック 通常包装 15 37 12 32 18.1 4.2 24.7 16.9 32.9 14.5 17 ¥560
¥399 1 ¥399
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
35311385 PAX4-M6 1個 10.3 M 4 3 開放リング/樹脂本体:ブラック 通常包装 2.5 11 3.8 21 14.9 3.2 18.2 14.2 22.2 10 10 ¥480
¥339 1 ¥339
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
87915265 PAX10-02W 1袋(10個) R 10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 8 開放リング/樹脂本体:ライトグレー 通常包装 26.1 32 11 29.5 20.2 4.2 26 18.5 32.2 17.5 14 ¥6,600
¥4,690 1 ¥4,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915274 PAX10-03W 1袋(10個) R 10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 9.2 開放リング/樹脂本体:ライトグレー 通常包装 27.2 43 12 32.5 20.2 4.2 27 18.5 34.9 17.5 17 ¥6,900
¥4,890 1 ¥4,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915283 PAX10-04W 1袋(10個) R 10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 9.2 開放リング/樹脂本体:ライトグレー 通常包装 29.9 66 15 37 20.2 4.2 28 18.5 37.6 17.5 21 ¥7,600
¥5,390 1 ¥5,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915292 PAX12-03W 1袋(10個) R 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 9.7 開放リング/樹脂本体:ライトグレー 通常包装 43.1 51 12 33.5 23.4 4.2 29.2 20.7 37.7 21 17 ¥7,800
¥5,490 1 ¥5,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915301 PAX12-04W 1袋(10個) R 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 10.6 開放リング/樹脂本体:ライトグレー 通常包装 42.1 74 15 38 23.4 4.2 30.2 20.7 40.3 21 21 ¥8,200
¥5,790 1 ¥5,790
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915317 PAX4-01W 1袋(10個) R 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 3.9 開放リング/樹脂本体:ライトグレー 通常包装 2.7 13 8 23 14.9 3.2 18.2 14.2 24 10 10 ¥4,200
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915326 PAX4-M6W 1袋(10個) M 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 3 開放リング/樹脂本体:ライトグレー 通常包装 2.5 11 3.8 21 14.9 3.2 18.2 14.2 22.2 10 10 ¥4,800
¥3,390 1 ¥3,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915335 PAX6-01W 1袋(10個) R 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 4.2 開放リング/樹脂本体:ライトグレー 通常包装 6.9 15 8 23.5 17 4.2 19.8 15.5 25.8 12.5 10 ¥4,600
¥3,290 1 ¥3,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

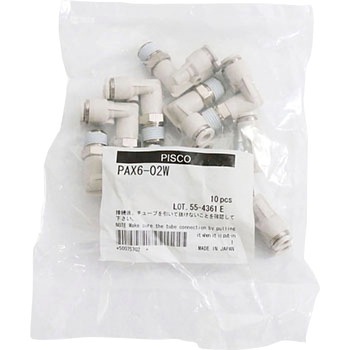

87915344 PAX6-02W 1袋(10個) R 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 5.3 開放リング/樹脂本体:ライトグレー 通常包装 6.6 22 11 29 17 4.2 21.8 15.5 29.2 12.5 14 ¥4,800
¥3,390 1 ¥3,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915353 PAX6-M5W 1袋(10個) M 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 2.4 開放リング/樹脂本体:ライトグレー 通常包装 2.2 12 2.8 20.5 17 4.2 19.8 15.5 24 12.5 10 ¥5,200
¥3,690 1 ¥3,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915362 PAX8-01W 1袋(10個) R 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 5.7 開放リング/樹脂本体:ライトグレー 通常包装 14.6 20 8 25 18.1 4.2 22.7 16.9 28.3 14.5 12 ¥5,100
¥3,590 1 ¥3,590
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915371 PAX8-02W 1袋(10個) R 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 7.3 開放リング/樹脂本体:ライトグレー 通常包装 14.5 25 11 29 18.1 4.2 23.7 16.9 30.2 14.5 14 ¥5,300
¥3,790 1 ¥3,790
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915387 PAX8-03W 1袋(10個) R 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 7.3 開放リング/樹脂本体:ライトグレー 通常包装 15 37 12 32 18.1 4.2 24.7 16.9 32.9 14.5 17 ¥5,600
¥3,990 1 ¥3,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915396 PAX10-02-C 1袋(10個) R 10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 8 開放リング/樹脂本体:ライトグレー クリーンルーム包装 26.1 32 11 29.5 20.2 4.2 26 18.5 32.2 17.5 14 ¥8,600
¥6,490 1 ¥6,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915405 PAX10-03C 1袋(10個) R 10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 9.2 開放リング/樹脂本体:ライトグレー クリーンルーム包装 27.2 43 12 32.5 20.2 4.2 27 18.5 34.9 17.5 17 ¥9,000
¥6,790 1 ¥6,790
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915414 PAX6-01C 1袋(10個) R 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 4.2 開放リング/樹脂本体:ライトグレー クリーンルーム包装 6.9 15 8 23.5 17 4.2 19.8 15.5 25.8 12.5 10 ¥6,000
¥4,590 1 ¥4,590
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915423 PAX6-M5C 1袋(10個) M 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 2.4 開放リング/樹脂本体:ライトグレー クリーンルーム包装 2.2 12 3 20.5 17 4.2 19.8 15.5 23.8 12.5 10 ¥6,800
¥4,990 1 ¥4,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915432 PAX8-02C 1袋(10個) R 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 7.3 開放リング/樹脂本体:ライトグレー クリーンルーム包装 14.5 25 11 29 18.1 4.2 23.7 16.9 30.2 14.5 14 ¥6,900
¥5,590 1 ¥5,590
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915441 PAX8-03-C 1袋(10個) R 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 7.3 開放リング/樹脂本体:ライトグレー クリーンルーム包装 15 37 12 32 18.1 4.2 24.7 16.9 32.9 14.5 17 ¥7,300
¥5,890 1 ¥5,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
