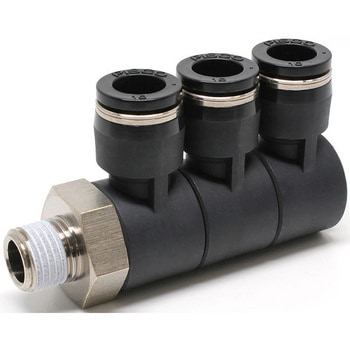

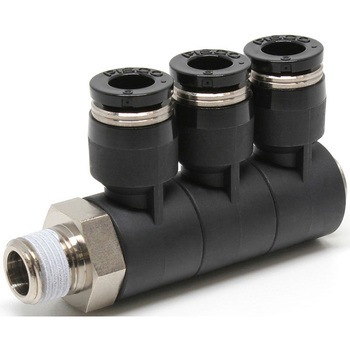

トリプルユニバーサルエルボ



トリプルユニバーサルエルボ まだレビューはありません。 (0件の商品レビュー)

一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)
シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途
ねじとチューブの接続
形状
トリプルユニバーサルエルボ
使用流体
空気、水(条件有)
接続ねじ種類
R
材質
開放リング/POM、樹脂本体/PBT
材質(金属フード)/処理
黄銅(無電解ニッケルメッキ)
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
標準タイプ
RoHS指令
注意
※テーパーネジタイプのL1、L2寸法は、ねじ締付け後の参考寸法です。
※使用流体が水の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。一般水道水は使用可能です。インサートリングを必ず装着してください。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
35 件中 1 - 35 件
注文
コード

品番
内容量
チューブ外径(Φmm)
チューブ外径(inch)
オリフィス径(Φmm)

包装形態
有効断面積(mm2)
質量(g)

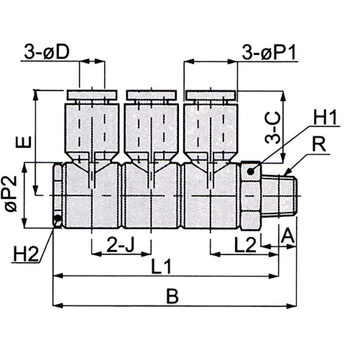

寸法A(mm)
寸法B(mm)
寸法C(mm)
寸法E(mm)
寸法J(mm)
寸法L1(mm)
寸法L2(mm)
寸法P1(Φmm)
寸法P2(Φmm)
対辺H(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
10368671 PHT10-02 1個 10 7.5 開放リング/樹脂本体:ブラック 通常包装 21.9 99 11 75.7 20.2 31.7 18 69.7 22 17.5 23 22 ¥1,650
¥1,090 1 ¥1,090
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

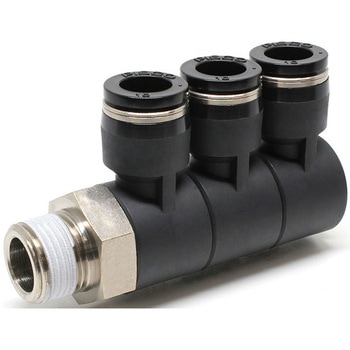

10368687 PHT10-03 1個 10 7.5 開放リング/樹脂本体:ブラック 通常包装 22.7 102 12 76.7 20.2 31.7 18 70.4 22.7 17.5 23 22 ¥1,690
¥1,190 1 ¥1,190
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

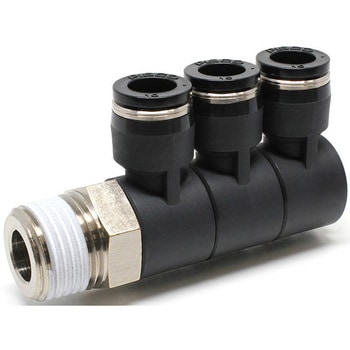

10368696 PHT10-04 1個 10 7.5 開放リング/樹脂本体:ブラック 通常包装 22.6 119 15 79.7 20.2 31.7 18 71.5 23.8 17.5 23 22 ¥1,750
¥1,190 1 ¥1,190
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10368705 PHT12-03 1個 12 10 開放リング/樹脂本体:ブラック 通常包装 30.6 171 12 90.5 23.4 36.7 21.6 84.2 27.5 21 27 27 ¥1,820
¥1,290 1 ¥1,290
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

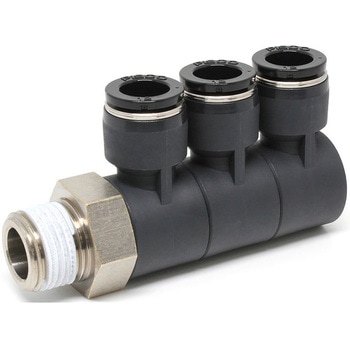

10368714 PHT12-04 1個 12 10 開放リング/樹脂本体:ブラック 通常包装 31.5 180 15 93.5 23.4 36.7 21.6 85.3 28.6 21 27 27 ¥2,000
¥1,290 1 ¥1,290
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
返品不可
10368723 PHT4-01 1個 4 3 開放リング/樹脂本体:ブラック 通常包装 4.7 33 8 54.7 14.9 22.2 13 50.7 15.5 10 15.4 14 ¥1,210
¥799 1 ¥799
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

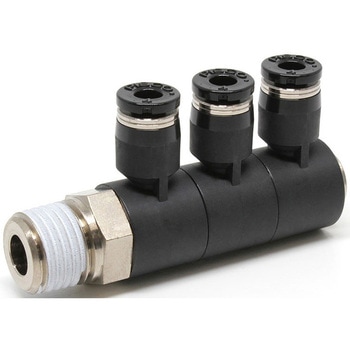

10368732 PHT4-02 1個 4 3 開放リング/樹脂本体:ブラック 通常包装 4.3 39 11 57.7 14.9 22.2 13 51.7 16.5 10 15.4 14 ¥1,240
¥829 1 ¥829
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
10368741 PHT6-01 1個 6 4.1 開放リング/樹脂本体:ブラック 通常包装 9.6 35 8 54.7 17 24.2 13 50.7 15.5 12.5 15.4 14 ¥1,230
¥819 1 ¥819
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

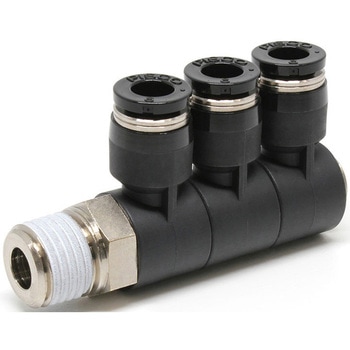

10368757 PHT6-02 1個 6 4.1 開放リング/樹脂本体:ブラック 通常包装 9.7 41 11 57.7 17 24.2 13 51.7 16.5 12.5 15.4 14 ¥1,260
¥839 1 ¥839
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

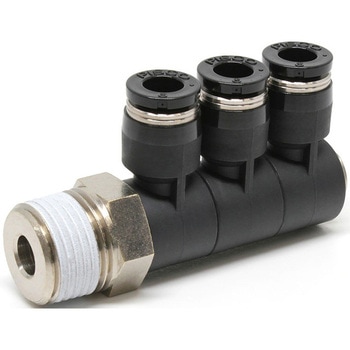

10368766 PHT6-03 1個 6 4.1 開放リング/樹脂本体:ブラック 通常包装 9.5 55 12 59.7 17 24.2 13 53.4 18.2 12.5 15.4 17 ¥1,350
¥829 1 ¥829
出荷目安:7日
返品不可

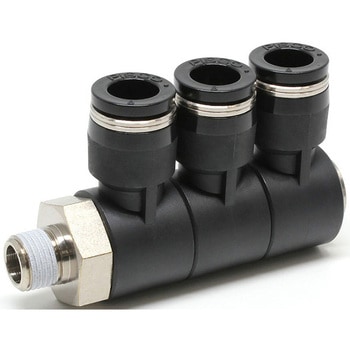

10368775 PHT8-01 1個 8 6 開放リング/樹脂本体:ブラック 通常包装 14.3 56 8 61.7 18.1 27.7 15 57.7 17.5 14.5 19 17 ¥1,420
¥949 1 ¥949
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

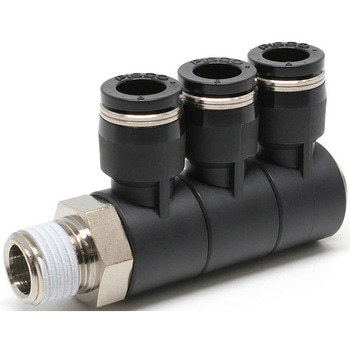

10368784 PHT8-02 1個 8 6 開放リング/樹脂本体:ブラック 通常包装 15.5 59 11 64.7 18.1 27.7 15 58.7 18.5 14.5 19 17 ¥1,440
¥959 1 ¥959
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

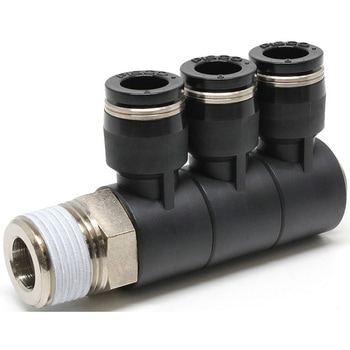

10368793 PHT8-03 1個 8 6 開放リング/樹脂本体:ブラック 通常包装 15.1 66 12 65.7 18.1 27.7 15 59.4 19.2 14.5 19 17 ¥1,450
¥969 1 ¥969
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

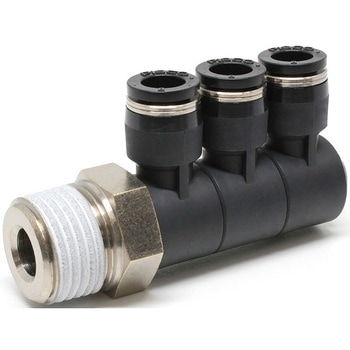

10368802 PHT8-04 1個 8 6 開放リング/樹脂本体:ブラック 通常包装 15.1 99 15 70.7 18.1 27.7 15 62.5 22.3 14.5 19 22 ¥1,580
¥949 1 ¥949
出荷目安:7日
返品不可

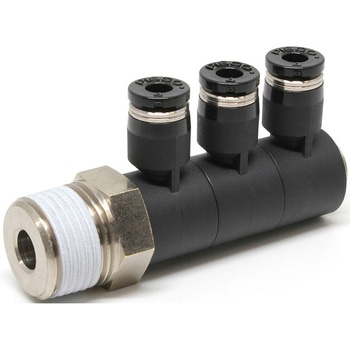

35311455 PHT4-03 1個 4 3 開放リング/樹脂本体:ブラック 通常包装 4.2 52 12 59.7 14.9 22.2 13 53.4 18.2 10 15.4 17 ¥1,320
¥799 1 ¥799
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
35311464 PHT12-02 1個 12 8.5 開放リング/樹脂本体:ブラック 通常包装 30.3 169 11 89.5 23.4 36.7 21.6 83.5 26.8 21 27 27 ¥1,810
¥1,190 1 ¥1,190
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

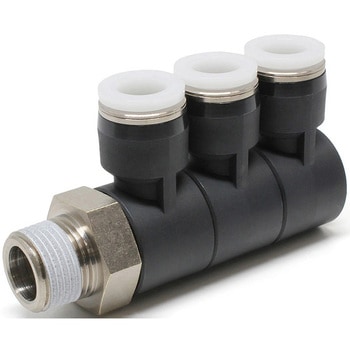

35311473 PHT3/8-03 1個 3/8B 7.5 開放リング:ホワイト/樹脂本体:ブラック 通常包装 22 103 12 76.7 20.2 31.7 18 70.4 22.7 17.5 23 22 ¥1,690
¥999 1 ¥999
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

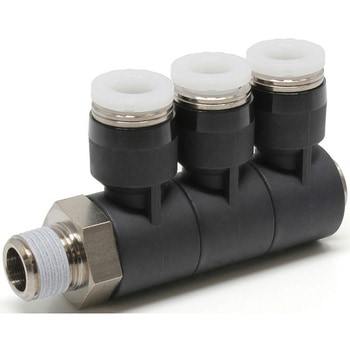

87914793 PHT1/4-01 1個 1/4B 4.6 開放リング:ホワイト/樹脂本体:ブラック 通常包装 9.8 35 8 54.7 17 24.2 13 50.7 15.5 12.5 15.4 14 ¥1,230
¥769 1 ¥769
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

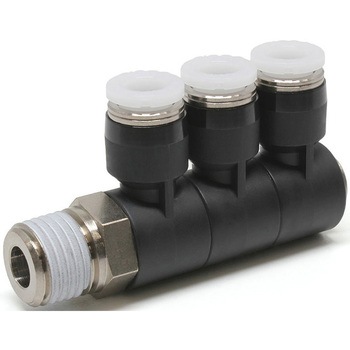

87914802 PHT1/4-02 1個 1/4B 4.6 開放リング:ホワイト/樹脂本体:ブラック 通常包装 10 41 11 57.7 17 24.2 13 51.7 16.5 12.5 15.4 14 ¥1,260
¥779 1 ¥779
出荷目安:7日
返品不可
87914811 PHT1/4-03 1個 1/4B 4.6 開放リング:ホワイト/樹脂本体:ブラック 通常包装 9.8 55 12 59.7 17 24.2 13 53.4 18.2 12.5 15.4 17 ¥1,350
¥839 1 ¥839
出荷目安:7日
返品不可
87914827 PHT10-02W 1個 10 7.5 開放リング/樹脂本体:ライトグレー 通常包装 21.9 99 11 75.7 20.2 31.7 18 69.7 22 17.5 23 22 ¥1,650
¥999 1 ¥999
出荷目安:7日
返品不可
87914836 PHT10-03W 1個 10 7.5 開放リング/樹脂本体:ライトグレー 通常包装 22.7 102 12 76.7 20.2 31.7 18 70.4 22.7 17.5 23 22 ¥1,690
¥999 1 ¥999
出荷目安:7日
返品不可
87914845 PHT10-04W 1個 10 7.5 開放リング/樹脂本体:ライトグレー 通常包装 22.6 119 15 79.7 20.2 31.7 18 71.5 23.8 17.5 23 22 ¥1,750
¥1,190 1 ¥1,190
出荷目安:7日
返品不可
87914854 PHT3/8-02 1個 3/8B 7.5 開放リング:ホワイト/樹脂本体:ブラック 通常包装 20.9 100 11 75.7 20.2 31.7 18 69.7 22 17.5 23 22 ¥1,650
¥999 1 ¥999
出荷目安:7日
返品不可

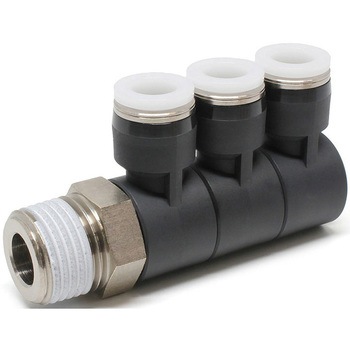

87914863 PHT3/8-04 1個 3/8B 7.5 開放リング:ホワイト/樹脂本体:ブラック 通常包装 22.3 119 15 79.7 20.2 31.7 18 71.5 23.8 17.5 23 22 ¥1,750
¥1,190 1 ¥1,190
出荷目安:7日
返品不可
87914872 PHT4-01W 1個 4 3 開放リング/樹脂本体:ライトグレー 通常包装 4.7 33 8 54.7 14.9 22.2 13 50.7 15.5 10 15.4 14 ¥1,210
¥759 1 ¥759
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

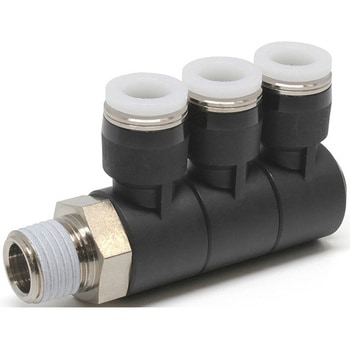

87914881 PHT5/16-02 1個 5/16B 6 開放リング:ホワイト/樹脂本体:ブラック 通常包装 15.5 59 11 64.7 18.1 27.7 15 58.7 18.5 14.5 19 17 ¥1,440
¥899 1 ¥899
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

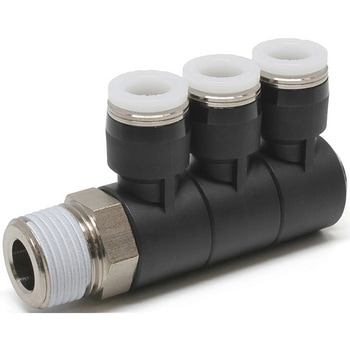

87914897 PHT5/16-03 1個 5/16B 6 開放リング:ホワイト/樹脂本体:ブラック 通常包装 15.1 66 12 65.7 18.1 27.7 15 59.4 19.2 14.5 19 17 ¥1,450
¥899 1 ¥899
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

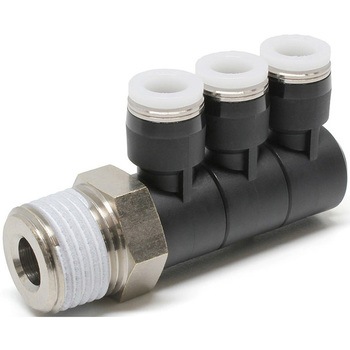

87914906 PHT5/16-04 1個 5/16B 6 開放リング:ホワイト/樹脂本体:ブラック 通常包装 15.1 99 15 70.7 18.1 27.7 15 62.5 22.3 14.5 19 22 ¥1,580
¥959 1 ¥959
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87914915 PHT6-01W 1個 6 4.1 開放リング/樹脂本体:ライトグレー 通常包装 9.6 35 8 54.7 17 24.2 13 50.7 15.5 12.5 15.4 14 ¥1,230
¥769 1 ¥769
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87914924 PHT6-02W 1個 6 4.1 開放リング/樹脂本体:ライトグレー 通常包装 9.7 41 11 57.7 17 24.2 13 51.7 16.5 12.5 15.4 14 ¥1,260
¥779 1 ¥779
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87914933 PHT8-02W 1個 8 6 開放リング/樹脂本体:ライトグレー 通常包装 15.5 59 11 64.7 18.1 27.7 15 58.7 18.5 14.5 19 17 ¥1,440
¥899 1 ¥899
出荷目安:7日
返品不可
87914942 PHT8-03W 1個 8 6 開放リング/樹脂本体:ライトグレー 通常包装 15.1 66 12 65.7 18.1 27.7 15 59.4 19.2 14.5 19 17 ¥1,450
¥899 1 ¥899
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87914951 PHT8-04W 1個 8 6 開放リング/樹脂本体:ライトグレー 通常包装 15.1 99 15 70.7 18.1 27.7 15 62.5 22.3 14.5 19 22 ¥1,580
¥959 1 ¥959
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87914967 PHT10-02-C 1袋(10個) 10 7.5 開放リング/樹脂本体:ライトグレー クリーンルーム包装 21.9 99 11 75.7 20.2 31.7 18 69.7 22 17.5 23 22 ¥19,000
¥12,900 1 ¥12,900
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
