違径ニップル


一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)
シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
形状
違径ニップル
使用流体
空気、水(条件有)
最高使用圧力(MPa)
1
使用真空圧力(kPa)
-100
タイプ
標準タイプ
注意
※使用流体が水の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。一般水道水は使用可能です。インサートリングを必ず装着してください。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
16 件中 1 - 16 件
注文
コード

品番
内容量
材質
材質(金属フード)/処理
使用温度範囲(℃)
オリフィス径(Φmm)

RoHS指令

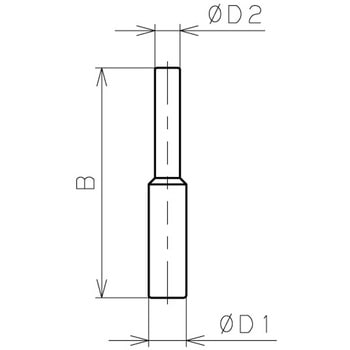

適合チューブ外径D1(Φmm)
適合チューブ外径D2(Φmm)
質量(g)
寸法B(mm)
トラスコ品番
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
10368967 PIG10-6 1個 0〜60 4 10 6 1.4 43.7 442-7131 ¥240
¥169 1 ¥169
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

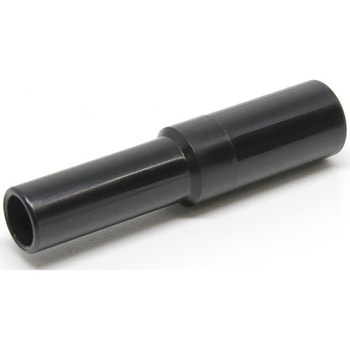

10368976 PIG10-8 1個 0〜60 6 10 8 1.3 44 442-7149 ¥240
¥169 1 ¥169
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

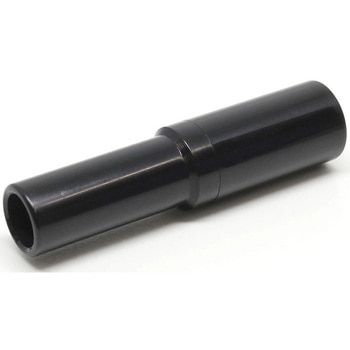

10368985 PIG12-10 1個 0〜60 7.5 12 10 2.2 49.6 442-7157 ¥260
¥189 1 ¥189
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

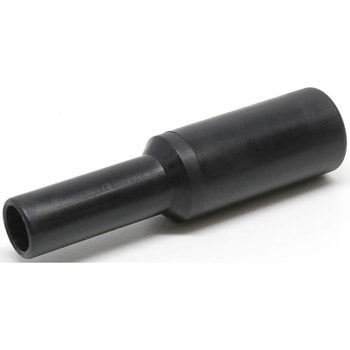

10368994 PIG12-8 1個 0〜60 6 12 8 2.1 47.5 442-7165 ¥260
¥169 1 ¥169
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

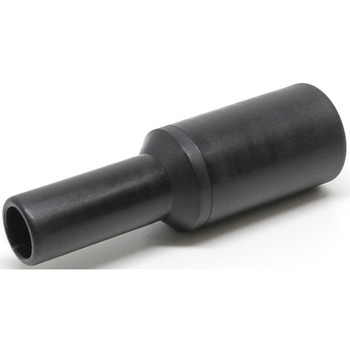

10369003 PIG16-10 1個 0〜60 7.5 16 10 4.5 52.5 809-5314 ¥280
¥199 1 ¥199
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

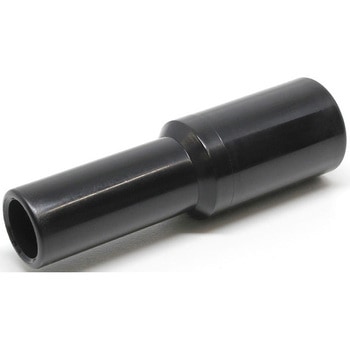

10369012 PIG16-12 1個 0〜60 9 16 12 4.2 54.4 809-5315 ¥280
¥199 1 ¥199
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

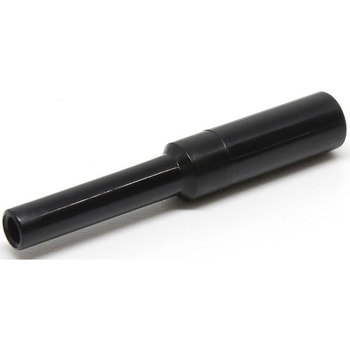

10369021 PIG6-4 1個 0〜60 2.5 6 4 0.5 36.7 442-7173 ¥200
¥149 1 ¥149
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

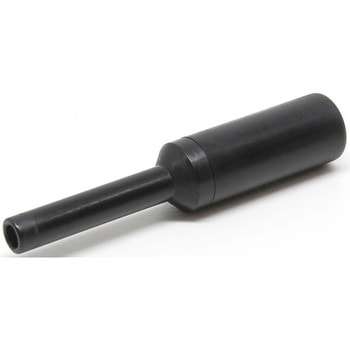

10369037 PIG8-4 1個 0〜60 2.5 8 4 0.9 41.1 442-7181 ¥220
¥159 1 ¥159
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

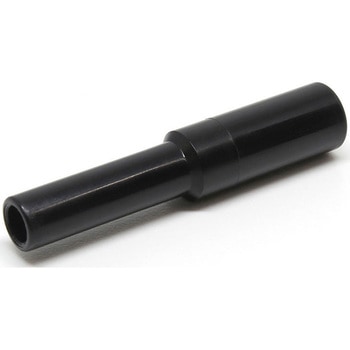

10369046 PIG8-6 1個 0〜60 4 8 6 0.9 40.5 442-7190 ¥220
¥159 1 ¥159
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

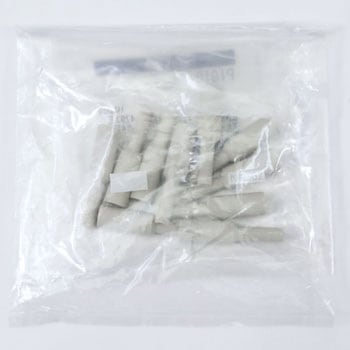

87912036 PIG10-6W 1袋(10個) 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 0〜60(凍結なきこと) 4 開放リング、樹脂本体/ライトグレー 10 6 1.4 43.7 ¥2,400
¥1,690 1 ¥1,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87912045 PIG10-8W 1袋(10個) 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 0〜60(凍結なきこと) 6 開放リング、樹脂本体/ライトグレー 10 8 1.3 44 ¥2,400
¥1,690 1 ¥1,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87912054 PIG12-10W 1袋(10個) 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 0〜60(凍結なきこと) 7.5 開放リング、樹脂本体/ライトグレー 12 10 2.2 49.6 ¥2,600
¥1,890 1 ¥1,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87912063 PIG12-8W 1袋(10個) 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 0〜60(凍結なきこと) 6 開放リング、樹脂本体/ライトグレー 12 8 2.1 47.5 ¥2,600
¥1,890 1 ¥1,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87912072 PIG16-12W 1袋(10個) 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 0〜60(凍結なきこと) 9 開放リング、樹脂本体/ライトグレー 16 12 4.2 54.4 ¥2,800
¥1,990 1 ¥1,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

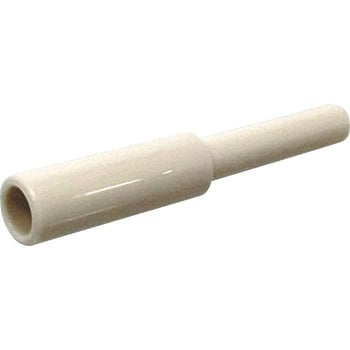

87912081 PIG6-4W 1袋(10個) 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 0〜60(凍結なきこと) 2.5 開放リング、樹脂本体/ライトグレー 6 4 0.5 36.7 ¥2,000
¥1,490 1 ¥1,490
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

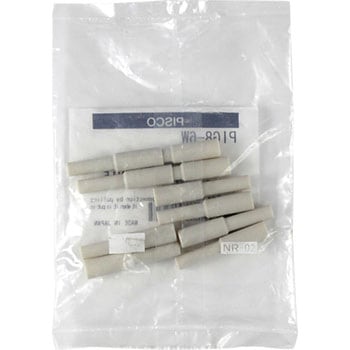

87912097 PIG8-6W 1袋(10個) 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 0〜60(凍結なきこと) 4 開放リング、樹脂本体/ライトグレー 8 6 0.9 40.5 ¥2,200
¥1,590 1 ¥1,590
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
