ミニタイプ 六角穴付ユニバーサルエルボ



ミニタイプ 六角穴付ユニバーサルエルボ 5.00 (1件の商品レビュー)

一般空気圧配管に使用する、小型ワンタッチ継手です。スタンダードに比べ容積比40%小型化されています。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途
ねじとチューブの接続
形状
六角穴付ユニバーサルエルボ
使用流体
空気
接続ねじ種類
M
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
ミニタイプ
包装形態
通常包装
接続ねじ
M5X0.8

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
5 件中 1 - 5 件
注文
コード

品番
内容量
チューブ外径(Φmm)
チューブ外径(inch)
材質
材質(金属フード)/処理

RoHS指令
有効断面積(mm2)

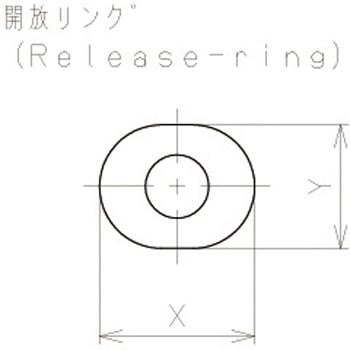

開放リング寸法(mm)
質量(g)

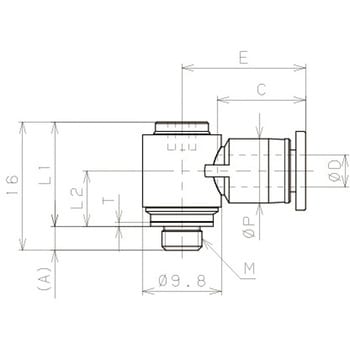

寸法C(mm)
寸法E(mm)
寸法P(Φmm)
トラスコ品番
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量

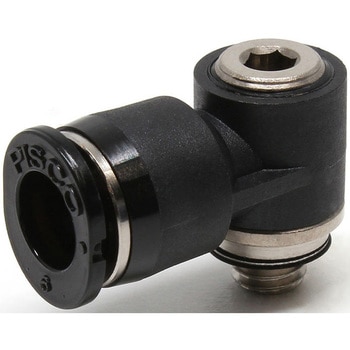

10412561 POL6-M5M 1個 6 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 2.1 11.8X9.8 6 11.6 17.5 10.5 442-7769 ¥460
¥329 1 ¥329
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
35312347 POL4-M5M 1個 4 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 2.1 9.8X7.8 5 11 15.4 8 442-7751 ¥440
¥309 1 ¥309
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

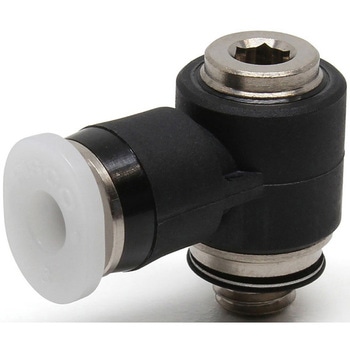

87951647 POL1/8-M5M 1袋(10個) 1/8B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング:ホワイト、樹脂本体:ブラック 1.7 9.8X7.8 5 11 15.4 8 ¥4,400
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

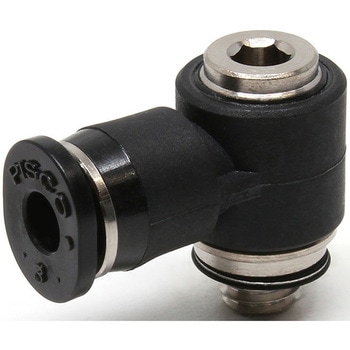

87951656 POL3-M5M 1袋(10個) 3 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ブラック 2.1 9.8X7.8 5 11 15.4 8 474-5281 ¥4,400
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

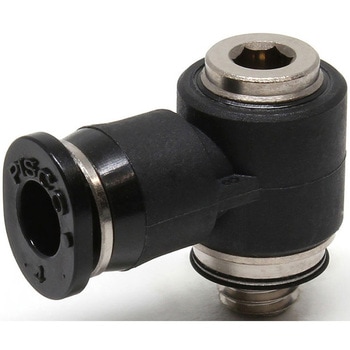

87951665 POL4-M5MW 1袋(10個) 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 2.1 9.8X7.8 5 11 15.4 8 ¥4,400
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 5.00  総レビュー件数: 1 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 実証機(Cofidential)に使用

実験装置内の限られたスペースの排管取り回しに購入。
一般的なサイズのエルボとの比較でも、気密性に問題は見られない。
チューブロックが楕円に成形されているのも有難い。

これは注文コード 35312347 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-04-01]
