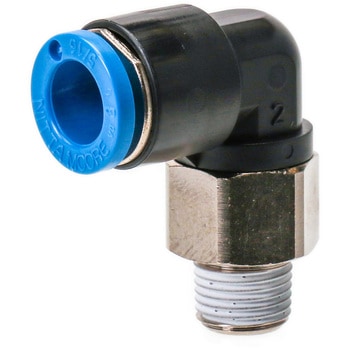

プッシュワンEシリーズ 90°エルボ



プッシュワンEシリーズ 90°エルボ 4.83 (6件の商品レビュー)

チューブはワンプッシュ接続です。無電解ニッケルめっき処理を施しています。難燃性樹脂(UL94規格V-0相当)採用。Rねじ部にシール加工。
用途
一般空気圧用
形状
90°エルボ
使用流体
空気、水
材質(本体)
難燃性PBT樹脂
材質(Oリング)
特殊NBR
使用温度範囲(℃)
(空気)-20〜80、(水)0〜40
最高使用圧力(MPa)
1
負圧性能(kPa)
-99.975
内容量
1個
注意
※水流体で使用する場合は、施工上の不具合などによるにじみ漏れなどで、機器や設備などに影響がないことを確認して配管してください。また、凍結しないよう注意して下さい。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
19 件中 1 - 19 件
注文
コード

品番
材質(ねじ部)

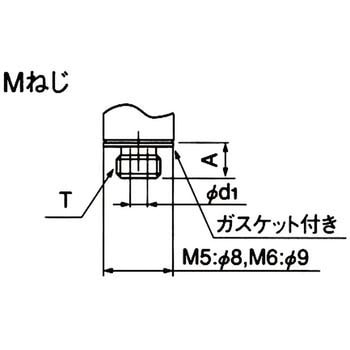

接続ねじ種類
適合チューブ外径(Φmm)
チューブ挿入長さF(mm)
最小内径(Φmm)
寸法A(mm)
寸法D(Φmm)
寸法d1(Φmm)
寸法L1(mm)
寸法L2(mm)
寸法L3(mm)
寸法L4(mm)
二面幅(H×Φ)(mm)
有効断面積(mm2)
質量(g)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
10696822 EL10-PT1/2 黄銅 R 10 19 9 15 17.5 12 24.7 38.2 36.9 47 22.0×24.5 37.0 52.0 ¥579
¥449 1 ¥449
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10696831 EL10-PT1/4 黄銅 R 10 19 7 11 17.5 7 24.7 33.2 33.9 42 17.0×18.5 34.5 27.0 ¥489
¥379 1 ¥379
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10696847 EL10-PT1/8 黄銅 R 10 19 5 8 17.5 5 24.7 29.2 33.9 38 17.0×18.5 22.0 22.0 ¥482
¥379 1 ¥379
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10696856 EL10-PT3/8 黄銅 R 10 19 9 12 17.5 9 24.7 34.2 33.9 43 17.0×18.5 37.0 33.0 ¥498
¥389 1 ¥389
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10696865 EL12-PT1/2 黄銅 R 12 20 10 15 20 12 26.3 40.7 38.6 50.7 22.0×24.5 43.0 56.0 ¥610
¥469 1 ¥469
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10696874 EL12-PT1/4 黄銅 R 12 20 7 11 20 7 26.3 35.7 36.8 45.7 19.0×21.0 36.0 34.0 ¥523
¥399 1 ¥399
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10696883 EL12-PT3/8 黄銅 R 12 20 9 12 20 9 26.3 36.7 36.8 46.7 19.0×21.0 43.0 39.0 ¥528
¥399 1 ¥399
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10696892 EL4-M5 黄銅 無電解ニッケルめっき処理 M 4 13 2 4 9.8 2 17.2 20.2 22.7 25.1 10.0×11.0 3.0 7.0 ¥332
¥259 1 ¥259
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10696901 EL4-PT1/4 黄銅 R 4 13 3 11 9.8 7 17.2 26.7 24.9 31.6 14.0×15.4 4.0 16.0 ¥347
¥279 1 ¥279
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10696917 EL4-PT1/8 黄銅 R 4 13 3 8 9.8 5 17.2 22.7 22.7 27.6 10.0×11.0 4.0 9.0 ¥310
¥249 1 ¥249
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10696926 EL6-M5 黄銅 無電解ニッケルめっき処理 M 6 15 2 4 12.6 2 18.5 22.7 25 29 12.0×13.0 3.5 10.0 ¥360
¥289 1 ¥289
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10696935 EL6-PT1/4 黄銅 R 6 15 5 11 12.6 7 18.5 29.2 26.2 35.5 14.0×15.4 12.0 18.0 ¥347
¥279 1 ¥279
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10696944 EL6-PT1/8 黄銅 R 6 15 5 8 12.6 5 18.5 25.2 25 31.5 12.0×13.0 12.0 18.0 ¥319
¥249 1 ¥249
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10696953 EL6-PT3/8 黄銅 R 6 15 5 12 12.6 9 18.5 30.2 27.8 36.5 17.0×18.5 12.0 26.0 ¥398
¥299 1 ¥299
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10696962 EL8-PT1/4 黄銅 R 8 16 7 11 14.5 7 20.7 30.2 28.4 37.5 14.0×15.4 23.0 20.0 ¥398
¥299 1 ¥299
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10696971 EL8-PT1/8 黄銅 R 8 16 5 8 14.5 5 20.7 26.2 28.4 33.5 14.0×15.4 18.5 15.0 ¥398
¥299 1 ¥299
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10696987 EL8-PT3/8 黄銅 R 8 16 7 12 14.5 9 20.7 31.2 30 38.5 17.0×18.5 23.0 28.0 ¥437
¥339 1 ¥339
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
47084737 EL16-PT3/8 黄銅 R 16 27 11 12 28 11 34.9 45 48.4 58.8 24.0×27.0 ¥1,050
¥729 1 ¥729
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
38651943 EL16-PT1/2 黄銅 R 16 27 12 15 28 12 34.9 48 48.4 61.8 24.0×27.0 93.0 84.0 ¥1,170
¥859 1 ¥859
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 4.83  総レビュー件数: 6 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: エアーの配管

ホームセンターの値段よりかなりお値打ちで満足です。

これは注文コード 10696944 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-08-11]

満足度: 4

用途: 空圧機器に使用

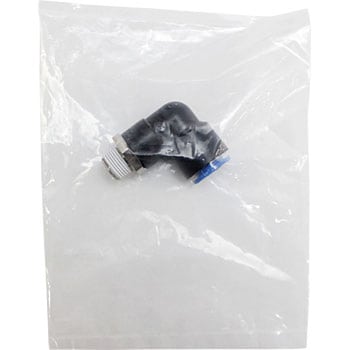

製品自体は問題ありませんが1個ずつ袋に入っていて開ける
のに面倒です。

これは注文コード 10696935 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 メンテナンス MORI 様 [2017-09-17]

満足度: 5

用途: Pパイプの継ぎ手用として

メーカー品なので安心して使用できました。エアー漏れも起こしません。

これは注文コード 10696831 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2016-05-10]

満足度: 5

用途: タイヤチェンジャーの補修部品

精度良く問題ありません

これは注文コード 10696962 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2016-05-11]

満足度: 5

用途: 工場のメンテナンスに使用しました。

交換した既存の部品も同じものが使用されていたので特に問題もありませんでした。

これは注文コード 10696935 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-12-27]

満足度: 5 (このレビューは、1人が参考にしています。)

用途: 自動車のブローバイタンクの製作に

自動車のブローバイガスのキャッチタンクの製作に使いました。
パイプは同じくニッタ・ムアーのN2-4-10×8-5を利用です。同一メーカーということもあって、しっくりぴったりで、脱着も容易です。
エンジンルーム内の高温にどの程度耐えるのか、夏場にならないと分かりませんが、これまでも同メーカーの真鍮製エルボ(L4N10×7.5-PT1/4)の方が、カタログ上は耐熱が低いものの問題なく夏を越せましたので、この製品でも問題はないかと期待しています。

これは注文コード 10696831 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2014-01-20]
