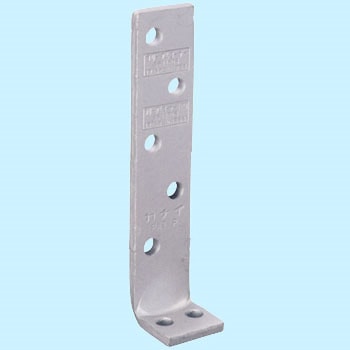

フリーダムコーナー120(床合板仕様)
和室の真壁等において使用可能な形状にしております。
特に背割の柱には最適です。
床合板(剛床仕様)30mmまで対応します。
【性能試験済】ハウスプラス住宅保証(株) HP03-KT011(床合板あり)、HP03-KT024(床合板なし)/短期基準接合引張耐力 10.7kN(床合板なし)、13.9kN(床合板あり)
告示 第1460号第2号(へ)該当品
N値2.0以下
材質JIS・G3302 SGHC又はJIS・G3131 SPHC

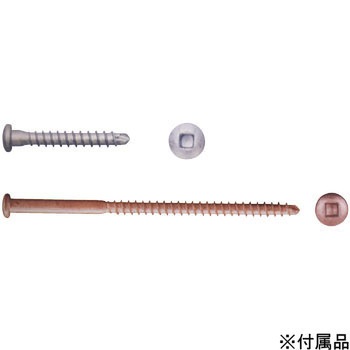

付属品3番四角ビス(YD-N45×5本、YD-N120×2本)
規格国土交通省告示第1460号1項2号表三(ヘ)に該当
表面処理デュラルコート
N値2.0以下
告示1460号第2号へ
ハウスプラス住宅保証(床合板あり)HP03-KT011、(床合板なし)HP05-KT024
短期基準接合耐力(kN)(床合板あり)10.7、(床合板なし)13.9
内容量1セット
注意
※所定の耐力を確保する為、アンカーボルトの設置位置は柱芯より200mm以内としてください。(住宅金融支援機構木造住宅工事仕様書に基づく)
L曲げ長いプレートの方を柱側に短いプレートの方を横架材にして使用、YD-N45 5本で柱に止め付け、YD-N120 2本で横架材に止め付けます。
床合板なしでご使用の際は、厚み120mm以上の横架材をご使用ください。
