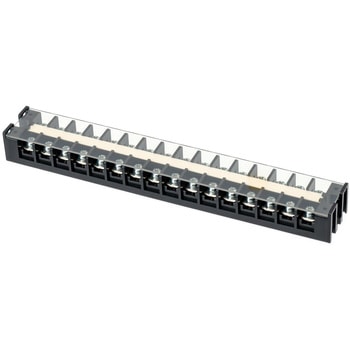

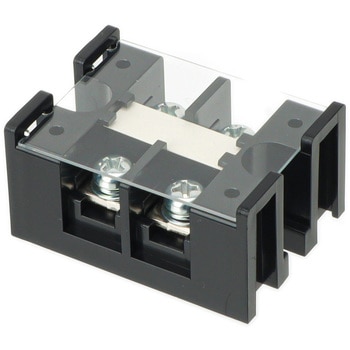

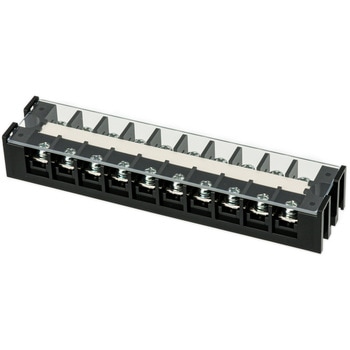

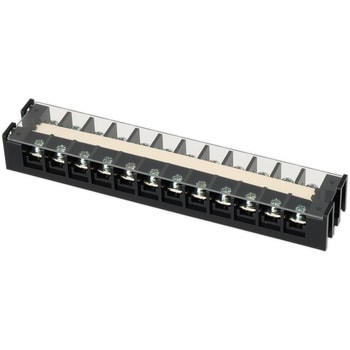

固定端子台 TS-625形
- 材質
- 絶縁台：変性PPE樹脂(黒色)
端子ねじ：炭素鋼(亜鉛めっき、クロメート処理)
端子金具：黄銅
端子カバー：塩化ビニール板(透明)
- 端子ねじ
- M4×8セルフアップ式
- 端子間ピッチ(mm)
- 12.5
- 使用湿度範囲
- 45%～85%RH(ただし氷結または結露しないこと)
- 使用温度範囲(℃)
- -10～50
- 準拠規格
- NECA4201 端子台
- 推奨ねじ締付トルク(N・m[kgf・cm])
- 1.4～1.8
- 絶縁抵抗(MΩ)
- 充電時相互間、充電部接地間：DC500Vメガ500以上
- 耐電圧(V/min)
- 充電時相互間、充電部接地間：AC2000 異常なし(TS-171：AC2500 異常なし)
- 定格絶縁電圧(V)
- 660
- 定格通電電流(A)
- 30

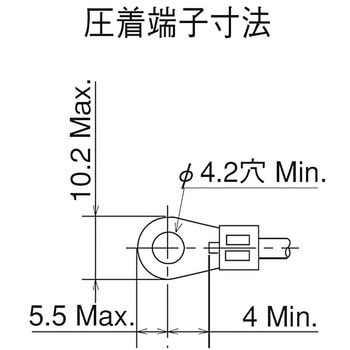

- 適合電線(mm2)
- 5.5
- RoHS指令(10物質対応)
- 対応
- 内容量
- 1個
注意
※端子台をパネルに取付ける場合、取付ねじには平座金付をご使用ください。※メーカー方針でランニングチェンジで外形色の色合いが若干変更になる場合がありますが性能上は問題ありません。
