オシレーター

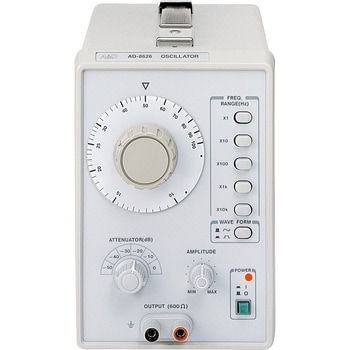

1MHz低歪率オシレーター
10Hz〜1MHzのワイドな周波数レンジ(5レンジ)
0.02%以下(500Hz〜20kHz)歪率の正弧波
10dBステップの減衰器(0〜-50dB)内蔵
仕様
方形波対称性/±5%(1kHz、最大出力時)
アッテネータ(減衰器)/0、-10、-20、-30、-40、-50(dB)(6ステップ、精度±1dB、600Ω負荷時)
付属品
電源ケーブル1本、出力ケーブル(バナナーワニロ)1本、取扱説明書
質量(kg)
約3.0
消費電力(W)
約8(約10VA)
電源
AC100V±10%(50Hz/60Hz)
外形寸法(幅W×奥行D×高さH)(mm)
130×250×200(突起部含まず)
出力インピーダンス(Ω)
約600
出力波形
方形波、正弦波
レンジ
(出力周波数)10Hz〜1MHz(5レンジ)
使用温湿度範囲
(仕様保証)10〜35℃、80%RH以下(結露しないこと)
立ち上り/立ち下がり時間
(方形波)200ns以下
歪率(%)
(正弦波)0.02%以下(500Hz〜20kHz)
振幅
(出力)正弦波 5Vrms以上(600Ω負荷時)、方形波 10Vpp以上(無負荷時)
周波数精度
(出力)ダイアル精度±(3%+1Hz)(ダイアル10および100の位置における精度)
内容量
1台
関連資料
メーカーカタログはこちら(15MByte)
注意
※校正書付商品については発注後のキャンセル不可となります。※校正書・トレーサビリティ体系図付商品についてはwebでの受注のみとなります。
※品番に(JCSS校正書付)、(一般校正書・トレーサビリティ体系図付)、(校正書・トレーサビリティ体系図付)を含む商品のみに該当する書類が付属します。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
2 件中 1 - 2 件
注文
コード

品番
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
35114274 AD-8626 ¥38,000
¥36,900 1 ¥36,900
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
返品不可
56397102 AD-8626(校正書・トレーサビリティ体系図付) ¥60,000
¥58,900 1 ¥58,900
出荷目安:14日
メーカー直送品
返品不可
代引不可
個別に配送料をご負担いただく商品です。
