ロータリージョイント エルボ ピスコ(PISCO) エルボ 【通販モノタロウ】 RL4-M5〜

ロータリージョイント エルボ



ロータリージョイント エルボ まだレビューはありません。 (0件の商品レビュー)

一般空気圧配管の揺動部、回転部用ワンタッチ継手
回転部にはベアリングを使用
揺動部、回転部に最適
用途
ねじとチューブの接続
形状
エルボ
使用流体
空気
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
回転部配管用タイプ
RoHS指令
内容量
1個
注意
※テーパーネジタイプのL寸法は、ねじ締付け後の参考寸法です。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
17 件中 1 - 17 件
注文
コード

品番
接続ねじ種類
接続ねじ呼び径
チューブ外径(Φmm)
材質
有効断面積(mm2)
トルク(gcm)
許容回転数(min-1[r.p.m])
質量(g)

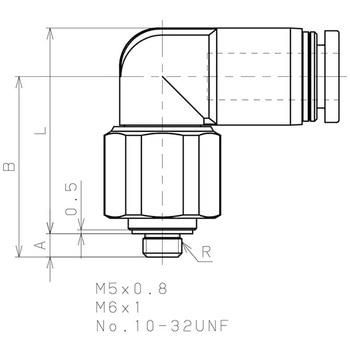

寸法A(mm)
寸法B(mm)
寸法C(mm)
寸法E(mm)
寸法L(mm)
寸法P(Φmm)
対辺H(mm)
トラスコ品番
参考
基準
価格
通常価格 購入数 販売価格
(税別)
出荷
関連
数量
35313381 RL4-M5 M M5X0.8 4 金属本体/黄銅+クロムメッキ
ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ/ニトリルゴム(NBR)
Oリング/フッ素ゴム
1.5 (空転)60 500 13 3 20.5 14.9 19.7 22.5 10 12 ¥1,650
¥1,183 1 ¥1,183
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
35313397 RL4-M6 M M6X1 4 金属本体/黄銅+クロムメッキ
ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ/ニトリルゴム(NBR)
Oリング/フッ素ゴム
4 (空転)60 500 14 4 21.5 14.9 19.7 22.5 10 12 ¥1,650
¥1,183 1 ¥1,183
ご注文日より5日以内に出荷します。(土・日・祝は除く)
35313406 RL4-01 R 1/8B 4 金属本体/黄銅+クロムメッキ
ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ/ニトリルゴム(NBR)
Oリング/フッ素ゴム
2.9 (空転)60 500 15 8 22 14.9 19.7 23 10 12 ¥1,650
¥1,183 1 ¥1,183
ご注文日より5日以内に出荷します。(土・日・祝は除く)

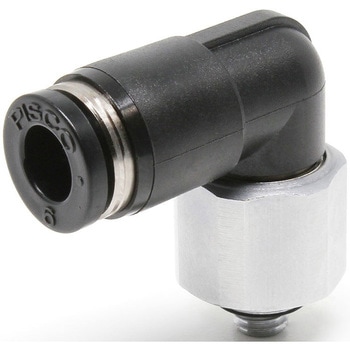

35313564 RL6-M5 M M5X0.8 6 金属本体/黄銅+クロムメッキ
ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ/ニトリルゴム(NBR)
Oリング/フッ素ゴム
- (空転)120 500 20 3 23.3 17 22.8 26.5 12.5 14 ¥1,750
¥1,283 1 ¥1,283
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
35313415 RL6-M6 M M6X1 6 金属本体/黄銅+クロムメッキ
ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ/ニトリルゴム(NBR)
Oリング/フッ素ゴム
6.1 (空転)120 500 20 4 24.3 17 22.8 26.5 12.5 14 ¥1,750
¥1,283 1 ¥1,283
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

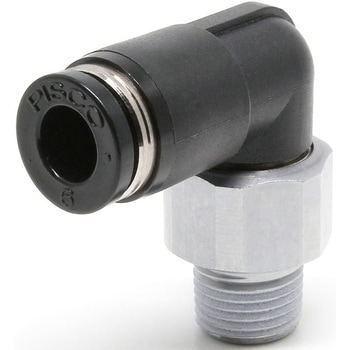

35313424 RL6-01 R 1/8B 6 金属本体/黄銅+クロムメッキ
ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ/ニトリルゴム(NBR)
Oリング/フッ素ゴム
7.5 (空転)120 500 19 8 24 17 22.8 26.2 12.5 14 ¥1,750
¥1,283 1 ¥1,283
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
35313433 RL6-02 R 1/4B 6 金属本体/黄銅+クロムメッキ
ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ/ニトリルゴム(NBR)
Oリング/フッ素ゴム
7.5 (空転)120 500 24 11 26 17 22.8 26.2 12.5 14 ¥1,750
¥1,283 1 ¥1,283
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
35313442 RL8-01 R 1/8B 8 金属本体/黄銅+クロムメッキ
ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ/ニトリルゴム(NBR)
Oリング/フッ素ゴム
16.5 (空転)150 400 35 8 31.5 18.2 25.7 34.7 14.5 17 ¥2,250
¥1,382 1 ¥1,382
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
35313451 RL8-02 R 1/4B 8 金属本体/黄銅+クロムメッキ
ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ/ニトリルゴム(NBR)
Oリング/フッ素ゴム
16.5 (空転)150 400 33 11 30.5 18.2 25.7 31.7 14.5 17 ¥2,250
¥1,382 1 ¥1,382
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
35313467 RL8-03 R 3/8B 8 金属本体/黄銅+クロムメッキ
ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ/ニトリルゴム(NBR)
Oリング/フッ素ゴム
16.5 (空転)150 400 41 12 30.5 18.2 25.7 31.4 14.5 17 ¥2,250
¥1,382 1 ¥1,382
ご注文日より5日以内に出荷します。(土・日・祝は除く)

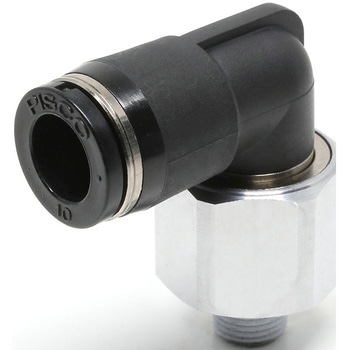

35313476 RL10-01 R 1/8B 10 金属本体/黄銅+クロムメッキ
ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ/ニトリルゴム(NBR)
Oリング/フッ素ゴム
22 (空転)200 300 61 8 35.3 20.7 29.5 40 17.5 22 ¥3,550
¥2,476 1 ¥2,476
ご注文日より5日以内に出荷します。(土・日・祝は除く)

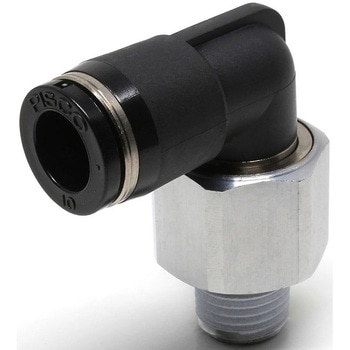

35313485 RL10-02 R 1/4B 10 金属本体/黄銅+クロムメッキ
ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ/ニトリルゴム(NBR)
Oリング/フッ素ゴム
21 (空転)200 300 67 11 38.3 20.7 29.5 41 17.5 22 ¥3,550
¥2,476 1 ¥2,476
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

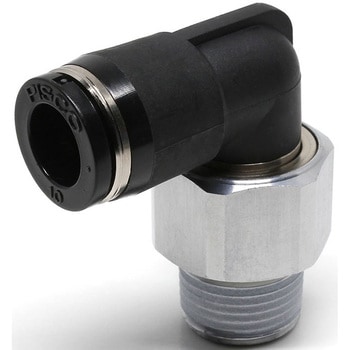

35313494 RL10-03 R 3/8B 10 金属本体/黄銅+クロムメッキ
ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ/ニトリルゴム(NBR)
Oリング/フッ素ゴム
30 (空転)200 300 63 12 36.3 20.7 29.5 38.7 17.5 22 ¥3,550
¥2,476 1 ¥2,476
ご注文日より5日以内に出荷します。(土・日・祝は除く)

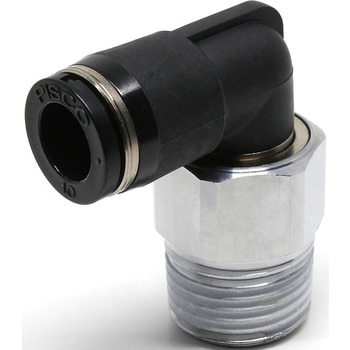

35313503 RL10-04 R 1/2B 10 金属本体/黄銅+クロムメッキ
ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ/ニトリルゴム(NBR)
Oリング/フッ素ゴム
24 (空転)200 300 79 15 38.8 20.7 29.5 39.3 17.5 22 ¥3,650
¥2,277 1 ¥2,277
ご注文日より5日以内に出荷します。(土・日・祝は除く)

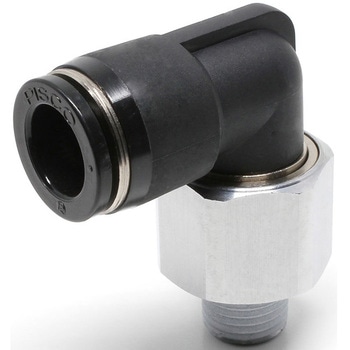

39483245 RL12-02 R 1/4B 12 42.5 250 84 11 41 23.4 32.7 45.5 21 24 378-2832 ¥3,850
¥2,492 1 ¥2,492
ご注文日より5日以内に出荷します。(土・日・祝は除く)
35313512 RL12-03 R 3/8B 12 金属本体/黄銅+クロムメッキ
ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ/ニトリルゴム(NBR)
Oリング/フッ素ゴム
42.5 (空転)250 250 85 12 41.5 23.4 32.7 45.7 21 24 ¥3,850
¥2,492 1 ¥2,492
ご注文日より5日以内に出荷します。(土・日・祝は除く)

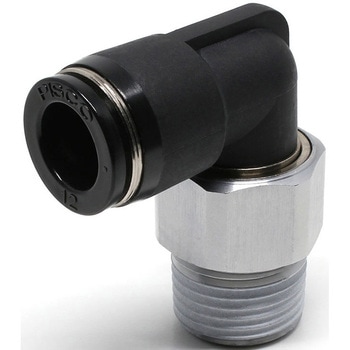

35313521 RL12-04 R 1/2B 12 金属本体/黄銅+クロムメッキ
ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ/ニトリルゴム(NBR)
Oリング/フッ素ゴム
42.5 (空転)250 250 91 15 41.5 23.4 32.7 43.8 21 24 ¥3,950
¥2,476 1 ¥2,476
ご注文日より5日以内に出荷します。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
