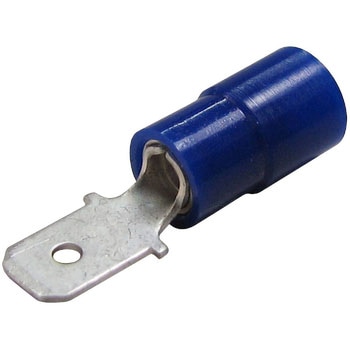

差込形接続端子 M形
嵌合部が露出しております。
端子と絶縁体の間に銅パイプが入っていますが、その銅パイプの長さが端子筒部の長さとおなじです。
- 仕様
- RoHS指令の規制適合品
- 適合
- 手動工具/NH12、NH32、本体/NA10、NA3、ヘッド/N10 12、N3 12
- 幅(mm)
- 4.8
- 全長(mm)
- 19.5
- 色
- 青
- 種類
- 差込型接続端子
- 使用温度範囲(℃)
- -40～+75
- 寸法H(mm)
- 10.0
- 定格電圧(V)
- 300
- 端子形状
- 差込形
- 寸法D(Φmm)
- 4.5
- 電線抱合範囲AWG(#)
- 14
- 寸法d(Φmm)
- 2.3
- 材質(絶縁体)
- ポリ塩化ビニル
- 難燃性
- UL94V-0
- 材質(端子)
- 無酸素銅(電気すずめっき)
- 相手タブ厚(mm)
- 0.5
- 電線抱合範囲(撚線)(mm2)
- 2.0
- JIS規格取得
- 無
- UL規格取得
- 有
- CSA規格取得
- 有
- 特性
- 難燃
- 内容量
- 1箱(100個)
注意
※銅線専用です。※指定の適用圧着工具を使用ください。
※電線抱合範囲内でご使用ください。
商品豆知識
圧着端子 / 圧着スリーブ / 絶縁キャップ の新着商品
カテゴリ
商品レビュー
2024-10-10
用途: 圧着作業
製造業
187のタブ端子は、2SQ用ですが実質これしか選択肢がないようです。なかなか貴重な存在ですので、ニチフさんには継続して生産を望みます。
