アルミ合金製リニア型ミニスライドレール ARL2-16



アルミ合金製リニア型ミニスライドレール ARL2-16 4.71 (7件の商品レビュー)

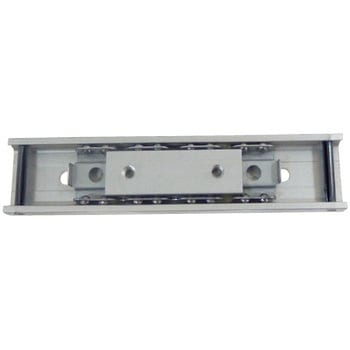

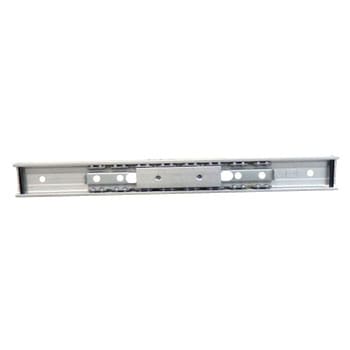

アルミ合金製のミニスライドレールです。がたつきが少なく、スムーズにスライドします。

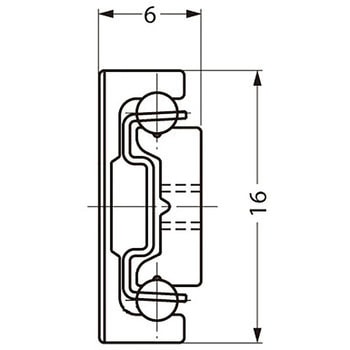

高さ寸法が16mmと少なく、さまざまな場所に使用できます。
アウターレールとインナーレールがアルミの押出し材の為、軽量です。

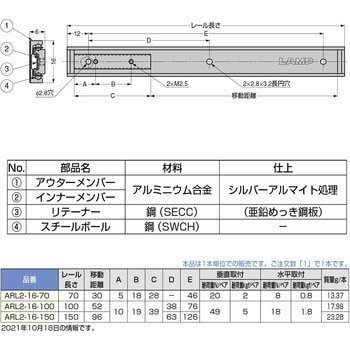

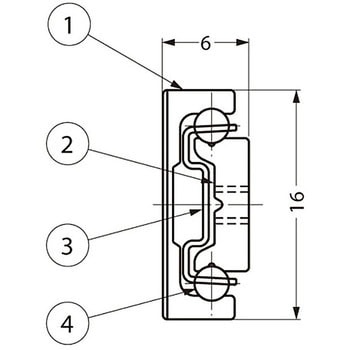

材質/仕上
(アウターレール・インナーレール)アルミ合金/シルバーアルマイト処理、(リテーナー)鋼/(亜鉛めっき鋼板)、(スチールボール)鋼/-
高さ(mm)
16
種類
リニア形
幅W(mm)
6
材質(レール)
アルミニウム合金
表面処理(レール)
シルバーアルマイト処理
内容量
1本
関連資料
メーカーカタログはこちら(254MByte)
注意
※耐荷重は取り付け方により変わります。耐荷重N(kgf)にてご確認下さい。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
3 件中 1 - 3 件
注文
コード

品番

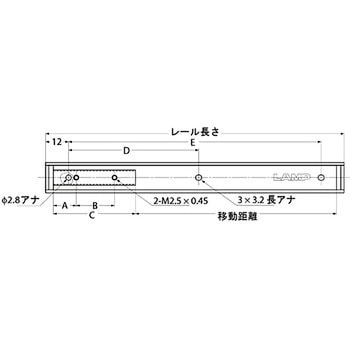

移動距離(mm)
レール長さ(mm)
寸法A(mm)
寸法B(mm)
寸法C(mm)
寸法D(mm)
寸法E(mm)
質量(g)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
37896923 ARL2-16-70 30 70 5 18 28 - 46 13.37 ¥600
¥489 1 ¥489
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
37896932 ARL2-16-100 52 100 10 19 39 38 76 17.98 ¥750
¥619 1 ¥619
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
37896941 ARL2-16-150 99 150 10 19 39 63 126 23.28 ¥850
¥699 1 ¥699
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 4.71  総レビュー件数: 7 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 家具製作

前にひきだす台に使おうと思い買いましたが、
こちらは引出しにつかうスライドレールです。
また小さい引き出しをつける時に使おうと思います。

これは注文コード 37896941 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2020-10-25]

満足度: 5

用途: 鉄道模型製作用工具の自作(材料送り装置)

ガタも無く、コンパクトで目的にピッタリでした。なお図面でM2.5×0.45とあるのはM2.6の間違いですので、訂正しておいて下さい。

このレビューを評価してください: このレビューが参考になった。 [2020-07-19]

満足度: 5

用途: 機械部品として使用

一般に販売されているミニリニアレールは精度高いがサイズ大きく開発中の機器にピッタリサイズで精度もそこそこでコストを押さえることができ助かります。欲を言えば鉄球と中スライドがSUSで出来ていれば満点。耐久性は今後の稼働・・・・

これは注文コード 37896932 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2020-07-04]

満足度: 4

用途: ハーネスのコネクター位置決めに使用している。

以前は高価な商品を使用していましたが、商品のセンターを合わせれば、 この商品でも使用(使用場所により)出来る事が分かり非常に助かります。

これは注文コード 37896923 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 アロー電子製作所 様 [2019-02-14]

満足度: 4

用途: 小型の特注キャビネットに使用。

このサイズのスライドレールがあるとは思いもよらず見つけたときはうれしかったです。
製造されてるメーカーさんと販売しているモノタロウさんに感謝です!
商品はスリムで軽量!スムースに可動して思った通りの物が出来ました!

これは注文コード 37896941 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2017-02-26]

満足度: 5

用途: CNCフライス盤の製作

固定方法も容易でスムーズにスライドします。安価ですが、良く出来ています。

これは注文コード 37896941 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 TKエンジニアリング 様 [2015-11-19]

満足度: 5 (このレビューは、4人が参考にしています。)

用途: 文字通り、直動システムで使用

なんと言っても、安価ですね。今までR○R等、高価な直動システムを使用していましたが、モノタロウさんのページで発見。”安かろう○かろう・・・”と、試しに取り寄せた所、十分使用出来るモノでした。薄さも良いですね。
ただ、、、ホコリ等に弱いかも知れませんね。ベアリング丸出しですから。
動きもスムース、ガタつきも気にならない精度です。

これは注文コード 37896923 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2014-08-26]
