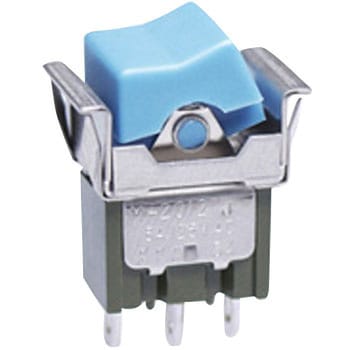

J形パドルロッカスイッチ Mシリーズ
ケースの成形材料は、UL94V-0認定品(自己消火性)で、しかも耐アーク性・絶縁性に優れた樹脂を採用し、長寿命並びに低負荷から高負荷まで、高い性能効果が保たれます。
耐摩耗性と耐アーク性に優れた特殊銀合金接点は、高い接触安定性と長寿命を保ちます。
各接点の周囲に内部絶縁壁を設けて、各端子間の絶縁性を高め、耐久性能の向上を図っています。
端子間に複数の絶縁壁を設け、各端子の絶縁間距離を大きくし、絶縁・耐電圧の安全性に配慮しています。
内部構造はシーソー方式です。シーソー方式は、寿命が長い、容量が大きく取れる、堅牢である等の優れた特長があります。
適合
操作部/ボタン(AT-4150)、レバー(AT-4151、AT-4136)、表示付ボタン(AT-466)
ベゼル/LEDなし(AT-207)、LED1灯用(AT-208)、丸形LED2灯用(AT-212)、長角形LED2灯用(AT-213)
端子形状はんだ端子
使用温度範囲(℃)-30～85
接触抵抗(mΩ)10以下(DC2～4V 100mAにて)
絶縁抵抗(GΩ)1以上(DC500V)
操作部形状J形
内容量1個
ベゼル/LEDなし(AT-207)、LED1灯用(AT-208)、丸形LED2灯用(AT-212)、長角形LED2灯用(AT-213)
注意
※操作部は別売りになっています。
操作用スイッチ・ブザー・表示灯 の新着商品
カテゴリ
商品レビュー
- 対象商品：
- 38443675
2022-04-30
- 用途：
- スイッチとして使用
有限会社花見山造園 様
（農・林・水産業）
注文時の写真にはツマミがついているので最低でもその姿でくるものと思って注文をしたがツマミなし再注文をと思ったら50円ほどのツマミが送料代引きで900円ほどになる、最初からツマミのない写真を表示するべき、手の良いネット詐欺を疑いました、よく見ると別売と小さく書いてあったが写真で決めている。
- 対象商品：
- 38443711
2019-07-01
- 用途：
- 現在有る商品の交換部品として購入
有限会社シンクタンク 様
（製造業）
扱いやすい商品でした。
NKKさんへの問合せも､解りやすく応じてくれました。
- 対象商品：
- 38443693
2018-07-09
- 用途：
- 器械のメンテナンス用
従来使用のパナソニック製が製造中止となり後継部品もない為サイズが1mm程度小さかったのですが置換して作動も問題無く使えているので良かった
