パイプ羽子板かくれんぼ70
金物を梁内部に埋め込みますので、化粧梁に適しています。
従来の隠しボルトに比べ、梁の欠損を最小限に抑えます。
調整のツメがついていますので、ボルト孔の位置合わせが容易です。
金物本体にネジ山が切ってあり、ナットが不要ですので施工が容易です。
用途小屋梁と軒桁、胴差と梁の接合に使用します。
材質JIS G 3131(熱間圧延軟鋼板及び鋼帯)SPHC
規格財・日本住宅・木材技術センター性能認定
表面処理JIS H 8610(電気亜鉛めっき)2級Ep-Fe/Zn 5/CM2 D(グリーン)

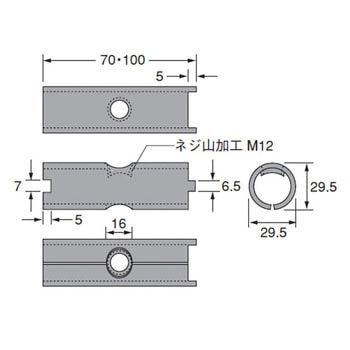

寸法(Φmm×Lmm)29.5×70
法規制告示1460号第二号(へ)
質量(g/個)130
耐力試験短期許容引張耐力11.9kN
内容量1個
注意
※柱材はスギ製材と同等以上、横架材はベイマツ製材と同等以上の木材をご使用ください。※柱、横架材の断面寸法は105mm×105mm以上の木材をご使用ください。
建築金物 の新着商品
カテゴリ
商品レビュー
- 対象商品：
- 38564321
2022-12-02
- 用途：
- 梁の結合
素人が初めての小屋作りに使用しました。
ホゾの補強として使いましたが、ばっちり固定してくれてとても良かったです。
ただ、ネジ山がなめやすい感じがしました。3回くらいダメにしました。
- 対象商品：
- 38564321
2018-12-18
- 用途：
- ボルトを見せない軸積み工法の梁の固定
下間建築工房 様
構造材梁を化粧で見せる為、羽子板ボルトでは、目立のでこのかくれんぼを使用しました。きれいな収まりで満足しています。
1人が参考にしています
- 対象商品：
- 38564321
2013-09-25
- 用途：
- 化粧の梁と柱の接続
羽子板金物を使用せずに同等の金物接続が出来る。ただし両引きには使えない。
30ミリの穴にちょうど良いとメーカーでは推奨している。深さと直角をきちんと出しておかないとボルトとうまく合わ無いのでねじがうまく噛まない事があった。
用途がうまく合えば、便利で法規に沿った施工が出来るので､今後も生産を継続して欲しいと思う。
1人が参考にしています
