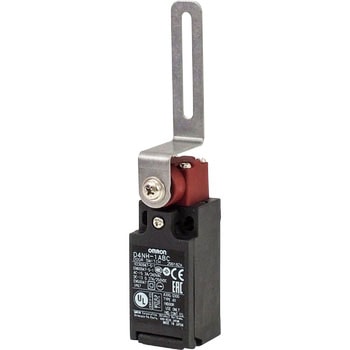

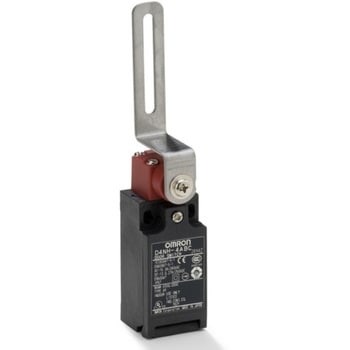

小形セーフティ・ヒンジドアスイッチ(アームレバータイプ) D4NH
機械などの省スペース化に対応した、樹脂製の小形セーフティ・ヒンジドアスイッチ
接点構成は従来の1NC/1NO、2NCに加え、2NC/1NO、3NCの3接点タイプを品揃えまたMBB仕様も追加。
接触信頼性が高いAuクラッド接点を標準採用。
一般負荷、微小負荷どちらにも対応。
電気的耐久性
50万回以上(AC250V 3A、抵抗負荷)
30万回以上(AC250V 10A、抵抗負荷)
定格インパルス耐電圧(kV)30万回以上(AC250V 10A、抵抗負荷)
同極端子間：2.5
異極端子間：4
各端子と非充電金属部間：6
異極端子間：4
各端子と非充電金属部間：6
保護構造IP67(EN60947-5-1)定格周波数(Hz)50/60絶縁抵抗(MΩ)100以上使用周囲温度(℃)-30～70(ただし、氷結しないこと)接触抵抗(mΩ)25以下耐衝撃(耐久)1000m/s2以上耐振動(誤動作)10～55Hz 片振幅0.75mm耐衝撃(誤動作)300m/s2以上機械的耐久性100万回以上最小適合負荷DC5V 1mA 抵抗負荷(N水準 参考値)許容操作速度2～360°/s感電保護クラスClassⅡ(二重絶縁)汚染度(使用環境)汚染度3(EN60947-5-1)開放熱電流(A)10(EN60947-5-1)許容操作頻度(回/min)最大30使用周囲湿度(%RH)95以下条件付短絡電流(A)100(EN60947-5-1)接点間隔(mm)最小2×2内容量1個
注意
都度納期確認の商品は、生産状況含め、ご注文の都度仕入先に納期の確認が必要なため【仮納期】を表示しています。ご注文後に仕入先へ納期を確認し、お届け日数によってはお客様に手配継続の可否を伺う場合がございます。
後日メーカーから届くご案内にて詳細ご確認をお願いいたします。
