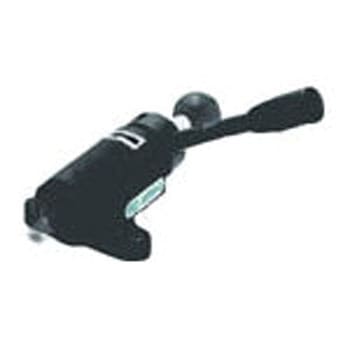

リーチクランプ
シャフトの突き出しで、奥まった箇所をクランプすることができます。コレットと皿バネを利用したクランプ機構により、クランプ力が一定です。横押しタイプでレバーによるクランプ・アンクランプアプローチストロークが大きく取れるレバーを120度回転することでクランプが完了レバー回転方向は、右・左の2種類常にレバーを回しきるクランプ操作となり、作業者によるクランプのバラつきがありません。長さの違うシャフトに変更することで、アプローチストロークを変更することができます。(別売)
- 用途
- 組立用、切削用の治具用途に利用可能。ストロークを大きく取れるため、ワーク着脱時の作業性が高められます。穴あけなど、あまり負荷の掛からない軽度な切削に利用可能。
- タイプ
- 重荷重用
- 寸法L(mm)
- -
- 寸法F(mm)
- -
- 寸法D(mm)
- -
- 寸法E(mm)
- -
- 寸法B(mm)
- -
- 寸法C(mm)
- -
- 寸法J(mm)
- -
- 寸法H(Φmm)
- -
- 操作
- 左方向
- 寸法A(Φmm)
- -
- 寸法K(Φmm)
- -
- 寸法G(Φmm)
- -
- 内容量
- 1個
注意
※クランプ面に加わる反力(F)が、クランプ力より大きくなった場合、シャフトがスライドしてクランプが解除されますクランピング位置決め部品 の新着商品
