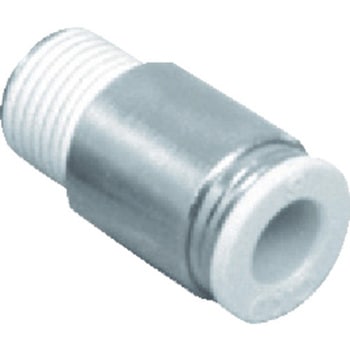

ニュージョイントGW(継手)/(片口ストレート(丸))

ニュージョイントGW(継手)/(片口ストレート(丸)) - CKD

ニュージョイントGW(継手)/(片口ストレート(丸)) - CKD

ニュージョイントGW(継手)/(片口ストレート(丸)) - CKD

ニュージョイントGW(継手)/(片口ストレート(丸)) - CKD

チューブ内径分フルに流用を流せます、難熱性樹脂を標準採用、チューブと継手のシールはV型形状パッキンを採用、軽い力で挿入でき確実にシールします

最高使用圧力(MPa): 1
使用温度(℃): -10～60(但し凍結なきこと)
使用チューブ: ソフトナイロンチューブ(F-12※※)/ウレタンチューブ(U-95※※，NU-※※)
使用流体: 圧縮空気
負圧性能(kPa): -100

18種類すべて表示中

注文コード

品番

内容量

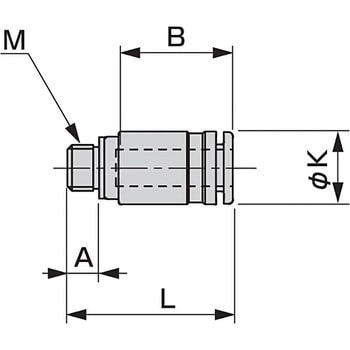

寸法A(mm)

寸法B(mm)

寸法K(Φmm)

寸法L(mm)

寸法M(mm)

形状

適合チューブ外径(Φmm)

適合管外径(Φmm)

ねじの種類

接続口径

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

GWS3-M3-S

CADデータダウンロード

1個

2.4

11.7

6.9

15.7

M3×0.5

片口ストレート

3.2

3.2

M

M3×0.5

￥396

￥329

￥362(税込)

当日出荷

GWS12-8-S

CADデータダウンロード

1箱(10個)

11

23

19.5

34

R1/4

片口ストレート

12

12

R

R1/4

￥3,960

￥2,598

￥2,858(税込)

5日以内出荷

返品不可

GWS12-10-S

CADデータダウンロード

1箱(10個)

12

23

19.5

29.5

R3/8

片口ストレート

12

12

R

R3/8

￥4,400

￥3,698

￥4,068(税込)

5日以内出荷

GWS3-M5-S

CADデータダウンロード

1個

3.4

11.7

6.9

16.7

M5×0.8

片口ストレート

3.2

3.2

M

M5×0.8

￥264

￥209

￥230(税込)

当日出荷

メーカー直送

返品不可

GWS12-15-S

CADデータダウンロード

1箱(10個)

15

23

22

28.5

R1/2

片口ストレート

12

12

R

R1/2

￥4,840

￥3,998

￥4,398(税込)

9日以内出荷

返品不可

GWS4-M5-S

CADデータダウンロード

1個

3.4

12.9

7.9

17.9

M5×0.8

片口ストレート

4

4

M

M5×0.8

￥204

￥159

￥175(税込)

当日出荷

メーカー直送

GWS6-M5-S

CADデータダウンロード

1個

3.4

14.2

9.9

19.2

M5×0.8

片口ストレート

6

6

M

M5×0.8

￥204

￥179

￥197(税込)

当日出荷

GWS4-6-S

CADデータダウンロード

1個

8

16

9.8

20.5

R1/8

片口ストレート

4

4

R

R1/8

￥231

￥159

￥175(税込)

当日出荷

GWS6-6-S

CADデータダウンロード

1個

8

17.5

11.8

23

R1/8

片口ストレート

6

6

R

R1/8

￥242

￥189

￥208(税込)

当日出荷

GWS6-8-S

CADデータダウンロード

1個

11

17.5

13.8

23

R1/4

片口ストレート

6

6

R

R1/4

￥253

￥189

￥208(税込)

当日出荷

メーカー直送

返品不可

GWS8-6-S

CADデータダウンロード

1個

8

19

14

28

R1/8

片口ストレート

8

8

R

R1/8

￥286

￥219

￥241(税込)

当日出荷

GWS8-8-S

CADデータダウンロード

1個

11

19

14

27

R1/4

片口ストレート

8

8

R

R1/4

￥297

￥269

￥296(税込)

当日出荷

GWS8-10-S

CADデータダウンロード

1個

12

19

17

22.5

R3/8

片口ストレート

8

8

R

R3/8

￥319

￥229

￥252(税込)

当日出荷

メーカー直送

返品不可

GWS10-6-S

CADデータダウンロード

1個

8

21.5

17.5

30.5

R1/8

片口ストレート

10

10

R

R1/8

￥352

￥219

￥241(税込)

当日出荷

メーカー直送

返品不可

GWS10-8-S

CADデータダウンロード

1個

11

21.5

17.5

28.5

R1/4

片口ストレート

10

10

R

R1/4

￥341

￥239

￥263(税込)

当日出荷

メーカー直送

返品不可

GWS10-10-S

CADデータダウンロード

1個

12

21.5

17.5

28.5

R3/8

片口ストレート

10

10

R

R3/8

￥352

￥219

￥241(税込)

当日出荷

メーカー直送

返品不可

GWS10-15-S

CADデータダウンロード

1個

15

21.5

22

26.5

R1/2

片口ストレート

10

10

R

R1/2

￥396

￥299

￥329(税込)

当日出荷

メーカー直送

返品不可

39607617

GWS4-M3-S

1個

2.4

12.9

7.9

16.9

M3×0.5

-

-

4

-

-

￥360

取扱い終了

返品不可

各品番毎の詳細は注文コードをクリックしてください
