ニュージョイントGW(継手)/(L型プラグ)

Name: ニュージョイントGW(継手)/(L型プラグ)
Brand: CKD

チューブ内径分フルに流用を流せます、難熱性樹脂を標準採用、チューブと継手のシールはV型形状パッキンを採用、軽い力で挿入でき確実にシールします

形状L型プラグ使用流体圧縮空気最高使用圧力(MPa)1使用温度(℃)-10～60(但し凍結なきこと)使用チューブソフトナイロンチューブ(F-12※※)/ウレタンチューブ(U-95※※，NU-※※)負圧性能(kPa)-100内容量1箱(10個)

12件中 1～12件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

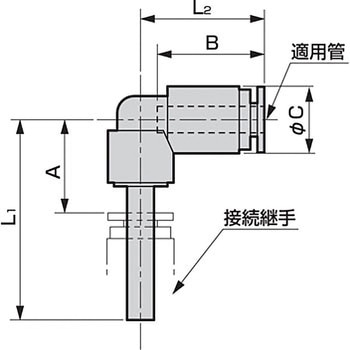

寸法A(mm)

寸法B(mm)

寸法C(mm)

寸法L1(mm)

寸法L2(mm)

適合チューブ外径(Φmm)

適合管外径(Φmm)

接続継手径(Φmm)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

39610347

GWP44-L

CADデータダウンロード

18.5

4、4

￥3,520

￥2,898

￥3,188(税込)

9日以内出荷

返品不可

39610356

GWP46-L

CADデータダウンロード

13.5

18.5

4、6

￥3,960

￥3,298

￥3,628(税込)

翌々日出荷

返品不可

39610365

GWP48-L

CADデータダウンロード

13.5

32.5

18.5

4、8

￥4,400

￥3,698

￥4,068(税込)

翌々日出荷

返品不可

39610374

GWP66-L

CADデータダウンロード

16.5

17.5

12.5

6、6

￥3,960

￥2,798

￥3,078(税込)

当日出荷

返品不可

39610383

GWP68-L

CADデータダウンロード

16.5

17.5

12.5

35.5

6、8

￥4,400

￥3,698

￥4,068(税込)

翌々日出荷

返品不可

39610392

GWP610-L

CADデータダウンロード

16.5

17.5

12.5

6、10

￥5,060

￥3,998

￥4,398(税込)

翌々日出荷

返品不可

39610401

GWP88-L

CADデータダウンロード

17.5

14.5

36.5

23.5

8、8

￥4,400

￥3,698

￥4,068(税込)

当日出荷

39610417

GWP810-L

CADデータダウンロード

17.5

14.5

23.5

8、10

￥5,060

￥3,998

￥4,398(税込)

翌々日出荷

返品不可

39610426

GWP812-L

CADデータダウンロード

14.5

23.5

8、12

￥5,940

￥4,898

￥5,388(税込)

9日以内出荷

返品不可

39610435

GWP1010-L

CADデータダウンロード

21.5

17.5

41.5

10、10

￥5,060

￥3,898

￥4,288(税込)

翌日出荷

返品不可

39610444

GWP1012-L

CADデータダウンロード

19.5

21.5

17.5

42.5

10、12

￥5,940

￥4,898

￥5,388(税込)

9日以内出荷

返品不可

39610453

GWP1212-L

CADデータダウンロード

21.5

44.5

29.5

12、12

￥5,940

￥4,898

￥5,388(税込)

9日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
