異径クロス KQ2TY ミリサイズ

Name: 異径クロス KQ2TY ミリサイズ
Brand: SMC

用途3方向にサイズダウンして分岐するチューブ同士の接続に使用。寸法N(Φmm)4.2寸法O(Φmm)8形状異径クロス使用流体空気、水色ボディー：白色系、リリースブッシュ：ライトグレー使用圧力範囲-100kPa～1MPa保証耐圧力(MPa)3周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)内容量1個

注意

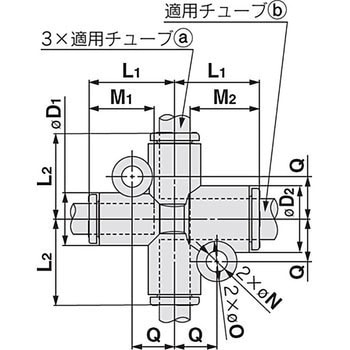

※寸法ΦD1、ΦD2は最大径を意味します。

3件中 1～3件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

寸法D1(Φmm)

寸法D2(Φmm)

寸法L1(mm)

寸法L2(mm)

寸法M1(mm)

寸法M2(mm)

寸法Q(mm)

適合チューブ外径a(Φmm)

適合チューブ外径b(Φmm)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

41215587

KQ2TY08-10A

CADデータダウンロード

13.2

15.9

19.2

19.6

14.2

15.6

9.6

￥1,175

￥659

￥725(税込)

翌々日出荷

返品不可

41215571

KQ2TY06-08A

CADデータダウンロード

10.4

13.2

17.3

17.2

13.3

14.2

8.4

￥673

取扱い終了

返品不可

代替品有

41215596

KQ2TY10-12A

CADデータダウンロード

15.9

18.5

21.6

15.6

10.7

￥964

取扱い終了

返品不可

代替品有

各品番毎の詳細は注文コードをクリックしてください
