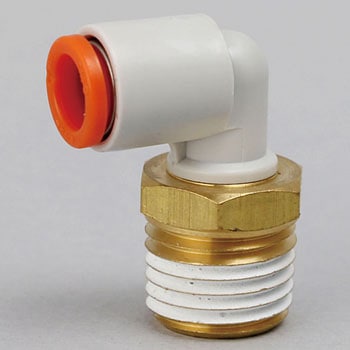

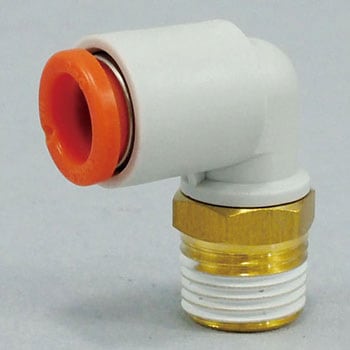

エルボユニオン KQ2L (シール剤付) インチサイズ



エルボユニオン KQ2L (シール剤付) インチサイズ 5.00 (1件の商品レビュー)

用途
めねじ部からの直角方向の配管に使用。最も一般的な機種。
形状
エルボユニオン
使用流体
空気、水
ボディー:白色系、リリースブッシュ:オレンジ
シール
(ねじ部)シール剤付
シール方式
(おねじ)シール剤付
使用圧力範囲
-100kPa〜1MPa
保証耐圧力(MPa)
3
周囲温度および使用流体温度(℃)
-5〜60、水の場合:0〜40(凍結なきこと)
内容量
1袋(10個)
注意
※寸法AはNPTねじ、Rねじのねじ込み後の参考寸法
※寸法ΦDは最大径を意味します。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
72 件中 1 - 50 件
注文
コード

品番
寸法A(mm)
寸法D1(Φmm)
寸法D2(Φmm)
寸法L1(mm)
寸法L2(mm)
寸法M(mm)
六角対辺H(mm)
適合チューブ外径(inch)
ねじの種類
管接続口径
接続ねじ
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
41380236 KQ2L01-33AS
CADデータ
23.8 7.1 10 14.5 24.3 13.3 11.11 1/8 NPT 1/16 NPT1/16 ¥2,870
¥2,490 1 ¥2,490
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380245 KQ2L01-33NS
CADデータ
23.8 7.1 10 14.5 24.3 13.3 11.11 1/8 NPT 1/16 NPT1/16 ¥3,070
¥2,690 1 ¥2,690
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380254 KQ2L01-34AS
CADデータ
17.1 7.1 10 14.5 16.7 13.3 11.11 1/8 NPT 1/8 NPT1/8 ¥2,950
¥2,590 1 ¥2,590
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380263 KQ2L01-34NS
CADデータ
17.1 7.1 10 14.5 16.7 13.3 11.11 1/8 NPT 1/8 NPT1/8 ¥3,150
¥2,690 1 ¥2,690
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380272 KQ2L01-35AS
CADデータ
20.3 7.1 10 14.5 21.1 13.3 14.29 1/8 NPT 1/4 NPT1/4 ¥3,560
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380281 KQ2L01-35NS
CADデータ
20.3 7.1 10 14.5 21.1 13.3 14.29 1/8 NPT 1/4 NPT1/4 ¥3,860
¥3,290 1 ¥3,290
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380297 KQ2L03-33AS
CADデータ
23.8 8.2 10 14.8 23.8 13.3 11.11 5/32 NPT 1/16 NPT1/16 ¥2,870
¥2,490 1 ¥2,490
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380306 KQ2L03-33NS
CADデータ
23.8 8.2 10 14.8 23.8 13.3 11.11 5/32 NPT 1/16 NPT1/16 ¥3,070
¥2,690 1 ¥2,690
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380315 KQ2L03-34AS
CADデータ
17.1 8.2 10 14.8 16.2 13.3 11.11 5/32 NPT 1/8 NPT1/8 ¥2,950
¥2,590 1 ¥2,590
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380324 KQ2L03-34NS
CADデータ
17.1 8.2 10 14.8 16.2 13.3 11.11 5/32 NPT 1/8 NPT1/8 ¥3,150
¥2,690 1 ¥2,690
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380333 KQ2L03-35AS
CADデータ
21.3 8.2 10 14.8 21.6 13.3 14.29 5/32 NPT 1/4 NPT1/4 ¥3,560
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、6日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380342 KQ2L03-35NS
CADデータ
21.3 8.2 10 14.8 21.6 13.3 14.29 5/32 NPT 1/4 NPT1/4 ¥3,860
¥3,290 1 ¥3,290
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380351 KQ2L05-01AS
CADデータ
18.2 9.1 10 15 16.7 13.3 10 3/16 R Rc 1/8 R1/8 ¥3,070
¥2,690 1 ¥2,690
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380367 KQ2L05-01NS
CADデータ
18.2 9.1 10 15 16.7 13.3 10 3/16 R Rc 1/8 R1/8 ¥3,270
¥2,790 1 ¥2,790
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380376 KQ2L05-02AS
CADデータ
22.1 9.1 10 15 22.2 13.3 14 3/16 R Rc 1/4 R1/4 ¥3,560
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380385 KQ2L05-02NS
CADデータ
22.1 9.1 10 15 22.2 13.3 14 3/16 R Rc 1/4 R1/4 ¥3,860
¥3,290 1 ¥3,290
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380394 KQ2L05-34AS
CADデータ
18.1 9.1 10 15 16.7 13.3 11.11 3/16 NPT 1/8 NPT1/8 ¥3,070
¥2,690 1 ¥2,690
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380403 KQ2L05-34NS
CADデータ
18.1 9.1 10 15 16.7 13.3 11.11 3/16 NPT 1/8 NPT1/8 ¥3,270
¥2,790 1 ¥2,790
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380412 KQ2L05-35AS
CADデータ
22.3 9.1 10 15 22.1 13.3 14.29 3/16 NPT 1/4 NPT1/4 ¥3,560
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380421 KQ2L05-35NS
CADデータ
22.3 9.1 10 15 22.1 13.3 14.29 3/16 NPT 1/4 NPT1/4 ¥3,860
¥3,290 1 ¥3,290
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380437 KQ2L07-01AS
CADデータ
20.2 11.1 10 15.6 17.7 13.3 10 1/4 R Rc 1/8 R1/8 ¥3,230
¥2,790 1 ¥2,790
欠品中
41380446 KQ2L07-01NS
CADデータ
20.2 11.1 10 15.6 17.7 13.3 10 1/4 R Rc 1/8 R1/8 ¥3,430
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380455 KQ2L07-02AS
CADデータ
24.1 11.1 10 15.6 23.2 13.3 14 1/4 R Rc 1/4 R1/4 ¥3,430
¥2,990 1 ¥2,990
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
41380464 KQ2L07-02NS
CADデータ
24.1 11.1 10 15.6 23.2 13.3 14 1/4 R Rc 1/4 R1/4 ¥3,730
¥3,190 1 ¥3,190
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380473 KQ2L07-03AS
CADデータ
25 11.1 10 15.6 24.5 13.3 17 1/4 R Rc 3/8 R3/8 ¥3,820
¥3,290 1 ¥3,290
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380482 KQ2L07-03NS
CADデータ
25 11.1 10 15.6 24.5 13.3 17 1/4 R Rc 3/8 R3/8 ¥4,320
¥3,690 1 ¥3,690
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380491 KQ2L07-33AS
CADデータ
26.8 11.1 10 15.6 25.3 13.3 11.11 1/4 NPT 1/16 NPT1/16 ¥2,980
¥2,590 1 ¥2,590
平日15時までにご注文いただくと、翌々営業日に出荷する商品です。(土・日・祝は除く)
返品不可
41380507 KQ2L07-33NS
CADデータ
26.8 11.1 10 15.6 25.3 13.3 11.11 1/4 NPT 1/16 NPT1/16 ¥3,180
¥2,790 1 ¥2,790
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380516 KQ2L07-34AS
CADデータ
20.1 11.1 10 15.6 17.7 13.3 11.11 1/4 NPT 1/8 NPT1/8 ¥3,200
¥2,790 1 ¥2,790
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
41380525 KQ2L07-34NS
CADデータ
20.1 11.1 10 15.6 17.7 13.3 11.11 1/4 NPT 1/8 NPT1/8 ¥3,400
¥2,890 1 ¥2,890
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380534 KQ2L07-35AS
CADデータ
24.3 11.1 10 15.6 23.1 13.3 14.29 1/4 NPT 1/4 NPT1/4 ¥3,560
¥2,990 1 ¥2,990
欠品中
41380543 KQ2L07-35NS
CADデータ
24.3 11.1 10 15.6 23.1 13.3 14.29 1/4 NPT 1/4 NPT1/4 ¥3,860
¥3,290 1 ¥3,290
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380552 KQ2L07-36AS
CADデータ
25.4 11.1 10 15.6 24.5 13.3 17.46 1/4 NPT 3/8 NPT3/8 ¥3,820
¥3,290 1 ¥3,290
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
41380561 KQ2L07-36NS
CADデータ
25.4 11.1 10 15.6 24.5 13.3 17.46 1/4 NPT 3/8 NPT3/8 ¥4,320
¥3,690 1 ¥3,690
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380577 KQ2L09-01AS
CADデータ
22.2 13.2 10 16.4 18.7 14.2 10 5/16 R Rc 1/8 R1/8 ¥3,710
¥3,190 1 ¥3,190
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380586 KQ2L09-01NS
CADデータ
22.2 13.2 10 16.4 18.7 14.2 10 5/16 R Rc 1/8 R1/8 ¥3,910
¥3,390 1 ¥3,390
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380595 KQ2L09-02AS
CADデータ
27.3 13.2 12 17.2 25.4 14.2 14 5/16 R Rc 1/4 R1/4 ¥3,910
¥3,390 1 ¥3,390
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380604 KQ2L09-02NS
CADデータ
27.3 13.2 12 17.2 25.4 14.2 14 5/16 R Rc 1/4 R1/4 ¥4,210
¥3,590 1 ¥3,590
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380613 KQ2L09-03AS
CADデータ
27 13.2 12 17.2 25.5 14.2 17 5/16 R Rc 3/8 R3/8 ¥4,090
¥3,490 1 ¥3,490
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380622 KQ2L09-03NS
CADデータ
27 13.2 12 17.2 25.5 14.2 17 5/16 R Rc 3/8 R3/8 ¥4,590
¥3,990 1 ¥3,990
平日15時までにご注文いただくと、翌々営業日に出荷する商品です。(土・日・祝は除く)
返品不可
41380631 KQ2L09-34AS
CADデータ
22.1 13.2 10 16.4 18.7 14.2 11.11 5/16 NPT 1/8 NPT1/8 ¥3,710
¥3,190 1 ¥3,190
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380647 KQ2L09-34NS
CADデータ
22.1 13.2 10 16.4 18.7 14.2 11.11 5/16 NPT 1/8 NPT1/8 ¥3,910
¥3,390 1 ¥3,390
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380656 KQ2L09-35AS
CADデータ
26.3 13.2 12 17.2 24.1 14.2 14.29 5/16 NPT 1/4 NPT1/4 ¥3,910
¥3,390 1 ¥3,390
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380665 KQ2L09-35NS
CADデータ
26.3 13.2 12 17.2 24.1 14.2 14.29 5/16 NPT 1/4 NPT1/4 ¥4,210
¥3,590 1 ¥3,590
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380674 KQ2L09-36AS
CADデータ
27.4 13.2 12 17.2 25.5 14.2 17.46 5/16 NPT 3/8 NPT3/8 ¥4,090
¥3,490 1 ¥3,490
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380683 KQ2L09-36NS
CADデータ
27.4 13.2 12 17.2 25.5 14.2 17.46 5/16 NPT 3/8 NPT3/8 ¥4,590
¥3,990 1 ¥3,990
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380692 KQ2L11-02AS
CADデータ
31.5 15.4 17 19.3 28.5 15.6 17 3/8 R Rc 1/4 R1/4 ¥5,050
¥4,290 1 ¥4,290
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380701 KQ2L11-02NS
CADデータ
31.5 15.4 17 19.3 28.5 15.6 17 3/8 R Rc 1/4 R1/4 ¥5,350
¥4,590 1 ¥4,590
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380717 KQ2L11-03AS
CADデータ
32 15.4 17 19.3 29.4 15.6 17 3/8 R Rc 3/8 R3/8 ¥5,140
¥4,390 1 ¥4,390
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41380726 KQ2L11-03NS
CADデータ
32 15.4 17 19.3 29.4 15.6 17 3/8 R Rc 3/8 R3/8 ¥5,640
¥4,790 1 ¥4,790
欠品中
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 5.00  総レビュー件数: 1商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 理化学機器に使用

理化学機器に使用で、流体はN2。内圧は1MPa以内。シール材をもっと厚ければなおよい。使用チューブはナイロン製。更に安ければなおよい。

これは注文コード 41380464 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 トミーデジタルバイオロジー株式会社 様 [2015-07-30]
