サービスチーズユニオン KQ2Y (シール剤付) ミリサイズねじの種類RRc

Name: サービスチーズユニオン KQ2Y (シール剤付) ミリサイズ
Brand: SMC

ねじ規格

取付部：JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部：JIS B0205(メートル細目ねじ)

用途めねじ部からの同一方向および90度方向の分岐配管に使用。形状サービスチーズユニオン使用流体空気、水ねじの種類RRc 色ボディー：白色系、リリースブッシュ：ライトグレーシール(ねじ部)シール剤付シール方式(おねじ)シール剤付使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)

注意

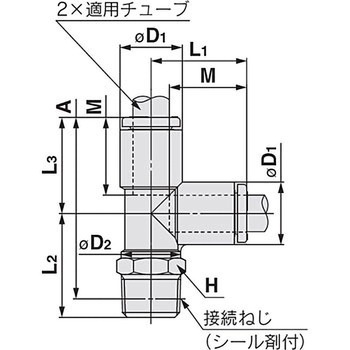

※寸法ΦD1は最大径を意味します。
※寸法AはRねじのねじ込み後の参考寸法

お気に入りに追加

40件中 1～40件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2Y04-01AS KQ2Y04-01NS KQ2Y04-02AS KQ2Y04-02NS KQ2Y06-01AS KQ2Y06-01NS KQ2Y06-02AS KQ2Y06-02NS KQ2Y06-03AS KQ2Y06-03NS KQ2Y08-01AS KQ2Y08-01NS KQ2Y08-02AS KQ2Y08-02NS KQ2Y08-03AS KQ2Y08-03NS KQ2Y10-01AS KQ2Y10-01NS KQ2Y10-02AS KQ2Y10-02NS KQ2Y10-03AS KQ2Y10-03NS KQ2Y10-04AS KQ2Y10-04NS KQ2Y12-02AS KQ2Y12-02NS KQ2Y12-03AS KQ2Y12-03NS KQ2Y12-04AS KQ2Y12-04NS KQ2Y16-02AS KQ2Y16-02NS KQ2Y16-03AS KQ2Y16-03NS KQ2Y16-04AS KQ2Y16-04NS KQ2Y23-01AS KQ2Y23-01NS KQ2Y23-02AS KQ2Y23-02NS	内容量選択解除 1袋(5個)1袋(10個)	寸法A(mm) 選択解除 28.4 28.5 30.5 31.4 32.3 33.8 34.4 35.3 38.6 38.9 41.1 44.6 45.1 47.8 48.3 48.8 51.5 56.3 56.5 58.9	寸法D1(Φmm) 選択解除 7.1 8.2 10.4 13.2 15.9 18.5 23.8	寸法D2(Φmm) 選択解除 10 12 17 21	寸法L1(mm) 選択解除 14.9 15.3 16.3 18.2 20.6 23 28.6	寸法L2(mm) 選択解除 16.2 16.6 17.3 18.7 21.1 21.7 22.8 23.5 24.1 25.4 25.5 28.6 29.5 29.9 30.8 32.6 33.5 34.1 34.8 35.4	寸法L3(mm) 選択解除 14.9 15.3 16.3 18.2 20.6 23 28.6	寸法M(mm) 選択解除 13.3 14.2 15.6 17 20.6	六角対辺H(mm) 選択解除 10 12 14 17 22	適合チューブ外径(Φmm) 選択解除 3.2 4 6 8 10 12 16	管接続口径選択解除 1/8 1/4 3/8 1/2	接続ねじ選択解除 R1/8 R1/4 R3/8 R1/2	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
41384165	KQ2Y04-01AS CADデータダウンロード	1袋(10個)	28.4	8.2	10	15.3	16.2	15.3	13.3	10	4	1/8	R1/8	￥4,510	￥3,898	￥3,898	￥4,288 （税込）	4日以内出荷返品不可
41384174	KQ2Y04-01NS CADデータダウンロード	1袋(10個)	28.4	8.2	10	15.3	16.2	15.3	13.3	10	4	1/8	R1/8	￥4,730	￥4,298	￥4,298	￥4,728 （税込）	4日以内出荷返品不可
41384183	KQ2Y04-02AS CADデータダウンロード	1袋(10個)	32.3	8.2	10	15.3	21.7	15.3	13.3	14	4	1/4	R1/4	￥5,240	￥4,598	￥4,598	￥5,058 （税込）	4日以内出荷返品不可
41384192	KQ2Y04-02NS CADデータダウンロード	1袋(10個)	32.3	8.2	10	15.3	21.7	15.3	13.3	14	4	1/4	R1/4	￥5,570	￥4,998	￥4,998	￥5,498 （税込）	10日以内出荷返品不可
41384201	KQ2Y06-01AS CADデータダウンロード	1袋(10個)	30.5	10.4	10	16.3	17.3	16.3	13.3	10	6	1/8	R1/8	￥4,800	￥4,298	￥4,298	￥4,728 （税込）	4日以内出荷返品不可
41384217	KQ2Y06-01NS CADデータダウンロード	1袋(10個)	30.5	10.4	10	16.3	17.3	16.3	13.3	10	6	1/8	R1/8	￥4,940	￥4,498	￥4,498	￥4,948 （税込）	4日以内出荷返品不可
41384226	KQ2Y06-02AS CADデータダウンロード	1袋(10個)	34.4	10.4	10	16.3	22.8	16.3	13.3	14	6	1/4	R1/4	￥5,560	￥4,798	￥4,798	￥5,278 （税込）	4日以内出荷返品不可
41384235	KQ2Y06-02NS CADデータダウンロード	1袋(10個)	34.4	10.4	10	16.3	22.8	16.3	13.3	14	6	1/4	R1/4	￥5,890	￥5,198	￥5,198	￥5,718 （税込）	4日以内出荷返品不可
41384244	KQ2Y06-03AS CADデータダウンロード	1袋(10個)	35.3	10.4	10	16.3	24.1	16.3	13.3	17	6	3/8	R3/8	￥5,980	￥5,298	￥5,298	￥5,828 （税込）	4日以内出荷返品不可
41384253	KQ2Y06-03NS CADデータダウンロード	1袋(10個)	35.3	10.4	10	16.3	24.1	16.3	13.3	17	6	3/8	R3/8	￥6,530	￥5,598	￥5,598	￥6,158 （税込）	4日以内出荷返品不可
41384262	KQ2Y08-01AS CADデータダウンロード	1袋(10個)	33.8	13.2	10	18.2	18.7	18.2	14.2	10	8	1/8	R1/8	￥5,880	￥4,998	￥4,998	￥5,498 （税込）	4日以内出荷返品不可
41384271	KQ2Y08-01NS CADデータダウンロード	1袋(10個)	33.8	13.2	10	18.2	18.7	18.2	14.2	10	8	1/8	R1/8	￥6,100	￥5,298	￥5,298	￥5,828 （税込）	4日以内出荷返品不可
41384287	KQ2Y08-02AS CADデータダウンロード	1袋(10個)	38.9	13.2	12	18.2	25.4	18.2	14.2	14	8	1/4	R1/4	￥6,080	￥5,198	￥5,198	￥5,718 （税込）	4日以内出荷返品不可
41384296	KQ2Y08-02NS CADデータダウンロード	1袋(10個)	38.9	13.2	12	18.2	25.4	18.2	14.2	14	8	1/4	R1/4	￥6,410	￥5,598	￥5,598	￥6,158 （税込）	4日以内出荷返品不可
41384305	KQ2Y08-03AS CADデータダウンロード	1袋(10個)	38.6	13.2	12	18.2	25.5	18.2	14.2	17	8	3/8	R3/8	￥6,510	￥5,598	￥5,598	￥6,158 （税込）	4日以内出荷返品不可
41384314	KQ2Y08-03NS CADデータダウンロード	1袋(10個)	38.6	13.2	12	18.2	25.5	18.2	14.2	17	8	3/8	R3/8	￥7,060	￥5,998	￥5,998	￥6,598 （税込）	4日以内出荷返品不可
41384323	KQ2Y10-01AS CADデータダウンロード	1袋(5個)	41.1	15.9	12	20.6	23.5	20.6	15.6	12	10	1/8	R1/8	￥3,730	￥3,298	￥3,298	￥3,628 （税込）	4日以内出荷返品不可
41384332	KQ2Y10-01NS CADデータダウンロード	1袋(5個)	41.1	15.9	12	20.6	23.5	20.6	15.6	12	10	1/8	R1/8	￥3,890	￥3,398	￥3,398	￥3,738 （税込）	4日以内出荷返品不可
41384341	KQ2Y10-02AS CADデータダウンロード	1袋(5個)	44.6	15.9	17	20.6	28.6	20.6	15.6	17	10	1/4	R1/4	￥3,730	￥3,298	￥3,298	￥3,628 （税込）	4日以内出荷返品不可
41384357	KQ2Y10-02NS CADデータダウンロード	1袋(5個)	44.6	15.9	17	20.6	28.6	20.6	15.6	17	10	1/4	R1/4	￥3,890	￥3,398	￥3,398	￥3,738 （税込）	4日以内出荷返品不可
41384366	KQ2Y10-03AS CADデータダウンロード	1袋(5個)	45.1	15.9	17	20.6	29.5	20.6	15.6	17	10	3/8	R3/8	￥3,940	￥3,398	￥3,398	￥3,738 （税込）	4日以内出荷返品不可
41384375	KQ2Y10-03NS CADデータダウンロード	1袋(5個)	45.1	15.9	17	20.6	29.5	20.6	15.6	17	10	3/8	R3/8	￥4,220	￥3,698	￥3,698	￥4,068 （税込）	4日以内出荷返品不可
41384384	KQ2Y10-04AS CADデータダウンロード	1袋(5個)	47.8	15.9	17	20.6	33.5	20.6	15.6	22	10	1/2	R1/2	￥4,250	￥3,698	￥3,698	￥4,068 （税込）	4日以内出荷返品不可
41384393	KQ2Y10-04NS CADデータダウンロード	1袋(5個)	47.8	15.9	17	20.6	33.5	20.6	15.6	22	10	1/2	R1/2	￥4,690	￥3,998	￥3,998	￥4,398 （税込）	4日以内出荷返品不可
41384402	KQ2Y12-02AS CADデータダウンロード	1袋(5個)	48.3	18.5	17	23	29.9	23	17	17	12	1/4	R1/4	￥4,690	￥4,198	￥4,198	￥4,618 （税込）	4日以内出荷返品不可
41384411	KQ2Y12-02NS CADデータダウンロード	1袋(5個)	48.3	18.5	17	23	29.9	23	17	17	12	1/4	R1/4	￥4,960	￥4,298	￥4,298	￥4,728 （税込）	4日以内出荷返品不可
41384427	KQ2Y12-03AS CADデータダウンロード	1袋(5個)	48.8	18.5	17	23	30.8	23	17	17	12	3/8	R3/8	￥4,690	￥4,198	￥4,198	￥4,618 （税込）	4日以内出荷返品不可
41384436	KQ2Y12-03NS CADデータダウンロード	1袋(5個)	48.8	18.5	17	23	30.8	23	17	17	12	3/8	R3/8	￥4,960	￥4,298	￥4,298	￥4,728 （税込）	4日以内出荷返品不可
41384445	KQ2Y12-04AS CADデータダウンロード	1袋(5個)	51.5	18.5	17	23	34.8	23	17	22	12	1/2	R1/2	￥4,690	￥4,198	￥4,198	￥4,618 （税込）	4日以内出荷返品不可
41384454	KQ2Y12-04NS CADデータダウンロード	1袋(5個)	51.5	18.5	17	23	34.8	23	17	22	12	1/2	R1/2	￥5,130	￥4,498	￥4,498	￥4,948 （税込）	4日以内出荷返品不可
41384463	KQ2Y16-02AS CADデータダウンロード	1袋(5個)	56.5	23.8	17	28.6	32.6	28.6	20.6	17	16	1/4	R1/4	￥7,950	￥6,698	￥6,698	￥7,368 （税込）	4日以内出荷返品不可
41384472	KQ2Y16-02NS CADデータダウンロード	1袋(5個)	56.5	23.8	17	28.6	32.6	28.6	20.6	17	16	1/4	R1/4	￥8,780	￥7,498	￥7,498	￥8,248 （税込）	10日以内出荷返品不可
41384481	KQ2Y16-03AS CADデータダウンロード	1袋(5個)	58.9	23.8	21	28.6	35.4	28.6	20.6	22	16	3/8	R3/8	￥7,950	￥6,698	￥6,698	￥7,368 （税込）	4日以内出荷返品不可
41384497	KQ2Y16-03NS CADデータダウンロード	1袋(5個)	58.9	23.8	21	28.6	35.4	28.6	20.6	22	16	3/8	R3/8	￥8,780	￥7,498	￥7,498	￥8,248 （税込）	4日以内出荷返品不可
41384506	KQ2Y16-04AS CADデータダウンロード	1袋(5個)	56.3	23.8	21	28.6	34.1	28.6	20.6	22	16	1/2	R1/2	￥8,050	￥6,698	￥6,698	￥7,368 （税込）	4日以内出荷返品不可
41384515	KQ2Y16-04NS CADデータダウンロード	1袋(5個)	56.3	23.8	21	28.6	34.1	28.6	20.6	22	16	1/2	R1/2	￥8,930	￥7,698	￥7,698	￥8,468 （税込）	4日以内出荷返品不可
41384524	KQ2Y23-01AS CADデータダウンロード	1袋(10個)	28.5	7.1	10	14.9	16.6	14.9	13.3	10	3.2	1/8	R1/8	￥4,510	￥3,898	￥3,898	￥4,288 （税込）	4日以内出荷返品不可
41384533	KQ2Y23-01NS CADデータダウンロード	1袋(10個)	28.5	7.1	10	14.9	16.6	14.9	13.3	10	3.2	1/8	R1/8	￥4,730	￥4,298	￥4,298	￥4,728 （税込）	10日以内出荷返品不可
41384542	KQ2Y23-02AS CADデータダウンロード	1袋(10個)	31.4	7.1	10	14.9	21.1	14.9	13.3	14	3.2	1/4	R1/4	￥5,240	￥4,598	￥4,598	￥5,058 （税込）	10日以内出荷返品不可
41384551	KQ2Y23-02NS CADデータダウンロード	1袋(10個)	31.4	7.1	10	14.9	21.1	14.9	13.3	14	3.2	1/4	R1/4	￥5,570	￥4,998	￥4,998	￥5,498 （税込）	10日以内出荷返品不可
