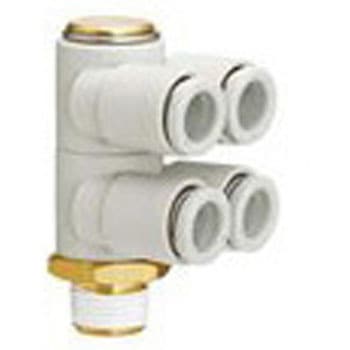

ダブルブランチユニバーサルエルボ KQ2ZD (シール剤付) ミリサイズねじの種類RRc

Name: ダブルブランチユニバーサルエルボ KQ2ZD (シール剤付) ミリサイズ
Brand: SMC

ダブルブランチユニバーサルエルボ KQ2ZD (シール剤付) ミリサイズ SMC

ねじ規格

取付部：JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部：JIS B0205(メートル細目ねじ)

用途めねじ部からの直角方向の4分岐配管に使用。チューブ取付方向はフリーで2独立。形状ダブルブランチユニバーサルエルボ使用流体空気、水ねじの種類RRc 色ボディー：白色系、リリースブッシュ：ライトグレーシール(ねじ部)シール剤付シール方式(おねじ)シール剤付使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)

注意

※寸法ΦD1は最大径を意味します。
※寸法AはRねじのねじ込み後の参考寸法

お気に入りに追加

32件中 1～32件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2ZD04-01AS KQ2ZD04-01NS KQ2ZD04-02AS KQ2ZD04-02NS KQ2ZD04-03AS KQ2ZD04-03NS KQ2ZD06-01AS KQ2ZD06-01NS KQ2ZD06-02AS KQ2ZD06-02NS KQ2ZD06-03AS KQ2ZD06-03NS KQ2ZD08-01AS KQ2ZD08-01NS KQ2ZD08-02AS KQ2ZD08-02NS KQ2ZD08-03AS KQ2ZD08-03NS KQ2ZD08-04AS KQ2ZD08-04NS KQ2ZD10-02AS KQ2ZD10-02NS KQ2ZD10-03AS KQ2ZD10-03NS KQ2ZD10-04AS KQ2ZD10-04NS KQ2ZD12-02AS KQ2ZD12-02NS KQ2ZD12-03AS KQ2ZD12-03NS KQ2ZD12-04AS KQ2ZD12-04NS	内容量選択解除 1袋(5個)1袋(10個)	寸法A(mm) 選択解除 35.9 38.7 39.7 42.7 44.5 44.7 47.6 51.5 53.6 57.7 59.6	寸法D1(Φmm) 選択解除 8.2 10.4 13.2 15.9 18.5	寸法D2(Φmm) 選択解除 13.4 17.6 20.6 25.2	寸法L1(mm) 選択解除 18.4 18.5 21.2 23.6 26.8	寸法L2(mm) 選択解除 16.3 19 20.7 22.1 22.4 23 24.3 24.7 26.5 26.9 27.2 28.1 30.1	寸法L3(mm) 選択解除 39 43.4 44.8 45.8 49.2 49.8 54 56.2 56.6 60 62.4 62.8 66	寸法M(mm) 選択解除 13.3 14.2 15.6 17	寸法P1(mm) 選択解除 13.4 15.9 19.2 21.6	寸法P2(mm) 選択解除 8.2 10.4 13.2 15.9 18.5	六角対辺H(mm) 選択解除 14 17 19 21 22 26	適合チューブ外径(Φmm) 選択解除 4 6 8 10 12	管接続口径選択解除 1/8 1/4 3/8 1/2	接続ねじ選択解除 R1/8 R1/4 R3/8 R1/2	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
41385915	KQ2ZD04-01AS CADデータダウンロード	1袋(10個)	35.9	8.2	13.4	18.5	16.3	39	13.3	13.4	8.2	14	4	1/8	R1/8	￥11,860	￥9,998	￥9,998	￥10,998 （税込）	4日以内出荷返品不可
41385924	KQ2ZD04-01NS CADデータダウンロード	1袋(10個)	35.9	8.2	13.4	18.5	16.3	39	13.3	13.4	8.2	14	4	1/8	R1/8	￥12,190	￥9,998	￥9,998	￥10,998 （税込）	4日以内出荷返品不可
41385933	KQ2ZD04-02AS CADデータダウンロード	1袋(10個)	38.7	8.2	13.4	18.5	20.7	43.4	13.3	13.4	8.2	14	4	1/4	R1/4	￥12,080	￥9,998	￥9,998	￥10,998 （税込）	4日以内出荷返品不可
41385942	KQ2ZD04-02NS CADデータダウンロード	1袋(10個)	38.7	8.2	13.4	18.5	20.7	43.4	13.3	13.4	8.2	14	4	1/4	R1/4	￥12,630	￥10,980	￥10,980	￥12,078 （税込）	4日以内出荷返品不可
41385951	KQ2ZD04-03AS CADデータダウンロード	1袋(10個)	39.7	8.2	13.4	18.5	22.1	44.8	13.3	13.4	8.2	17	4	3/8	R3/8	￥12,960	￥11,980	￥11,980	￥13,178 （税込）	4日以内出荷返品不可
41385967	KQ2ZD04-03NS CADデータダウンロード	1袋(10個)	39.7	8.2	13.4	18.5	22.1	44.8	13.3	13.4	8.2	17	4	3/8	R3/8	￥13,620	￥11,980	￥11,980	￥13,178 （税込）	4日以内出荷返品不可
41385976	KQ2ZD06-01AS CADデータダウンロード	1袋(10個)	35.9	10.4	13.4	18.4	16.3	39	13.3	13.4	10.4	14	6	1/8	R1/8	￥12,180	￥9,998	￥9,998	￥10,998 （税込）	4日以内出荷返品不可
41385985	KQ2ZD06-01NS CADデータダウンロード	1袋(10個)	35.9	10.4	13.4	18.4	16.3	39	13.3	13.4	10.4	14	6	1/8	R1/8	￥12,510	￥10,980	￥10,980	￥12,078 （税込）	4日以内出荷返品不可
41385994	KQ2ZD06-02AS CADデータダウンロード	1袋(10個)	38.7	10.4	13.4	18.4	20.7	43.4	13.3	13.4	10.4	14	6	1/4	R1/4	￥12,520	￥10,980	￥10,980	￥12,078 （税込）	4日以内出荷返品不可
41386003	KQ2ZD06-02NS CADデータダウンロード	1袋(10個)	38.7	10.4	13.4	18.4	20.7	43.4	13.3	13.4	10.4	14	6	1/4	R1/4	￥13,070	￥11,980	￥11,980	￥13,178 （税込）	4日以内出荷返品不可
41386012	KQ2ZD06-03AS CADデータダウンロード	1袋(10個)	39.7	10.4	13.4	18.4	22.1	44.8	13.3	13.4	10.4	17	6	3/8	R3/8	￥13,400	￥12,980	￥12,980	￥14,278 （税込）	4日以内出荷返品不可
41386021	KQ2ZD06-03NS CADデータダウンロード	1袋(10個)	39.7	10.4	13.4	18.4	22.1	44.8	13.3	13.4	10.4	17	6	3/8	R3/8	￥14,060	￥12,980	￥12,980	￥14,278 （税込）	4日以内出荷返品不可
41386037	KQ2ZD08-01AS CADデータダウンロード	1袋(10個)	42.7	13.2	17.6	21.2	19	45.8	14.2	15.9	13.2	19	8	1/8	R1/8	￥13,940	￥12,980	￥12,980	￥14,278 （税込）	4日以内出荷返品不可
41386046	KQ2ZD08-01NS CADデータダウンロード	1袋(10個)	42.7	13.2	17.6	21.2	19	45.8	14.2	15.9	13.2	19	8	1/8	R1/8	￥14,600	￥12,980	￥12,980	￥14,278 （税込）	4日以内出荷返品不可
41386055	KQ2ZD08-02AS CADデータダウンロード	1袋(10個)	44.5	13.2	17.6	21.2	22.4	49.2	14.2	15.9	13.2	19	8	1/4	R1/4	￥14,280	￥13,980	￥13,980	￥15,378 （税込）	4日以内出荷返品不可
41386064	KQ2ZD08-02NS CADデータダウンロード	1袋(10個)	44.5	13.2	17.6	21.2	22.4	49.2	14.2	15.9	13.2	19	8	1/4	R1/4	￥14,940	￥12,980	￥12,980	￥14,278 （税込）	4日以内出荷返品不可
41386073	KQ2ZD08-03AS CADデータダウンロード	1袋(10個)	44.7	13.2	17.6	21.2	23	49.8	14.2	15.9	13.2	19	8	3/8	R3/8	￥14,200	￥12,980	￥12,980	￥14,278 （税込）	4日以内出荷返品不可
41386082	KQ2ZD08-03NS CADデータダウンロード	1袋(10個)	44.7	13.2	17.6	21.2	23	49.8	14.2	15.9	13.2	19	8	3/8	R3/8	￥15,040	￥12,980	￥12,980	￥14,278 （税込）	4日以内出荷返品不可
41386091	KQ2ZD08-04AS CADデータダウンロード	1袋(10個)	47.6	13.2	17.6	21.2	27.2	54	14.2	15.9	13.2	22	8	1/2	R1/2	￥15,160	￥13,980	￥13,980	￥15,378 （税込）	4日以内出荷返品不可
41386107	KQ2ZD08-04NS CADデータダウンロード	1袋(10個)	47.6	13.2	17.6	21.2	27.2	54	14.2	15.9	13.2	22	8	1/2	R1/2	￥16,590	￥14,980	￥14,980	￥16,478 （税込）	4日以内出荷返品不可
41386116	KQ2ZD10-02AS CADデータダウンロード	1袋(5個)	51.5	15.9	20.6	23.6	24.3	56.2	15.6	19.2	15.9	21	10	1/4	R1/4	￥7,850	￥6,698	￥6,698	￥7,368 （税込）	4日以内出荷返品不可
41386125	KQ2ZD10-02NS CADデータダウンロード	1袋(5個)	51.5	15.9	20.6	23.6	24.3	56.2	15.6	19.2	15.9	21	10	1/4	R1/4	￥8,460	￥7,298	￥7,298	￥8,028 （税込）	4日以内出荷返品不可
41386134	KQ2ZD10-03AS CADデータダウンロード	1袋(5個)	51.5	15.9	20.6	23.6	24.7	56.6	15.6	19.2	15.9	21	10	3/8	R3/8	￥8,100	￥7,298	￥7,298	￥8,028 （税込）	4日以内出荷返品不可
41386143	KQ2ZD10-03NS CADデータダウンロード	1袋(5個)	51.5	15.9	20.6	23.6	24.7	56.6	15.6	19.2	15.9	21	10	3/8	R3/8	￥8,680	￥7,498	￥7,498	￥8,248 （税込）	4日以内出荷返品不可
41386152	KQ2ZD10-04AS CADデータダウンロード	1袋(5個)	53.6	15.9	20.6	23.6	28.1	60	15.6	19.2	15.9	22	10	1/2	R1/2	￥8,200	￥6,998	￥6,998	￥7,698 （税込）	4日以内出荷返品不可
41386161	KQ2ZD10-04NS CADデータダウンロード	1袋(5個)	53.6	15.9	20.6	23.6	28.1	60	15.6	19.2	15.9	22	10	1/2	R1/2	￥9,010	￥7,798	￥7,798	￥8,578 （税込）	4日以内出荷返品不可
41386177	KQ2ZD12-02AS CADデータダウンロード	1袋(5個)	57.7	18.5	25.2	26.8	26.5	62.4	17	21.6	18.5	26	12	1/4	R1/4	￥8,460	￥7,298	￥7,298	￥8,028 （税込）	4日以内出荷返品不可
41386186	KQ2ZD12-02NS CADデータダウンロード	1袋(5個)	57.7	18.5	25.2	26.8	26.5	62.4	17	21.6	18.5	26	12	1/4	R1/4	￥9,340	￥7,998	￥7,998	￥8,798 （税込）	4日以内出荷返品不可
41386195	KQ2ZD12-03AS CADデータダウンロード	1袋(5個)	57.7	18.5	25.2	26.8	26.9	62.8	17	21.6	18.5	26	12	3/8	R3/8	￥8,460	￥7,498	￥7,498	￥8,248 （税込）	4日以内出荷返品不可
41386204	KQ2ZD12-03NS CADデータダウンロード	1袋(5個)	57.7	18.5	25.2	26.8	26.9	62.8	17	21.6	18.5	26	12	3/8	R3/8	￥9,340	￥8,298	￥8,298	￥9,128 （税込）	4日以内出荷返品不可
41386213	KQ2ZD12-04AS CADデータダウンロード	1袋(5個)	59.6	18.5	25.2	26.8	30.1	66	17	21.6	18.5	26	12	1/2	R1/2	￥8,950	￥7,598	￥7,598	￥8,358 （税込）	4日以内出荷返品不可
41386222	KQ2ZD12-04NS CADデータダウンロード	1袋(5個)	59.6	18.5	25.2	26.8	30.1	66	17	21.6	18.5	26	12	1/2	R1/2	￥9,940	￥8,698	￥8,698	￥9,568 （税込）	4日以内出荷返品不可
