ブランチユニバーサルメスエルボ KQ2ZF (シール剤なし) ミリサイズ

ブランチユニバーサルメスエルボ KQ2ZF (シール剤なし) ミリサイズ - SMC

ブランチユニバーサルメスエルボ KQ2ZF (シール剤なし) ミリサイズ - SMC

ねじ規格

取付部：JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部：JIS B0205(メートル細目ねじ)

用途めねじおよびおねじ、どちらからでも同一方向および90度方向の2分岐配管に使用、多連接続も可能。形状ブランチユニバーサルエルボ使用流体空気、水ねじの種類RRc色ボディー：白色系、リリースブッシュ：ライトグレーシール方式【おねじ】(-)シール剤なし使用圧力範囲-100kPa～1MPa保証耐圧力(MPa)3周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)

注意

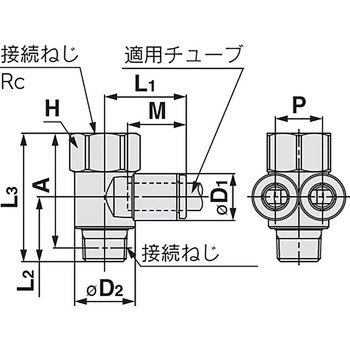

※寸法ΦD1は最大径を意味します。
※寸法AはRねじのねじ込み後の参考寸法

18件中 1～18件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

内容量

寸法A(mm)

寸法D1(Φmm)

寸法D2(Φmm)

寸法L1(mm)

寸法L2(mm)

寸法L3(mm)

寸法M(mm)

寸法P(mm)

六角対辺H(mm)

適合チューブ外径(Φmm)

管接続口径

接続ねじ

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

KQ2ZF04-01A

CADデータダウンロード

1袋(10個)

25.4

8.2

13.4

18.5

13

28.5

13.3

8.2

14

4

1/8

R1/8、Rc1/8

￥6,820

￥5,998

￥6,598(税込)

9日以内出荷

返品不可

KQ2ZF04-01N

CADデータダウンロード

1袋(10個)

25.4

8.2

13.4

18.5

13

28.5

13.3

8.2

14

4

1/8

R1/8、Rc1/8

￥7,150

￥6,298

￥6,928(税込)

9日以内出荷

返品不可

KQ2ZF06-01A

CADデータダウンロード

1袋(10個)

25.4

10.4

13.4

18.4

13

28.5

13.3

10.4

14

6

1/8

R1/8、Rc1/8

￥6,820

￥5,998

￥6,598(税込)

9日以内出荷

返品不可

KQ2ZF06-01N

CADデータダウンロード

1袋(10個)

25.4

10.4

13.4

18.4

13

28.5

13.3

10.4

14

6

1/8

R1/8、Rc1/8

￥7,150

￥6,298

￥6,928(税込)

9日以内出荷

返品不可

KQ2ZF06-02A

CADデータダウンロード

1袋(10個)

35.6

10.4

20.6

21.5

18.4

40.3

13.3

10.4

19

6

1/4

R1/4、Rc1/4

￥8,580

￥7,398

￥8,138(税込)

3日以内出荷

返品不可

KQ2ZF06-02N

CADデータダウンロード

1袋(10個)

35.6

10.4

20.6

21.5

18.4

40.3

13.3

10.4

19

6

1/4

R1/4、Rc1/4

￥9,240

￥7,798

￥8,578(税込)

9日以内出荷

返品不可

KQ2ZF08-01A

CADデータダウンロード

1袋(10個)

26.9

13.2

17.6

21.2

14.4

30

14.2

13.2

17

8

1/8

R1/8、Rc1/8

￥6,820

￥5,998

￥6,598(税込)

9日以内出荷

返品不可

KQ2ZF08-01N

CADデータダウンロード

1袋(10個)

26.9

13.2

17.6

21.2

14.4

30

14.2

13.2

17

8

1/8

R1/8、Rc1/8

￥7,370

￥6,298

￥6,928(税込)

9日以内出荷

返品不可

KQ2ZF08-02A

CADデータダウンロード

1袋(10個)

35.6

13.2

20.6

22.3

18.4

40.3

14.2

13.2

19

8

1/4

R1/4、Rc1/4

￥8,580

￥7,398

￥8,138(税込)

3日以内出荷

返品不可

KQ2ZF08-02N

CADデータダウンロード

1袋(10個)

35.6

13.2

20.6

22.3

18.4

40.3

14.2

13.2

19

8

1/4

R1/4、Rc1/4

￥9,240

￥7,798

￥8,578(税込)

9日以内出荷

返品不可

KQ2ZF10-02A

CADデータダウンロード

1袋(5個)

35.6

15.9

21.6

23.6

19.2

40.3

15.6

15.9

19

10

1/4

R1/4、Rc1/4

￥5,710

￥4,998

￥5,498(税込)

9日以内出荷

返品不可

KQ2ZF10-02N

CADデータダウンロード

1袋(5個)

35.6

15.9

21.6

23.6

19.2

40.3

15.6

15.9

19

10

1/4

R1/4、Rc1/4

￥6,040

￥5,198

￥5,718(税込)

9日以内出荷

返品不可

KQ2ZF10-03A

CADデータダウンロード

1袋(5個)

38.9

15.9

25.2

25.5

20

44

15.6

15.9

22

10

3/8

R3/8、Rc3/8

￥5,830

￥4,998

￥5,498(税込)

9日以内出荷

返品不可

KQ2ZF10-03N

CADデータダウンロード

1袋(5個)

38.9

15.9

25.2

25.5

20

44

15.6

15.9

22

10

3/8

R3/8、Rc3/8

￥6,270

￥5,498

￥6,048(税込)

9日以内出荷

返品不可

KQ2ZF12-03A

CADデータダウンロード

1袋(5個)

38.9

18.5

24.1

26.9

20.5

44

17

18.5

22

12

3/8

R3/8、Rc3/8

￥6,930

￥5,998

￥6,598(税込)

9日以内出荷

返品不可

KQ2ZF12-03N

CADデータダウンロード

1袋(5個)

38.9

18.5

24.1

26.9

20.5

44

17

18.5

22

12

3/8

R3/8、Rc3/8

￥7,540

￥6,598

￥7,258(税込)

9日以内出荷

返品不可

KQ2ZF12-04A

CADデータダウンロード

1袋(5個)

42.5

18.5

27

29.9

22.7

48.9

17

18.5

24

12

1/2

R1/2、Rc1/2

￥7,150

￥6,198

￥6,818(税込)

9日以内出荷

返品不可

KQ2ZF12-04N

CADデータダウンロード

1袋(5個)

42.5

18.5

27

29.9

22.7

48.9

17

18.5

24

12

1/2

R1/2、Rc1/2

￥7,870

￥6,698

￥7,368(税込)

9日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
