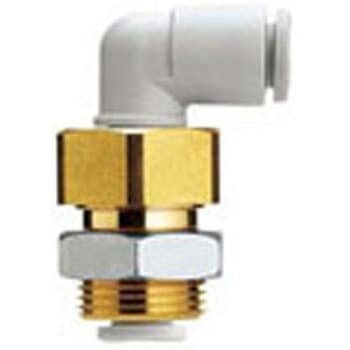

隔壁エルボ KQ2LE ミリサイズ

Name: 隔壁エルボ KQ2LE ミリサイズ
Brand: SMC

ねじ規格

取付部：JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部：JIS B0205(メートル細目ねじ)

用途パネル取付等のチューブ同士の中継接続と共にチューブ取り出し方向の90度変更に使用。使用流体空気、水色ボディー：白色系、リリースブッシュ：ライトグレー使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)

注意

※寸法ΦDは最大径を意味します。

お気に入りに追加

10件中 1～10件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2LE04-00A KQ2LE04-00N KQ2LE06-00A KQ2LE06-00N KQ2LE08-00A KQ2LE08-00N KQ2LE10-00A KQ2LE10-00N KQ2LE12-00A KQ2LE12-00N	内容量選択解除 1袋(5個)1袋(10個)	寸法B(mm) 選択解除 14.8 15.5 17.2 19.3 21.5	寸法D(Φmm) 選択解除 8.2 10.4 13.2 15.9 18.5	寸法E(mm) 選択解除 28.5 29.6 32.3 35.8 44.5	寸法M(mm) 選択解除 13.3 14.2 15.6 17	六角対辺H1(mm) 選択解除 14 17 22 24	六角対辺H2(mm) 選択解除 14 17 19 24 27	形状選択解除隔壁エルボ	適合チューブ外径(Φmm) 選択解除 4 6 8 10 12	管接続口径選択解除同径チューブ	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
41407502	KQ2LE04-00A CADデータダウンロード	1袋(10個)	14.8	8.2	28.5	13.3	14	14	隔壁エルボ	4	同径チューブ	￥5,800	￥4,998	￥4,998	￥5,498 （税込）	当日出荷
41407511	KQ2LE04-00N CADデータダウンロード	1袋(10個)	14.8	8.2	28.5	13.3	14	14	隔壁エルボ	4	同径チューブ	￥5,940	￥5,298	￥5,298	￥5,828 （税込）	4日以内出荷返品不可
41407527	KQ2LE06-00A CADデータダウンロード	1袋(10個)	15.5	10.4	29.6	13.3	17	17	隔壁エルボ	6	同径チューブ	￥6,300	￥5,698	￥5,698	￥6,268 （税込）	当日出荷
41407536	KQ2LE06-00N CADデータダウンロード	1袋(10個)	15.5	10.4	29.6	13.3	17	17	隔壁エルボ	6	同径チューブ	￥6,600	￥5,598	￥5,598	￥6,158 （税込）	当日出荷
41407545	KQ2LE08-00A CADデータダウンロード	1袋(10個)	17.2	13.2	32.3	14.2	17	19	隔壁エルボ	8	同径チューブ	￥7,590	￥6,598	￥6,598	￥7,258 （税込）	当日出荷
41407563	KQ2LE10-00A CADデータダウンロード	1袋(5個)	19.3	15.9	35.8	15.6	22	24	隔壁エルボ	10	同径チューブ	￥4,750	￥4,298	￥4,298	￥4,728 （税込）	欠品中
41407572	KQ2LE10-00N CADデータダウンロード	1袋(5個)	19.3	15.9	35.8	15.6	22	24	隔壁エルボ	10	同径チューブ	￥5,060	￥4,498	￥4,498	￥4,948 （税込）	4日以内出荷返品不可
41407581	KQ2LE12-00A CADデータダウンロード	1袋(5個)	21.5	18.5	44.5	17	24	27	隔壁エルボ	12	同径チューブ	￥5,830	￥4,998	￥4,998	￥5,498 （税込）	欠品中
41407597	KQ2LE12-00N CADデータダウンロード	1袋(5個)	21.5	18.5	44.5	17	24	27	隔壁エルボ	12	同径チューブ	￥6,270	￥5,498	￥5,498	￥6,048 （税込）	4日以内出荷返品不可
41407554	KQ2LE08-00N	1袋(10個)	17.2	13.2	32.3	14.2	17	19	-	8	-	￥7,200				取扱い終了返品不可
