絶縁被覆付圧着スリーブ(P形) TM

(2件のレビュー)

電線どうしをスリーブ内で重ね合せて接続します。
端子筒部に絶縁被覆があらかじめセットされております。
絶縁体形状：絶縁筒部が拡がっております。

用途: 軟鋼のより線電線の接続に。

注意

※銅線専用です。
※電線抱合範囲内でご使用下さい。
※メーカー指定の適用圧着工具をご使用下さい。

9種類すべて表示中

商品画像

注文コード

品番

内容量

電線抱合範囲(撚線)(mm²)

種類

電線抱合範囲AWG(#)

特性

内径(Φmm)

全長(mm)

外径(Φmm)

スリーブ形状

色

寸法l(mm)

適合

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

45328473

TMV P-0.5

1箱(100個)

0.3～0.75

絶縁付圧着スリーブ

22～18

難燃

1.4

2.9

重ね合せ用

黄

8.0

手動工具/NH5、NH32、NH60、(本体)NA10、NA3、(ヘッド)N10 10、N3 5

￥1,610

￥1,598

￥1,758(税込)

3日以内出荷

返品不可

79665759

TMV P-1.25-RED

1パック(100個)

0.3～1.65

22～16

赤

オープン

￥1,798

￥1,978(税込)

当日出荷

メーカー直送

45328482

TMV P-0.5

1箱(100個)

0.3～0.75

絶縁付圧着スリーブ

22～18

難燃

1.4

2.9

重ね合せ用

透明

8.0

手動工具/NH5、NH32、NH60、(本体)NA10、NA3、(ヘッド)N10 10、N3 5

￥1,610

￥1,598

￥1,758(税込)

当日出荷

45328491

TMV P-1.25

1箱(100個)

0.3～1.65

絶縁付圧着スリーブ

22～16

難燃

1.8

3.8

重ね合せ用

赤

8.0

手動工具/NH11、NH32、(本体)NA10、NA3、(ヘッド)N10 11、N3 11

￥1,650

￥1,598

￥1,758(税込)

4日以内出荷

返品不可

45328507

TMV P-1.25

1箱(100個)

0.3～1.65

絶縁付圧着スリーブ

22～16

難燃

1.8

3.8

重ね合せ用

透明

8.0

手動工具/NH11、NH32、(本体)NA10、NA3、(ヘッド)N10 11、N3 11

￥1,650

￥1,598

￥1,758(税込)

当日出荷

45328516

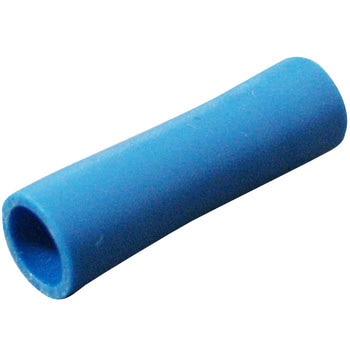

TMV P-2

1箱(100個)

1.04～2.63

絶縁付圧着スリーブ

16～14

難燃

2.3

4.5

重ね合せ用

青

8.0

手動工具/NH12、NH32、(本体)NA10、NA3、(ヘッド)N10 12、N3 12

￥1,800

￥1,798

￥1,978(税込)

3日以内出荷

返品不可

45328525

TMV P-2

1箱(100個)

1.04～2.63

絶縁付圧着スリーブ

16～14

難燃

2.3

4.5

重ね合せ用

透明

8.0

手動工具/NH12、NH32、(本体)NA10、NA3、(ヘッド)N10 12、N3 12

￥1,800

￥1,798

￥1,978(税込)

当日出荷

45328534

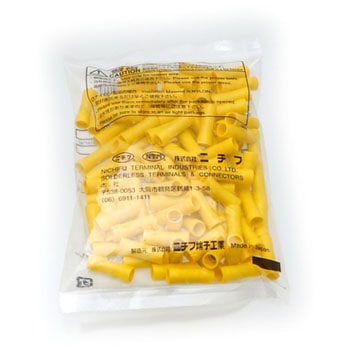

TMV P-5.5

1箱(100個)

2.63～6.64

絶縁付圧着スリーブ

12～10

難燃

3.5

21.5

6.4

重ね合せ用

黄

8.5

手動工具/NH13、(本体)NA10、NA3、(ヘッド)N10 13、N3 13

￥2,510

￥2,398

￥2,638(税込)

3日以内出荷

返品不可

45328543

TMV P-5.5

1箱(100個)

2.63～6.64

絶縁付圧着スリーブ

12～10

難燃

3.5

21.5

6.4

重ね合せ用

透明

8.5

手動工具/NH13、(本体)NA10、NA3、(ヘッド)N10 13、N3 13

￥2,510

￥2,498

￥2,748(税込)

当日出荷

各品番毎の詳細は注文コードをクリックしてください
